List of new features and Improvements of GO2cam V6.11.201 , released on 1. März 2024 .

Über die gesamte Lebensdauer der Version hinzugefügte Verbesserungen: Verbesserungen der Revisionen

In den folgenden Tabellen verwendete Symbole

Neue Funktionen

Verbesserungen

Web und Dienste

Webportal

Der Benutzer kann ein Konto erstellen und dann auf mehrere Dienste mit nur einem Portal :

• Download von Update-Patches,

• Lizenzinformationen,

• Download von GO2tools

• go2transfer zugreifen.

Dieses Portal bietet auch interessante Informationen und Neuigkeiten über GO2cam.

Ort: Hilfe>Webportal

Es wurde in GO2cam V6.10.206 im Juli 2023 eingeführt.

go2transfer

go2transfer ist ein Dienst von Übertragung von Datendateien für GO2cam-Endbenutzer.

Ort: Datei>go2transfer gesichert

Es wurde in GO2cam V6.10.206 im Juli 2023 eingeführt.

Installation, System & Hardware

System

Ausführbare Dateien von GO2cam (*.exe-Dateien) haben jetzt eine gültige digitale Signatur .

Diese Signatur stellt die Authentizität und Integrität der ausführbaren Datei sicher. Sie verhindert, dass Firewalls deren Installation blockieren.

Import aus einer anderen Version.

Möglichkeit, Benutzerdaten aus der vorherigen Version wiederherzustellen, z. B. Konfigurationsdateien, Werkzeuge, Tec-Dateien, Symbole usw.

Ort: Werkzeuge>Import aus einer anderen Version

Installation

Jetzt in GO2cam wird der Benutzer über ein neues Update durch eine Nachricht informiert:

• Im Homepage-Banner und

• in der oberen rechten Ecke des Hauptbildschirms.

Hardware

Verwaltung von DPI (Dots Per Inch)

In den Windows-Anzeigeeinstellungen können Sie die Größe von Text, Anwendungen usw. auf 125, 150 % usw. ändern. Diese Änderung wird jetzt in allen GO2cam-Dialogen perfekt verwaltet.

Öffnen von Teilen

Application Programming Interface (API)

API

Die GO2cam-API wurde komplett überarbeitet, indem die Programmiersprache von Pascal auf Javascript geändert wurde. Eine neue Hilfe für die API wurde ebenfalls geschrieben: GO2cam Javascript API

API

Viele Neue Funktionen sind in der API enthalten:

• Erstellung und Bearbeitung von Tabellen,

• Mathematische Berechnungen,

• Einfache Erstellung von Dialogfeldern,

• Mehr Interaktion mit GO2cam-Entitäten in Bezug auf Auswahl und Bearbeitung,

• Verlauf der Konstruktion beibehalten,

• usw.

API

Neuer Editor

Sie können das Skript direkt in GO2cam schreiben, indem Sie diesen neuen Editor ausführen. Sie können auch eine Vorschau Ihres Programms erhalten und Ihr Ergebnis in der Szene validieren.

Ort: Menü Werkzeuge

Standardmakros

Neues Standardmakro: Teilefamilie

Dies ermöglicht es, eine Liste von Teilen mit ähnlichen Merkmalen, aber leicht unterschiedlichen Abmessungen zu definieren, um den Zeitaufwand für die Programmierung der Bearbeitung jedes Teils zu reduzieren. Das Video rechts gibt einen Überblick über das Makro.

Ein weiteres Video ist auf der API-Hilfeseite verfügbar, das zeigt, wie man eine Teilefamilienkonfiguration erstellt.

Standardmakros

In GO2cam V6.10 wurden die Standardmakros die viele Jahre lang bereitgestellt wurden, aus der Software entfernt.

Wir haben neu geschrieben die meisten dieser Programme in der Javascript Sprache; sie sind wieder verfügbar.

Grafische Benutzeroberfläche

Homepage

1. Überarbeitetes grafisches Diagramm : Leuchtende Farben, Logo und neue Symbole.

2. Neue Einträge zu den Modulen basierend auf der aktualisierten Produktverpackung : Tauchen Sie ein in maschinenspezifische Einträge - Fräsen, Langdrehen, horizontale oder vertikale Drehmaschine, Drahterodieren, Roboter.

3. Neues Banner zeigt vier Arten von Informationen an: Info, Frage, Warnung, kritisch.

4. Ansprechendes Banner, das Sie auf die Verfügbarkeit der neuesten Updates .

grafisches Diagramm

Neues GO2cam-Logo für:

• die Verknüpfung der Software,

• die .PCE-Dateien und andere Besitzerdateien

Bearbeitungsbaum

Der Benutzer kann jetzt Transparenz mit Präzision mithilfe des dynamischen Schiebereglers am unteren Rand des Bearbeitungsbaums anpassen, keine ON/OFF-Option mehr.

Arbeitsmenü

Die Registerkarte Arbeitsmenü kann jetzt mehr Menüs aufnehmen (>6):

• Verschachtelung und Langdrehen sind 2 Menüs im Drahterodieren

• 5-Achsen-Experte ist ein separates Menü im Fräsen.

Thema

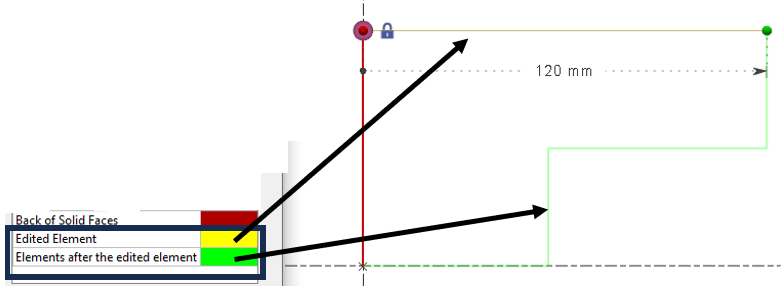

Es wurden zwei neue Farben für Entitäten hinzugefügt.

Bearbeitetes Element: das bearbeitete Element ändert sich in die eingestellte Farbe.

Elemente nach den bearbeiteten Elementen: alle Elemente, die nach dem bearbeiteten Element kommen, ändern sich in die eingestellte Farbe.

Löchererkennung

Die Farbe der Vektoren von Löchern wird verwaltet und kann jetzt in Thema durch die Farbe für Alternative 1 angepasst werden.

Dies ermöglicht es dem Benutzer, die Farbe für eine bessere Anzeige basierend auf seinem personalisierten Thema anzupassen.

Statusleiste

Farbe kann jetzt zu Rückseiten für Flächen hinzugefügt werden, um sie leicht zu unterscheiden.

Farbanpassung kann unter Werkzeuge>Optionen>Thema>in der Entität Rückseite von Volumenflächen erfolgen.

Einheiten

Neue Einheit für die Dauer erstellt, um sie von der Zeiteinheit zu unterscheiden:

• Zeit wird für die Berechnung der Bearbeitungszeit verwendet

• Dauer ist beispielsweise die Einheit des Verweilens

Ermöglicht auch die Verwendung derselben Einheit, aber mit unterschiedlicher Genauigkeit! Die Dauer kann in Sekunden oder Millisekunden definiert werden .

API

Neu JavaScript-Editor wurde unter Werkzeuge Menü hinzugefügt. Dies API ermöglicht das Schreiben von Skripten und die Verbesserung der Automatisierung Ihres Prozesses.

Symbolleiste anpassen

Es gibt mehrere Verbesserungen an der Symbolleisten anpassen Option:

• Die Liste wird jetzt automatisch basierend auf den Menüs und Registerkarten generiert.

• Alle Funktionen sind jetzt innerhalb der Symbolleisten anpassen Option verfügbar, um einen einfachen Zugriff auf jede Funktion zu gewährleisten.

• Die Liste der verfügbaren Funktionen ist kontextbezogen , dynamisch organisierte Kategorien basierend auf der Umgebung, in der Sie sich befinden. Dies vereinfacht die Navigation und Anpassung.

• Bestimmte Befehle, wie z. B. Bemaßungen, sind in allen Umgebungen universell verfügbar, was die Konsistenz und Benutzerfreundlichkeit verbessert.

• Eine Suche Option wurde implementiert, mit der Benutzer bequem nach Funktionen nach ihren Namen suchen können, wodurch die Zugänglichkeit und Effizienz weiter verbessert wird.

Hilfemenü

• Webportal wurde nach oben verschoben Website & Bibliotheken herunterladen .

• sind direkt im Portal zugänglich PDF-Hilfe .

• ersetzt Benutzerhandbuch - ermöglicht Offline Benutzern Zugriff auf den Inhalt der Online-Hilfe. Geometrie Allgemein

Ebene ändern

Wenn wir einen Körper in eine Ebene verschieben wollen und die gewählte Ebene auf einer Fläche desselben Körpers erstellt wurde, verbieten wir diese Aktion. Die Ebene wird nicht in der Liste der möglichen Zielebenen angezeigt.

Verschieben & Duplizieren

Das Achssystem zu Achssystem verschieben ist ein neuer Befehl, der dem Benutzer hilft, jede Geometrie in jedem vom Benutzer definierten Achssatz zu verschieben.

Text

neue Symbole

und mit zusätzlichen neuen Funktionen wie z. B.: Die Benutzeroberfläche für das Text-Dialogfenster wurde mit Tabelle der Zeichen

• Import aus einer Textdatei der Zugriff auf eine ,

• Ausrichtung, Rahmen, Überstreichen, Winkel, die ,

• Dynamisches Textfeld

• zeigt die Änderungen in den Konfigurationen an, Gravur

• isostatische Schneller Zugriff auf und Schriftart. Drahtmodellgeometrie

Drahtmodellgeometrie bearbeiten

Für Drahtmodellgeometrie: Wenn wir ein Element bearbeiten, können seine Farbe und die Farbe der danach erstellten Elemente auf der Themenseite von Werkzeuge>Optionen angepasst werden. Weitere Informationen finden Sie unter der neuen Funktion für

Drahtmodell-Design - Winkel Thema .

Winkel

Option wurde für die Polygon Helix und Befehle hinzugefügt, um den Startwinkel des Elements zu definieren. Drahtmodell-Design - Punkt

Mittelpunkt

Eine Erstellungsmodus wurde im Punkt Befehl hinzugefügt. Dies bietet die Möglichkeit, Punkte genau in der Mitte von 2 Punkten zu erstellen; das können Endpunkte, Mittelpunkte oder Punkte sein. Drahterodiergeometrie

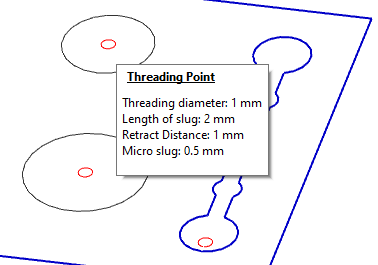

Einfädelpunkt

Wenn Sie Einfädelpunkte erstellen, werden die Informationen nicht mehr auf dem Bildschirm angezeigt.

Ballon

angezeigt, wenn Sie mit der Maus über den Einfädelpunkt fahren. Die Informationen werden jetzt in einem Die Beschreibung der Informationen ist besser

• Die Anzeige stört nicht mehr die anderen Elemente

• Arbeitsebenen

Abwicklungsebene

Projektion in die Abwicklungsebene.

• Zugriff auf 4 Modi der Profilerstellung (Automatisch, Kantenpfad, Stützflächen, Drahtmodell). Neues Dialogfenster für

• Mehrfachauswahl von Profilen durch einfaches Anklicken einer Fläche. Löcher werden gemäß der eingestellten Toleranz nicht berücksichtigt.

• Profilkontinuität für Elemente an Position 0° und 180°

• Entitäten werden als Segmente und Bögen für eine bessere Bearbeitung erkannt

• CAD-Schnittstellen

Liste der CAD-Schnittstellen

Solider Import mit Interop:

um das Loch-Feature zu lesen

, von den folgenden CAD-Systemen: Das Importieren von nativen Dateien ermöglicht jetzt SolidWorks

• Catia V5

• Creo

• NX

• SpaceClaim

• SolidWorks-Schnittstelle

SolidWorks-Konfigurationen

zu laden Möglichkeit, .

Es ist möglich, mehrere Konfigurationen gleichzeitig zu laden (z. B. eine Konfiguration, die das Teil enthält, und eine andere Konfiguration, die den Rohteil enthält).

Import

DXF/DWG-Import : Unser Protokollbericht hebt die Anzahl der Kreise mit eindeutigen Mittelpunkten hervor.

Wenn eine Datei beispielsweise 20 Kreise enthält, aber nur 14 verschiedene Mittelpunkte, gibt dies an, dass sich 14 verschiedene Löcher im Teil befinden.

Automatischer Solider Importprozess

Der Importprozess wurde überarbeitet:

• Der Positionierungswinkel wurde in den Schritt zur Definition der Stützfläche verschoben.

• Die Begrenzungsbox/der Umschlag im Schritt der Stützfläche ist jetzt cyanfarben.

• Der Körper positioniert sich selbst durch einfaches Anklicken der Stützfläche neu, eine vorherige Validierung ist nicht erforderlich.

Automatischer Solider Import

Möglichkeit, Farben zuweisen während automatischem Solider Import im Drehen den Silhouettenelementen basierend auf den Körperfarben Farben zuzuweisen.

• Diese Funktion kann besonders bei der Definition eines automatischen Einfädens in einer automatischen Operationsliste nützlich sein. Ein Funktion in der automatischen Operationsliste Fenster ermöglicht die Auswahl einer Farbe für die Silhouette, auf die der Einfädelzyklus angewendet werden soll.

• Eine weitere Anwendung besteht darin, unterschiedliche Vorschübe gemäß den Farben in Schlichtoperationen zu definieren.

Solider Gültigkeitstest

• Neues Dialogfenster für den Befehl.

• Probleme können durch Anklicken der Beschreibung im Dialog oder der Pfeile auf dem Bildschirm visualisiert werden.

PMI

Neue Funktion im PMI, um die Messen zwischen 2 Körperflächen auszuführen, um den Wert zu ändern. Dies funktioniert nur für Bemaßungen von Abständen und Durchmessern.

PMI

Arten von PMIs werden in „Teileinformationen“ hinzugefügt

Das Detail der Anzahl der PMIs nach Typ wird angegeben: Anzahl der Bemaßungen (Semantik) / Anzahl der Bemaßungen (Grafik) /
Anzahl der geometrischen Toleranzen / Anzahl der Referenzen

Das Bearbeiten von Bemaßungen funktioniert nur mit Bemaßungen (Semantik)

Solider Import mit Interop:

Neuer Import : Rhino CAD-Software.

Das Dateiformat ist *.3DM. Import von 2D-Elementen und Körpern.

Loch-Features

Erstellung von Benutzerlochmodellen

Neuer Befehl: Verwaltung von Benutzerlöchern

Dieser neue Befehl ermöglicht es, in die Bibliothek der Benutzerlöcher einzutreten und auch auf die Erstellung neuer Modelle .

Standardlöcher zuzugreifen & Benutzerlöcher

Neues Dialog Fenster wurde mit den gleichen Parametern wie in den früheren Versionen erstellt.

Die Parameter sind anders organisiert, in 3 verschiedenen Registerkarten

• Lochmodelle,

• Normal: neue Optionen, lesen Sie die Details unten,

• Liste der Operationen.

Standardlöcher zuzugreifen &

Benutzerlöcher

In den neuen Dialogen haben wir eine Registerkarte namens Normal .

Es ermöglicht, die hinzugefügt, um die Normalrichtung zu definieren der Löcher zu definieren. Sie können die Vektorrichtung in X-, Y- und Z-Achse angeben. Standardmäßig ist die Position X0 Y0 Z1, um in Z-Richtung der Bezugsebene positioniert zu werden.

Die Pipette ermöglicht es, eine Körperfläche auszuwählen, um die Richtung automatisch wiederherzustellen.

Radiale Löcher im Drehen

Implementierung eines neuen Standardlochdialogs.

Wir haben auch 2 Verbesserungen hinzugefügt:

• Neuer Wert, um das Loch in Y-Richtung zu positionieren.

• Die Vorschau des Lochs ist jetzt dynamisch auf dem Bildschirm.

Loch an der Steigung im Drehen

Implementierung eines neuen Standardlochdialogs.

Auch hier ist die Vorschau des Lochs jetzt dynamisch auf dem Bildschirm.

Löchererkennung

Bei der Erkennung von Durchgangsbohrungen wurde die Standardrichtung des erkannten Lochs verbessert.

Löchererkennung

Die Farbe der Vektoren von Löchern wird verwaltet und kann jetzt in Thema durch die Farbe für Alternative 1 angepasst werden.

Dies ermöglicht es dem Benutzer, die Farbe für eine bessere Anzeige basierend auf seinem personalisierten Thema anzupassen.

Bearbeitungsfunktionen

Fräsenfunktionen

Die Erkennung von Taschen kann jetzt offene und geschlossene Stufen trennen , wodurch für jede separate Features erstellt werden.

Fräsenfunktionen

Im Erkennungsfenster haben Sie jetzt die Möglichkeit, ein Bibliothek von Lochmodellen (Standard oder Benutzer) auszuwählen. Die Erkennung weist dann das erste kompatible Modell, das in der ausgewählten Bibliothek gefunden wurde, den erkannten Löchern zu. Hinweis: Dies ist nur eine Anwendung, wenn das HMF-Paket vorhanden ist.

Fräsenfunktionen

Bearbeitung von Nuten:
Es ist jetzt möglich, Nutfunktionen mit einem Nutzyklus zu bearbeiten, wenn die Option Ausgewähltes Profil auf den neuen Modus „Kontur“ eingestellt ist. ( Siehe Video - Allgemeine Verbesserung )

Fräsenfunktionen

Die Optimierung der Bearbeitungsreihenfolge wurde verbessert, wenn „Identische Features gruppieren“ aktiviert ist:

• Identische Operationen werden zusammengeführt

• Geeignetes Werkzeug wird ausgewählt (wenn die Operationsliste das Werkzeug nicht erzwingt)

Fräsenfunktionen

Mindestabstandsberechnung (RGMF_SHORTED_DISTANCE):

Die Berechnung des Mindestabstands ist nicht nur auf den Abstand zwischen Tasche und Insel oder zwischen 2 verschiedenen Inseln beschränkt. Jetzt können wir auch den engsten Bereich einer Tasche bestimmen.

( Siehe Video - Allgemeine Verbesserung )

Fräsenfunktionen

Konfigurationsdateien speichern:

Im Fenster für die automatische Erkennung können Sie Konfigurationsdateien laden/speichern, die die zu suchenden Feature-Typen sowie die zugehörigen Operationslisten enthalten. Diese Dateien (Erweiterung .inifeat) werden im GO2cam Ini-Verzeichnis gespeichert.

( Siehe Video - Allgemeine Verbesserung )

Nutfunktion im Drehen

Neuer Befehl zum Erstellen von Nut , in Wellenerstellung:

• gemäß Standardeinstellung (z. B.: DIN-Norm für Deutschland)

• oder gemäß benutzerdefinierten Einstellungen

• Möglichkeit, Operationsliste zuzuweisen

• Möglichkeit, Benutzereinstellungen zum Erstellen benutzerdefinierter Nutfunktionen zu speichern und zu laden

Fräsenfunktionen im Drehen

Die Millturn-Erkennung unterscheidet sich von Fräsoperationen, indem sie Features über mehrere Ebenen hinweg identifiziert.

• Die Erkennung umfasst axiale (vorne/hinten), radiale und geneigte Ebenen.

• Das Erstellen von Ebenen vor dem Funktionsstart ist optional; der Erkennungsprozess bestimmt die machbaren Bearbeitungsrichtungen und generiert die erforderlichen Ebenen nach Bedarf.

Fräsenfunktionen im Drehen

Bearbeitungsbereiche des Teils können manchmal entweder axial oder radial erfolgen (z. B. ein N-Pan um die Drehachse).

• Die Erkennung kann die bevorzugte Option nicht bestimmen; Benutzerauswahl ist erforderlich.

( Siehe Video - Features in MillTurn )

Fräsenfunktionen im Drehen

Die Millturn-Erkennung erweitert sich auf die Identifizierung von Features in einer Abwicklungsebene, basierend auf Rotationsflächen und nicht auf ebenen Flächen.

• Abwicklungsebenen werden automatisch erstellt und funktionieren effektiv auf zylindrischen und konischen Oberflächen.

• Zylindrische Abwicklungsebenen werden in Millimetern gemessen.

( Siehe Video - Features in MillTurn )

Fräsenfunktionen im Drehen

Starten Sie eine automatische Drehoperationsliste basierend auf erkannten Parametern und passen Sie sich an die Haupt- oder Nebenspindel an, je nach Ebenenauswahl (Rotations- oder Nachbearbeitungs-/Rücklaufebene).

• Zugriff Operationslisten über Ordnersymbol; stellen Sie sicher, dass die Eingabe für die automatischen Drehoperationslisten korrekt ist, damit diese angezeigt werden.

Bearbeitung Allgemein

Rohteil

Die Erstellung von Rohteilen wurde komplett überarbeitet!

Viele neue Funktionen und Verbesserungen sind verfügbar; wir stellen sie in 3 Videos vor, die 3 verschiedene Situationen präsentieren:

• Neu Dialog (Video1)

• Wir haben homogenisiert die Dialoge, die in folgenden Bereichen gleich sind: Erstellung, Bearbeitung und Solider Import (Video1 und 2)

• Rohteilrahmen wird durch ein Auswahl von Entitäten (Video1)

• Die Erstellung ist dynamisches : Abmessungen werden angezeigt und sind bearbeitbar, orange Farbe zeigt Überschreitung der Grenzen an (Video1 und 2)

• Rohteilgröße wird entweder durch Blockgröße (Länge, Breite, Höhe) oder durch Abstände entlang der Achsen definiert. Diese Abstände können alle unterschiedliche Werte haben : X-, X+, Y-, Y+, Z-, Z+ (Video1 und 2))

• Wir können Geometrie verknüpfen mit Rohteil und Sicherheitsbereich verknüpfen (Video3)

• Ausrichtung, Rahmen, Überstreichen, Winkel, Sicherheitsbereich ist nur noch im Rohteildlg., nicht mehr unabhängig verfügbar (Video3)

• Fräsen: zylindrisches Rohteil möglich an jeder Achse definierbar (Video2)

• Drehen:

  • nur ein Volumenrohteil (Video3)

  • Stangenlänge Definition ist jetzt im Dialog verfügbar (Video3)

• Eine Name (Bezeichnung) kann dem Rohteil zugewiesen werden

Ursprünge

Neues Verfahren zum Definieren von Ursprüngen .

Um den Mechanismus mit dem MTE-Modul zu vereinheitlichen, haben wir die Tabelle Bearbeitungsursprünge im Bearbeitungspfad, Zeile Rohteil hinzugefügt.

Dies ist besonders nützlich, wenn Sie mehrere Ursprünge in Ihrem Projekt benötigen.

• Erstellen Sie alle Ursprünge in der Tabelle

• Weisen Sie die Ursprünge in der Operationsliste zu.

Folglich haben wir die Möglichkeit, einen Ursprung für eine Operation im Bearbeitungspfad, Operation > Werkzeugwegtechnologie zu definieren, aufgehoben.

Simulation

Werkzeugweg und Dynamisch Simulationen

Die Ursprungsname wird jetzt in der Koordinatentabelle angezeigt.

Bibliotheken von Zyklen

• Von GO2cam bereitgestellte Techno-Dateien und von Benutzern erstellte Techno-Dateien sind jetzt in verschiedenen Ordnern gespeichert . Daher können Sie in der Zyklusbibliothek wählen, ob Ihre Techno-Dateien ( Benutzer ) oder GO2cam-Dateien ( Standard ).

• ) angezeigt werden sollen. Wir haben in dieser Version viele Techno-Dateien hinzugefügt.

Bearbeitungsbaum

Werkzeug gleichzeitig in mehrere Zyklen kopieren.

Sie können jetzt ein Werkzeug durch ein anderes innerhalb eines definierten Satzes von Zyklen ersetzen, solange sich alle Zyklen im selben Ordner befinden. Es gibt zwei Möglichkeiten, dies zu erreichen:

• Wählen Sie das Werkzeug und ziehen Sie es bei gedrückter Strg Taste auf den Ordner.

• Kopieren Sie das Werkzeug mit Strg + C und dann fügen Sie es in den Ordner ein.

Bearbeitungsbaum

Drag & Drop

Bisher war die Option, Drag & Drop zu verwenden, auf die Erstellung eines neuen Zyklus in der Geometrie-Auswahl beschränkt. Jetzt ist sie auch verfügbar, wenn Bearbeitung einer bestehenden Zyklus.

Kühlmittel

Kühlmittelnummer in der Bearbeitungsliste

Neue Möglichkeit zum Kopieren einer Kühlmittelnummer:

• in allen Zyklen mit den gleiches Werkzeug

• in allen ausgewählten Zyklen

Bearbeitungsbaum

Bearbeitungsliste

Wir haben ein neues Feld in der Bearbeitungsliste hinzugefügt: Spezifisches Kühlmittel

Operationslisten & EDM-Strategien

Automatische Operationsliste

Ein neues Auswahlfeld wurde im Fenster "Automatisierungsoptionen" hinzugefügt, mit dem eine Farbe definiert werden kann, auf die der Gewindezyklus in der Operationsliste angewendet wird. Diese Funktion ist mit einer anderen Funktion verknüpft, die sich auf den automatischen Import eines Volumenkörpers mit farbigen Silhouetten .

Operationslisten-Manager

Vektor-Sichtbarkeit deaktivieren

Für 4- und 5-Achsen-Simultanbearbeitungen gibt es eine neue Option zum Ausblenden von Vektoren. Verfügbar im Operationslisten-Manager per Rechtsklick auf die Operation.

Operationslisten-Manager

Werkzeugorientierung

Im Operationslisten-Manager haben wir die Möglichkeit hinzugefügt, die Werkzeugorientierung für jede Operation zu definieren.

Fräs- und Drehdialoge bieten unterschiedliche Optionen.

Operationslisten-Manager

Automatische Referenzen : Hinzufügen einer Spalte Formel

Es ermöglicht, den Parameter Profil, Höhe usw. gemäß einem in der Operationsliste definierten Parameter zu erzwingen.

Dies führt zur Parametrisierung der Eingabe von Operationslisten, die mit einem eigenen Dialog erfolgen kann.

Operationslisten-Manager

Automatische Referenzen : wir können jetzt auswählen Funktionen (Alle Funktionen und Farbfunktionen) als automatische Referenzen für manuelle Operationen (Konturfräsen, Nutfräsen usw.)

Simulation

Vergleich

• Die Anzeige von Farben und Toleranzwerten ist jetzt interaktiv und kann direkt auf dem Bildschirm geändert werden.

• Die Änderungen werden automatisch am Teil aktualisiert.

• Die Vergleichsfunktion wurde auch zu MTE-Steuerung und NC-Steuerung .

Simulationsoptionen

Im Dialog von Koordinaten, zeigen wir jetzt den Namen des Nullpunkts Für jede Operation führen wir eine Simulation durch.

Simulationsoptionen

Symbole wurden für die beiden Kombinationslisten hinzugefügt:

• Simulationsart

• Werkzeugwegvisualisierung während der Simulation

Maschinenwerkzeugumgebung (MTE)

MTE-Simulation

Sie können jetzt erstellen Haltepunkte um die Simulation an dieser Stelle für MTE zu stoppen Steuerung und NC-Steuerung durch entweder:

• Klicken Sie auf das linke Banner der NC-Blöcke in der MTE-Steuerung oder

• Rechtsklick in der Zeitskala im Gantt-Diagramm.

Wenn Sie die MTE- oder NC-Steuerung Simulation beenden, werden die Haltepunkte werden automatisch gespeichert . Und wenn wir die Simulation neu starten, werden sie wieder an ihren Platz gebracht.

Wenn wir Speichern Sie das Teil , bleiben die Haltepunkte ebenfalls erhalten.

Werkzeuge

Während der Bearbeitung einer Maschinenachse wird der Wert des Achsverlaufs jetzt angezeigt.

Achsenverknüpfung

Neue Möglichkeit, zwei Achsen miteinander zu verknüpfen. Sie können diese Option bei der Erstellung der Maschine anwenden. Bei der Erstellung der Kinematik klicken Sie mit der rechten Maustaste auf eine Achse und wählen Sie „ Komponente verknüpfen “. Der Zweck besteht darin, zwei oder mehrere Achsen zusammenzuführen.

Werkzeugnummerierung

Neue Möglichkeit, die Werkzeugnummer ändern daher Ändern der Position des Werkzeugs nach dem Werkzeugwechsel.

Sie können auf die Werkzeugaufnahme doppelklicken oder mit der rechten Maustaste auf die Werkzeugaufnahme klicken und dann „ Position ändern “ wählen, um ein Fenster zum Eingeben der neuen Werkzeugnummer zu erhalten. Die Zielwerkzeugaufnahme muss leer sein.

Vergleich

Die Vergleichsfunktion wurde in MTE Control hinzugefügt .

hinzugefügt. Sie ist direkt während der Simulation der Bearbeitung verfügbar. Wenn Sie die Simulation abspielen, ist der Vergleich nicht aktiv, aber sobald Sie die Simulation stoppen, wird der Vergleich neu berechnet.

Der Vergleich wurde ebenfalls verbessert, sehen Sie sich hier ein Video an: Vergleich

2-Achs-Fräsen & Form

Ein- und Ausfahren in XY

Für Manuelle Operationen , wurde eine neue Option hinzugefügt, die es ermöglicht, die Parameter für das Ein- und Ausfahren umzukehren.

Konturfräsen

Außenwinkel:

Unter dem Optionsfenster neue Werkzeugwegoption für die Behandlung von Außenwinkeln: Schleifen erzeugen .

Sie ermöglicht es, eine gute Qualität der Ecken sicherzustellen. Dies ist nur für zentrale Werkzeugwege möglich (kein Teil, keine Kompensation)

Konturfräsen

Seitliche Bahnen beim Konturfräsen

Unabhängige Bahnen wird umbenannt in Verdichtung der Bahnen. Verdichtung bedeutet, dass zwischen den Bahnen kein Rückzug programmiert wird.

Die Option ist nicht verfügbar (ausgegraut) wenn der Werkzeugweg Teil gewählt wird: die Bahnen sind immer „unabhängig“ (nicht verdichtet) und haben immer einen Kompensationsgewinn/verlust für jede Bahn.

Konturfräsen

Verbesserung der Berechnung von Überlängen für geschlossene Profile mit 1. und letzten Elementen tangential. In V611 berücksichtigen die Überlängen die Form des Profils .

Startüberlänge (1) ist tangential zum letzten Element und Endüberlänge (2) ist tangential zum ersten Element .

Nuten

2 neue Optionen im Nuten:

• in der Strategie, neuer Auswahlmodus zum Auswählen eines geschlossenen Profils oder einer Volumenfläche: dies ist der Modus Kontur . Er ermöglicht die Bearbeitung von Nuten mit Werkzeugen gleicher Breite durch Berechnung der Mittelkurve von Profil / Fläche.

• in Bewegung haben wir eine neue Option zum Anfahren mit einer Anfahren Bewegung hinzugefügt.

Tauchzyklen

Wir haben Spanbrechen Optionen in den Tauchkontur und Tauch-Tasche Operationen hinzugefügt .

Bohren

Neu Anfahrrotation Geschwindigkeit

Auf der Strategieseite, die Anfahrtiefe muss einen Wert haben , sofern Anfahrvorschub und Anfahrrotation ausgegraut bleiben

Tieflochbohren und Gabelkopf

Tieflochbohren und Gabelkopfzyklus wurden in 2 Zyklen aufgeteilt.

Tieflochbohren wurde in Tieflochbohren umbenannt.

3-Achsen-Fräsen

Benutzeroberfläche

Das Menü „Mehr-Achsen-Fräsen“ heißt jetzt Formfräsen .

Früher enthielt es systematisch die Menüs für 4- und 5-Achsen-Simultanbearbeitung, jetzt kann es aufgrund der neuen Struktur der Pakete nur noch 3-Achsen-Fräsoperationen geben.

Werkzeuge

Die Linsenfräser ist für mehr Zyklen verfügbar:

• Form> millyuGO, Schruppen, Schruppen Stirnschlichten, Tasche, Stirnschlichten, Schlichten

• Formfräsen

  • alle Schruppvorgänge

  • Parallelebene, Z-Ebene, Profil, Äquidistant, Taschen-Morphing, Kontur-Morphing, Profilprojektion.

Werkzeuge

Die Oval Fräser und Kreissegmentfräser sind jetzt verfügbar für Z-Ebene Operation.

4-5 Achsen Simultan

4X Zyklen

Zwei neue Zyklen wurden hinzugefügt:

• 4X Schruppstandard

• 4X Schruppen MillyuGO

Das Untermenü wurde in „ 4X Bearbeitung “ umbenannt und umfasst sowohl Schrupp- als auch Schlichtoperationen.

Sie können sich ein Video ansehen, das den 4X Schruppen millyuGO-Vorgang und dessen Einrichtung zeigt.

5-Achsen-Experte

Menü

Die Option 5X Experte hat jetzt ein eigenes Menü mit gleichem Namen. Es ist kein Untermenü mehr im Menü „5X simultan“.

Drehen

Nut-Feature

Der neue Befehl ' Nut ' wurde unter Wellenerstellung hinzugefügt, um Nuten an Teilen nach entsprechenden Normen automatisch zu konstruieren und Opelisten zuzuweisen. Siehe auch Nutfunktion im Drehen für weitere Informationen.

Feature

Neuer ' Feature ' Zyklus unter 'Teil' im Register Drehen hinzugefügt. Dieser führt die zugewiesene Opelist im 'Nut'-Feature aus, um das Teil zu bearbeiten.

Schlichten

Neue Option zum Erstellen einer Tabelle der Vorschübe mit Farben verknüpften

. Bei der Ausführung des Zyklus werden die Technofunktionen zum Ändern des Vorschubs automatisch generiert.

Es ermöglicht die Programmierung eines einzelnen Werkzeugwegs an einer gesamten Form mit unterschiedlichen Vorschüben.

Einstechtyp

Wir haben eine neue Einstechtyp für den Zickzack-Nut-Zyklus:

Diese neue Zickzack Option ermöglicht es dem Werkzeugweg, sich bei jedem Schritt des Werkzeugwegs gleichzeitig in beide Achsen zu bewegen, was einen einzigartigen Schneidansatz bietet.

Punkteinstich

Neue Möglichkeiten zur Definition von Punkteinstichrichtungen:

• gemäß Nur Z

• gemäß Nur X

Axialbohren

Für manuelle Bohroperationen gibt es die neue Möglichkeit, das Werkzeug vorwählen durch Filtern des Werkzeugdurchmessers in der Auswahl (wie bei der Frästasche) vorzuwählen.

Die Liste wird auf geeignete Werkzeuge mit Werkzeugdurchmesser <= Geometriedurchmesser

reduziert. Der Standarddurchmesser wird anhand der Position des Pickpunkts berechnet.

Überlappungsmethode

Nut schlichten Operation:

Mit der Methode „In Nut-Ecke“ haben wir eine neue Option bezüglich Überlappung eingeführt, um den Werkzeugweg zu optimieren.

Räumen

Bei der Auswahl der Geometrie für den Räumzyklus können Sie jetzt wählen Sie eine Volumenkante anstelle nur einer Fläche (wie in 6.10) wählen. Die ausgewählte Kante muss linear und kollinear zur Räumachse sein, um akzeptiert zu werden. Die Werkzeugorientierung basiert auf dem Mittelwert der Normalen benachbarter Flächen.

Nut schlichten

Verwaltung des P-Punkts im Teilmodus

Wir haben eine neue Art der Werkzeugweg-Berechnung hinzugefügt: Teil (imaginäre Spitze)

• Werkzeugweg, der auf dem Teil berechnet wird und die Verwaltung von Eilgängen innerhalb von Zyklen erleichtert

• Behebt Probleme mit Eilgängen zwischen Zyklen, insbesondere bei Schruppen und Schlichten Operationen mit demselben Werkzeug

• Die frühere Option " Teil " wurde in " Teil (Werkzeugmitte) "

Abstechen

Im Spanbrechen Management wurde die Möglichkeit hinzugefügt, an jedem Rückzug eine Verweilzeit zu definieren.

Dreh Optionen

Die unter Werkzeuge>Optionen>Drehen definierten Sicherheitsparameter jetzt Wert 0 akzeptieren .

Dies richtet sich an Benutzer, die es gewohnt sind, die An- und Ausfahrbewegungen zu gestalten.

Vertikales Drehen

Produkt

Neues Produkt Vertikales Drehen :

• direkter Zugriff im Homepage

• Orientierung von Z ist vertikal

• Maschinen Datei ist korrekt eingestellt; wir haben eine neue dedizierte Erweiterung erstellt: *.MCV

Langdrehen

Teil schneiden

Neue Möglichkeit zu Teil schneiden in Z-Achse, um die Bearbeitung in mehrere Bereiche entlang Z zu unterteilen. Rechtsklick auf Material im Bearbeitungsbaum, um auf die Funktion zuzugreifen.

1. Das Teil wird gemäß Ihren Einstellungen geschnitten: Maxischritt , Toleranz & Schulter Auswahl,

2. Sie können die Scheiben auch definieren, hinzufügen, löschen und ändern, indem Sie Werte in der Tabelle,

3. Oder Sie können verschieben den Abschnittscursor dynamisch auf dem Bildschirm.

Wenn Sie bestätigen, gibt es keine sichtbare Änderung in der Geometrie. Diese Informationen werden nur bei der Anwendung einer automatischen Bearbeitungsliste berücksichtigt.

Draht-Erodieren

Teilanalyse

Neue Automatisierung im Prozess: Schnittstrategien werden automatisch angewendet auf die vom Befehl erkannten Profile.

Dafür haben wir das Konzept von Typologie in die Definition von Strategien eingeführt. Es stehen verschiedene Typen zur Verfügung:

• Geradschnitt für Zylinder

• Konikfräsen (auf 2D Konikprofil)

• Zylindrisch

• Konikfräsen (beliebige Form)

• Evolutive Verjüngung

• 4 Achsen Bearbeitung

Bei Zylindertypen können Sie auch eine zulässiger Durchmesserbereich auswählen, um Strategien für Bohrungen von 0 bis 10 mm, von 10 bis 20 mm usw. zu erstellen.

Teilanalyse

Wenn wir nur ein Volumen in GO2cam haben, wird es während der Ausführung des Befehls automatisch ausgewählt. Sie können es im Video sehen.

Schnittgeschwindigkeit

EDM Code wird auf der Werkzeugseite hinzugefügt.

Es wird jetzt berücksichtigt, wenn es auf eine ID verknüpfen zu einem Materialname für die Verwaltung der Schnittbedingungen definiert ist. Zuvor wurde nur der Name der Materialdatei verwendet.

Maschinen Datei

Die Auswahl von Technotabellen ist einfacher.

Wir haben 2 Einträge aus der Kombinationsbox gelöscht: Technotabelle und Strategietafel

Die Erstellung neuer Tabellen ist nur im Modus „Sequenzen“ verfügbar

Mehrteilige Bearbeitung (MPM)

Maschinen Datei

Verwaltung von Rückzüge zwischen den Zyklen

Wir haben eine neue Option auf der Seite Spannvorrichtung>Entwicklung hinzugefügt, um den Rückzug entsprechend der umschließenden Box der Vorrichtung durchzuführen.

Benutzer-Workshop-Dokument

Benutzer-Workshop-Dokument

Barcode wird im 3D-Fenster unter Werkzeug Typ hinzugefügt.

Vorher muss der Barcode auf der Werkzeugseite in der Registerkarte Optionen angegeben werden.

Der Barcode wird im Dokument als Strichcode exportiert.

NC-Steuerung

Vergleich

Vergleich Funktion wurde hinzugefügt.

Haltepunkte

Haltepunkte wurden hinzugefügt.

NC-Datei

Möglichkeit, die Änderung der NC-Datei innerhalb der NC-Steuerung für Bediener mit „GO2cam Operator“ zuzulassen oder nicht. In GO2cam haben wir daher ein Flag, um die Funktion in den Profilen und Rechten des Bedieners zu aktivieren oder zu deaktivieren.

GO2cam für SolidWorks

Import

Neue Möglichkeiten mit Solidworks:

• FTE (Bohrfunktionen + persistente IDs)

• Eine Option ermöglicht die Auswahl der zu ladenden Konfiguration. Es ist möglich, mehrere Konfigurationen gleichzeitig zu laden (eine Konfiguration enthält das Teil, eine andere Konfiguration enthält das Rohteil)

Externe Links

Export

Neue Dialoge für Vericut / Eureka / Makino
