Dieser Befehl automatisiert den Import von 3D-CAD-Modellen, indem er die für die Vorbereitung der Bearbeitung notwendigen Aktionen verkettet: Lesen der Datei, Positionierung des Solids und Auswahl des Maschinenursprungs, aber auch:
|
Automatischer Import eines Solids (Fräsen oder Drahterodieren)
|
|
1. Import
|
Im Menü Datei , wählen Sie Automatischer Solid Import . Wählen Sie die Datei aus und klicken Sie dann auf Importieren. Der Rohteil wird in diesem Schritt nicht erstellt, es wird jedoch eine umgebende Box generiert, um den Solid zu umschließen. |
|
|
2. Auflagefläche
|
Dieser Schritt ist die Positionierung des Solids und des Rohteils auf der XY-Ebene der Bezugsebene. Sie müssen lediglich Klicken Sie auf die Fläche des Rohteils, das mit dem Maschinentisch oder der Platte in Kontakt steht, auswählen. Sie können auch direkt auf eine Solid-Fläche mit dem Symbol [3] Bestätigen Sie mit einem Klick auf das Symbol [4] .
Die resultierende Position wird berechnet, indem die Größe des Rohteils optimiert wird. Sie können das Werkstück auch ausrichten, indem Sie den Orientierungswinkel in [1] eingeben. Dadurch wird das Teil in der XY-Ebene gedreht. Beachten Sie, dass sich die umgebende Box dynamisch anpasst, um die aktuelle Ausrichtung des Solids zu berücksichtigen. Sie können das Solid auch anhand einer Solidkante positionieren, indem Sie die X-Achse mit der Auswahl von 2 Punkten auf dem Solid definieren [2] .
|
|
|
Sie können sich ein Video ansehen, das einen Sonderfall für die Auswahl der Auflagefläche zeigt:
|
3. Rohteilabmessungen
Kubischer RohteilDer nächste Schritt ermöglicht es, die Form, die Größe und die Position des Rohteils zu ändern. Der erstellte Rohteil ist kubisch, aber Sie können an dieser Stelle eine zylindrische Form wählen, Standardmäßig ist der Rohteil die umgebende Box des Solids mit 5 mm mehr in den 6 Richtungen X+, X-, Y+, Y-, Z+, Z-. Sie können diesen Wert von 5 mm in der Abstände . |
|
Der Höhe des Rohteils kann ohne Änderung der Rohteilhöhe geändert werden. Sie müssen nur sicherstellen, dass die Sperre für Höhe unter Größen .
aktiviert ist. Die Option Sicherheitsbereich befindet sich im Dialogbereich, der hilft, einen sicheren Bereich zu definieren.
Sie können Folgendes ändern:
-
Offsetwert: um den Sicherheitsbereich durch einen Offset der Rohteilgröße zu berechnen.
-
Automatische Begrenzungsberechnung: berechnet den Schwerpunkt des Teils und seine umgebende Box für eine bessere Platzierung des Bereichs.
Validate by clicking the Grünes Häkchen .
Für weitere Details zur Definition des Rohteils klicken Sie auf hier!
Zylindrischer Rohteil
Der Prozess der Rohteilabmessungen ist der gleiche wie bei kubischen, außer für einen Befehl.
|
Ermöglicht Ihnen die Auswahl der Mitte des zylindrischen Rohteils. |
|
|
|
||
4. Ursprung Position
Es gibt 2 Möglichkeiten für die Positionierung des Ursprungs:
-
You can set the origin according to 9 predefined positions on the part by clicking on [1] .
-
Click this icon [2] und klicken Sie auf ein beliebiges Kantenende auf dem Solid oder klicken Sie auf eine Fläche , um seinen Schwerpunkt zu erhalten. Sie können auch auf den Rohteil klicken.
|
9 vordefinierte Positionen |
|
|
Klicken Sie auf ein beliebiges Kantenende auf dem Solid oder klicken Sie auf eine Fläche, um ihren Schwerpunkt zu erhalten. |
|
In diesen beiden Fällen können Sie den Punkt nach der Auswahl mit der Schaltfläche Höhe auf der Z-Achse verschieben. Standardmäßig wird der Ursprung auf dem maximalen Z des Teils gesetzt.
Sie können den Ursprung auch in zwei Schritten definieren: Klicken Sie zuerst auf einen Punkt oder wählen Sie einen vordefinierten Punkt (Referenzpunkt) und geben Sie dann einen Offset auf der X-Achse (DX) oder Y-Achse (DY) relativ zu diesem Referenzpunkt an.
Once you validated the import, you may need to control or repair the solid(s). Several commands are available, they are presented here: Prozess für 3D-Import
Viele leistungsstarke Optionen sind im automatischen Import enthalten:
-
Drag & Drop startet den automatischen Importbefehl (anstelle der Standardoberfläche),
-
Zuletzt verwendete Dateien: Mit dem automatischen Befehl geöffnete Dateien können mit demselben Befehl erneut geladen werden.
-
Im Fall der Erstellung eines zylindrischen Rohteils können Sie einen Durchmesserwert erhalten, indem Sie direkt auf das Teil klicken.
|
|
Automatischer Import eines Solids (Drehen)
1. Import
|
Im Menü Datei , wählen Sie Automatischer Solid Import . Wählen Sie die Datei aus und klicken Sie dann auf Öffnen .
Das Teil ist korrekt entsprechend der Drehachse positioniert. Der Ursprung ist an einem Ende definiert. |
|
|
2. Positionierung des Teils
Sie können die aktuelle Position bestätigen, indem Sie auf das grün Symbol klicken, oder Sie können einige Änderungen vornehmen, wie unten beschrieben:
|
Symbol |
Name |
Erläuterung |
|
Teil zurücksetzen |
Setzt das importierte Teil zurück. |
|
Z-Achse ändern |
Um die Drehachse des Teils zu ändern, falls sie nicht korrekt berechnet wurde. |
|
Um die Z-Achse drehen |
Um eine Drehung um die Z-Achse (in Grad) zu definieren. |
|
Optimierung der Positionierung |
Option hinzugefügt für die Schweizer Drehmaschine, mit einer automatisierten Berechnung, um nicht-zylindrische Teile zu berücksichtigen. |
|

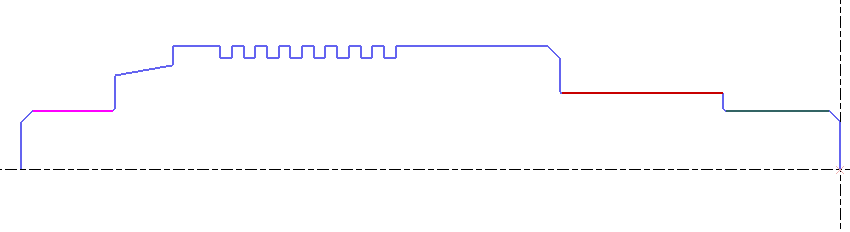

Zuweisung von Farben zu Silhouettenelementen Wenn die Solid-Datei mit verschiedenen Farben von Flächen geliefert wird, kann der Benutzer beim Import des Solids wählen, die Farbe der Flächen auch auf die generierte Silhouette zu übertragen. Der Benutzer muss lediglich das untenstehende Symbol auswählen (das anfänglich grau ist und sich nach der Auswahl in farbige Flächen verwandelt) und bestätigen.
|
|
|
Diese Funktion kann besonders nützlich sein, wenn ein automatisches Einfädeln in einer automatischen Bearbeitungsliste definiert wird. Ein neues Feature im Fenster der automatischen Bearbeitungsliste ermöglicht es, eine Farbe für die Silhouette auszuwählen, auf die der Einfädelzyklus angewendet werden soll. |
|
Die Berechnung der Silhouette wird mit den folgenden Parametern bestimmt:
-
das Feld Toleranz [1] enables to modify the automatic calculation of the 2D silhouette.
|
|
-
die 2D-Silhouette kann nach 3 Modi berechnet werden:
|
Im folgenden Beispiel haben wir nur geklickt Teil zurücksetzen. Sie müssen die Position anschließend validieren. Nach der Validierung, die Eine 2D-Silhouette wird automatisch erstellt, mit als anderer Farbe das Volumenmodell. |
|
Hinweis: Drücken Sie die F11 Taste mehrmals, bis die 2D-Geometrie einfach zu visualisieren ist (mit Priorität gegenüber dem Volumen).
Wenn die automatische Berechnung der Achse oder Silhouette fehlschlägt, haben Sie die Möglichkeit, eine Vereinfachung des Teils vorzunehmen, wodurch das Problem möglicherweise behoben wird. Wenn die Vereinfachung ein besseres Ergebnis liefert, kann der Importprozess zur nächsten Phase übergehen.
3. Rohteilmaße
In diesem Schritt wird die Rohteilform erstellt und ermöglicht die Änderung der Form, der Größe und der Position des Rohteils.
|
By default, the shape is a cylinder. But you can switch to 4 or 6 sides by clicking on the dropdown list [1]. Weitere Optionen finden Sie im Dialogbereich:
|
|
4. Nullpunktposition
|
|
Mehrfachimport
Präsentation
Der Mehrfachimport besteht darin, mehrere CAD-Dateien gleichzeitig oder eine Datei mit mehreren Volumen auszuwählen . Der Prozess ist in beiden Fällen gleich. Die Methode ist auch beim Drehen identisch mit dem Fräsen und Drahterodieren.
Die Schritte sind die gleichen wie beim Standard-Automatikimport, wir haben nur einen zusätzlichen Schritt am Anfang: die Bearbeitung der in einer Tabelle angegebenen Volumenliste.
Im Allgemeinen stehen uns beim Import mehrerer Volumen 2 Situationen gegenüber:
-
Import einer Baugruppe
-
Import eines Teils und seines Rohteils.

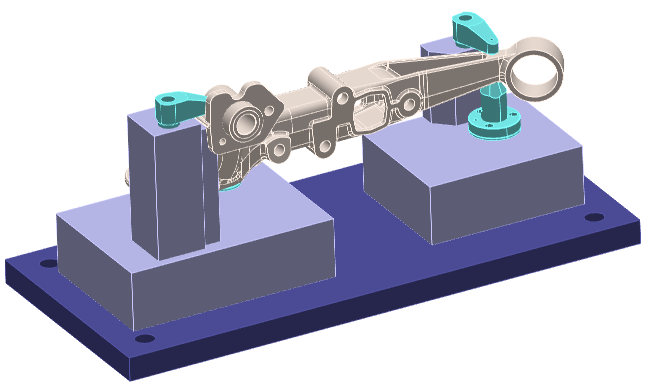

Unten finden Sie ein Beispiel für eine importierte Baugruppendatei.
|
|

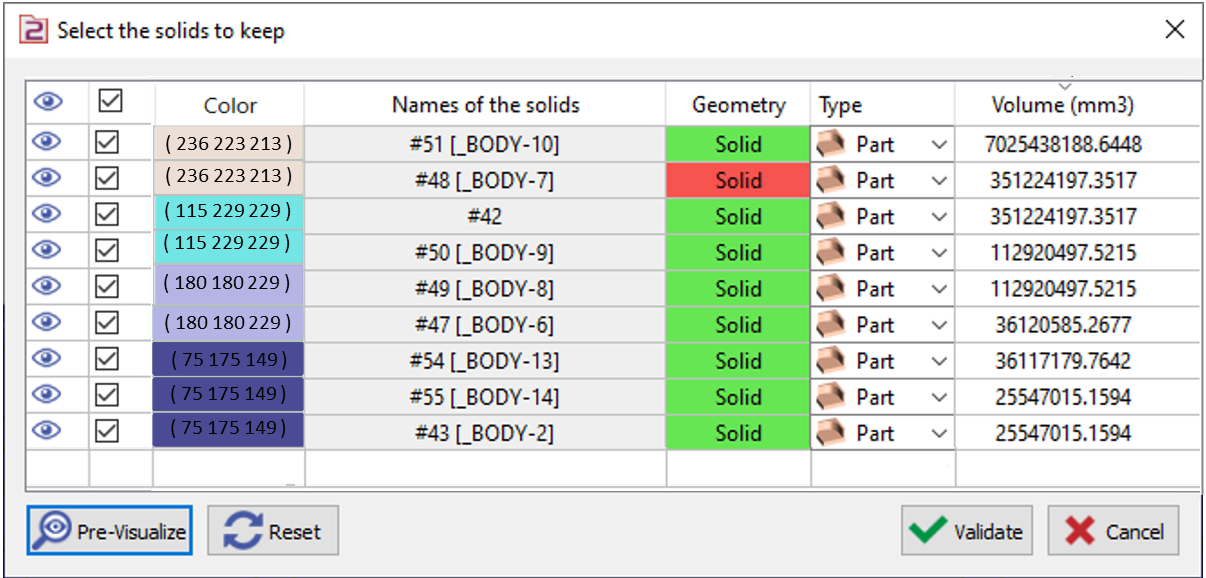

Auswertung der Tabelle
Jede Zeile der Tabelle ist ein Volumen. Die Volumen sind von groß nach klein sortiert. Das Volumen in mm3 wird in der letzten Spalte angegeben. Sie können auch auf ein Volumen auf dem Bildschirm klicken und es in der Tabelle ausgewählt finden.
Der Zellen ermöglichen verschiedene Aktionen zur Vorbereitung der Datei:
|
Sichtbarkeit |
Durch Klicken auf dieses Symbol kann ein Volumen unsichtbar/sichtbar gemacht werden. Auch wenn es unsichtbar ist, wird es für den Import ausgewählt, wenn wir in dieser Phase validieren. |
|
|
Auswahl für den Import |
Das Kästchen ist standardmäßig aktiviert, alle Volumen sind für den Import ausgewählt, wenn wir so validieren. Wenn Sie jedoch ein Kästchen eines Volumens deaktivieren, wird es nicht für den Import verwendet. In diesem Fall wird das Rotes Kreuz Symbol in der Sichtbarkeitsspalte angezeigt, um anzuzeigen, dass das Volumen aus dem Prozess entfernt wurde. |
|
|
|
Farbe des Volumens |
Sie haben jetzt eine neue Spalte „Farbe“, die Ihnen hilft, die Farbe des Volumens während des Mehrfachimports zu identifizieren. Dies ist besonders nützlich, um zu identifizieren, welches Volumen beibehalten werden muss. Der Farbcode wird ebenfalls aufgeführt. |
|
|
|
Namen der Volumen |
Die Namen der Volumen werden jetzt gelesen und in der Tabelle angezeigt. Wenn das Volumen keinen Namen hat, wird der Dateiname angegeben. |
|
|
|
Geometrie |
Geometrischer Typ des Elements, es kann sich um ein Volumen, ein Drahtmodell oder eine Fläche handeln. Die Farbe der Zelle gibt zusätzliche Informationen über die „Qualität“ des Elements. In grün ist das Element korrekt, in rot wurde ein Problem erkannt. Entweder müssen Sie nach dem Import Reparaturbefehle für das Element verwenden, oder Sie können es jetzt aus dem Import entfernen, wenn es kein notwendiges Element ist. |
|
|
|
Typ |
Hier soll der spätere Einsatz des Elements in GO2cam definiert werden. Die Zelle bietet 4 Möglichkeiten: Teil : zu bearbeitendes Volumen, Rohteil : die ausgewählten Volumen werden automatisch in Rohteile umgewandelt, Symbol : Auswahl von Spann- und Klemmelementen, Andere : Volumen, die beibehalten werden sollen, aber keiner der 3 Familien angehören. Bei der Erstellung des automatischen Rohteils wird dieses Element nicht für die Berechnung der Bounding Box verwendet. Es kann sich beispielsweise um den Ursprung handeln, der manchmal als Volumen gestaltet ist. Die Auswahl kann Volumen für Volumen erfolgen, was wahrscheinlich oft bei Teil und Rohteil der Fall ist. Es ist aber auch möglich, eine Mehrfachauswahl zu treffen und auf das Popup-Menü zuzugreifen, um den Elementtyp auszuwählen. Weitere Erklärungen finden Sie auf der nächsten Seite. |
|
Der Schaltflächen, unten in der Tabelle, ermöglichen allgemeine Aktionen:
|
Vorvisualisieren : bricht die Ausblendbefehle ab, sodass Sie die Elemente sehen können, die tatsächlich importiert werden. |
|
Zurücksetzen: alle zuvor durchgeführten Aktionen (Ausblenden, Auswahl, Elementtyp…) werden abgebrochen und zurückgesetzt. |
|
Validieren: wenn die Bearbeitung abgeschlossen ist, klicken Sie auf Validieren, um zum nächsten Schritt zu gelangen. |
|
Abbrechen: mit dieser Schaltfläche können Sie den automatischen Importbefehl beenden. Der Import wird jedoch nicht abgebrochen, die Volumen werden importiert, aber ohne Bearbeitung für die Positionierung und die Erstellung von Rohteil und Ursprung. |
Durch Klicken auf die Überschriften werden auch einige Aktionen aktiviert, von links nach rechts:
-
Sichtbarkeit/Unsichtbarkeit ALLER Elemente gleichzeitig,
-
Alle Elemente abbrechen/validieren,
-
Nach Volumennamen sortieren,
-
Nach Geometrietyp sortieren,
-
Nach Elementtyp sortieren,
-
Nach abnehmenden/ zunehmenden Volumenwerten sortieren.
Beispiel für die Bearbeitung
|
Diese Baugruppe enthält das Teil mit seinem Gusrohteil und einige Klemmelementen: Das zweite Volumen (die dunkelblaue Platte) ist nicht korrekt. Es wird nicht als nützliches Element betrachtet, wir brechen es vom Import ab, Die 4 Klemmelementen sind ausgeblendet, Die Typen „Teil“, „Rohteil“ und „Symbol“ wurden den verschiedenen Elementen zugewiesen.
Das Teil mit seiner Spannvorrichtung ist bereit für die Bearbeitung. |
|
|
|
|
|
|
Popup-Menü
|
Ein Rechtsklick auf einer oder mehreren Zeilen ermöglicht den Zugriff auf einige Aktionen, mit dem Vorteil der Mehrfachauswahl:
Wir finden auch die Befehle zum Löschen und Ausblenden. |
|
|
|
