Erstellung einer Ebene, die nur für den Profilfräsen Zyklus bestimmt ist.

Diese Ebene steht automatisch senkrecht auf der aktuellen Ebene und wird mit einem Winkel relativ zur ZX-Ebene definiert.

So erstellen Sie eine Profilebene

  • Wählen Sie die aktuelle Ebene ( 1 )

  • Geben Sie den Winkelwert ein A

  • Linksklick auf den Punkt, der der Ursprung der Ebene sein soll.

Beispiel

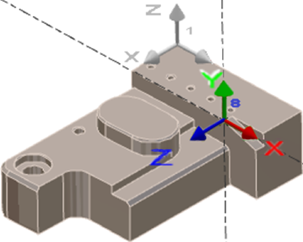

Die aktuelle Ebene war die Referenzebene ( 1 ), der Winkel ist 90° , der Nullpunkt unterscheidet sich vom Ursprung der Bezugsebene.

Sobald die Ebene ( 8 ) wird erstellt, muss die Geometrie der Schräge in der gleichen Ebene konstruiert werden, und schließlich kann die Profilfräsbearbeitung definiert werden (immer noch in der gleichen Ebene).
