Die Simulation der Bearbeitung ist ein wichtiger Schritt in der CADCAM-Programmierung.

Sie ermöglicht die Kontrolle und Validierung des Bearbeitungsprozesses, die Erkennung von Programmierfehlern und die Überprüfung möglicher Kollisionen mit der Maschinenumgebung und den Werkzeugaufnahmen.

• Die Simulation ist zugänglich im Menü NC-Datei. Wählen Sie den dynamischen, Werkzeugweg- oder schnelleren 3D-Modus.

• Sie ist auch verfügbar im Bearbeitungsbaum , durch Rechtsklick in den Operationen. Hier können Sie auf die Modi Dynamisch und Werkzeugweg und 3D Schneller im Fräsen zugreifen.

• Sie können die Simulation auch sofort visualisieren, nachdem Sie eine Operation erstellt haben, indem Sie mit der rechten Maustaste in den Hintergrund klicken und "Simulation" auswählen.

Zum Zyklus springen

Einführung einer neuen Funktion, mit der Sie sofort die Simulation eines bestimmten Zyklus ausführen können, ohne vorherige Operationen berechnen zu müssen. Diese Funktionalität ist für jede Fräs- und Drehoperation innerhalb des Bearbeitungsbaums unter der Simulation > Zum Zyklus springen Option zugänglich.

• Kontinuierlich

Ein Klick auf das "Play"-Symbol startet die Simulation kontinuierlich.

• Schritt für Schritt

Klicken Sie auf dieses Symbol, um den Schritt für Schritt Modus zu starten. Sie können auch die LEERTASTE auf der Tastatur drücken.

Koordinaten : Klicken Sie auf diese Schaltfläche, um die Koordinaten der Punkte des simulierten Werkzeugwegs anzuzeigen.

Einige andere interessante Informationen werden ebenfalls gegeben:

• in der Dialogkopfzeile: Zyklusname, Arbeitsebene, Werkzeugname

• Art der Bewegung: Segment, Bogen im Uhrzeigersinn oder gegen den Uhrzeigersinn, Eilgang usw.

• die Länge (L) und der Radius (R) des Elements

• der Vorschubwert.

• Die Name des Ursprungs wird nun für jede Operation angezeigt, die wir simulieren. Die Beschriftungen des Ursprungs (in diesem Fall wurde er Tasche Links genannt) sind im Koordinatendialog in der oberen rechten Ecke sichtbar.

Optionen : Anpassung der Anzeige, der Erkennung von Kollisionen und der Präzision, Bilderstellung usw.

In der dynamischen Simulation:

• Anzeige: Volumenkörper und verdeckte Linien, Volumenkörper, verdeckte Linien, Pause bei Einstellung, Pause bei Zykluswechsel

• Werkzeugweg: Farbwahl,

• Erkennung von Kollisionen: Mit Rohteil-Spannvorrichtung, Mit dem Teil

• Präzision, Werkzeugpräzision, Farbzyklus, Vereinfachte Bearbeitung.

Analyse von Kollisionen (nur in Dynamisch und Schneller 3D).

Wenn die Optionen im Dialogfeld der Optionen aktiviert sind, werden Kollisionen erkannt und in einem Baum angezeigt. Dem Symbol wird eine Sprechblase hinzugefügt, um den Status anzuzeigen:

• grün: keine Kollision.

• orange: Überschnitt erkannt. Das Werkzeug scheint zu viel Material abzutragen. Dies geschieht, wenn Sie beispielsweise ein negatives Rohteilaufmaß in Ihrer Operation definieren!

• rot: Kollision gefunden und analysiert.

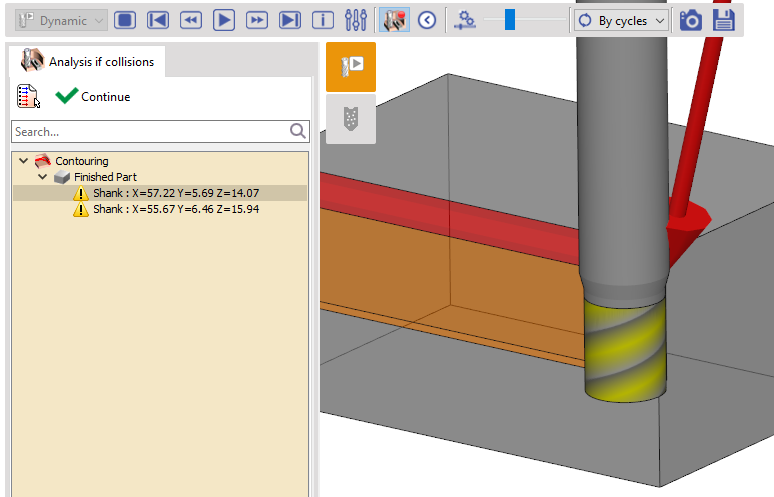

Wenn Sie auf das Symbol klicken, öffnen Sie den Baum der Kollisionen. Hier werden wir über die kollidierenden Elemente informiert: Fertigteil oder Rohteil kollidiert mit Werkzeug (schneidender Teil), Schaft oder Halter. Koordinaten der Kollisionspunkte werden ebenfalls angegeben. Auf dem Bildschirm zeigt ein roter Pfeil die Position der Kollision an, und Kontakte werden im Rohteil rot dargestellt.

Ein-/Ausblenden der zusätzlichen Funktionen, die sich für jede der verfügbaren Simulationen unterscheiden.

Steuern Sie die Simulationsgeschwindigkeit mit dem Cursor. Klicken Sie auf dieses Symbol, um die Standardgeschwindigkeit wiederherzustellen.

Option

Es werden verschiedene Modi von Werkzeugwegvisualisierung angeboten; die Farbe des Werkzeugwegs wird im Dialogfeld Optionen definiert.

In der Simulation "Werkzeugweg":

• Standard: Wir zeigen das Werkzeug und den Werkzeugweg auf der Werkzeugmitte an

• Kein Werkzeug: Das Werkzeug wird nicht angezeigt, der Werkzeugweg ist die Werkzeugmitte

• NC-Pfad: Die Simulation berücksichtigt den Werkzeugwegparameter (Teil- oder Links-Offset oder Rechts-Offset)

In der Simulation "Dynamisch":

• Ohne: Die Spur des Werkzeugwegs wird nicht angezeigt

• Nach Zyklen: Der Werkzeugweg wird Zyklus für Zyklus angezeigt

• Nach Ebenen: Werkzeugweg für jede Z-Ebene angezeigt

• Nach Länge: Werkzeugweg wird entsprechend der im Dialogfeld Optionen definierten Länge angezeigt.

Erstellung eines Bild der Simulation zu jedem Zeitpunkt. Das Bild wird im Verzeichnis IMG gespeichert. Es werden vier Arten von Formatdateien angeboten: *.BMP, *.JPG, *.PNG, *.TIF (nur in Dynamisch und Schneller 3D).

Erstellung einer STL-Datei: das Rohteil zum Zeitpunkt t wird erstellt und im Dateiformat *.STL exportiert. Die Datei wird im Verzeichnis Ascii gespeichert (nur in Dynamisch und Schneller 3D).

• Wenn wir die Simulation verlassen, Behalten Sie die Ansicht und den Zoomfaktor bei dass we have defined during simulation.

• Wir können jetzt Zyklus bearbeiten während der Ausführung der Simulation, einfach durch Doppelklicken im Bearbeitungsbaum.

• Vereinfachte Bearbeitung Option:

  • Standardmäßig werden die Simulationen der 2 neuen Zyklen der simultanen 4-Achsen-Schruppbearbeitung mit dem festen Teil und dem sich drehenden Werkzeug realisiert. Für eine realistischere (aber längere Berechnung) können Sie die Optionen " Vereinfachte Bearbeitung " im Optionsdialog deaktivieren.

  • Gewindebohrungsoperation : Wir können die Gewindebohrschritte simulieren, während wir die "Vereinfachte Bearbeitung" deaktivieren.

Beim Starten des Schritt-für-Schritt-Modus wurde die Geschwindigkeit automatisch auf den Standardwert gesetzt; wenn der Cursorwert unter dem Standardwert liegt, wir halten es langsam, wenn wir Schritt für Schritt vorgehen.

Dieses neue Verhalten ermöglicht die Simulation des Werkzeugwegs auf einer entwickelten Ebene, wie z. B. einer gewickelten Nut auf einer Drehfräsmaschine. Zuvor war die Simulation immer zu schnell!

Sie können sich ein Video über Koordinaten von Entgraten & Spanbrechen in der Simulation ansehen:

Sie können sich ein Video über Pause bei Zyklusunterbrechung und Gewindebohrschritte ansehen:
