Präsentation
|
|
Diese Seite beschreibt, wie Ursprünge definiert und dem Werkstück zugewiesen werden. Sie können auch eine spezifische Syntax für Ursprünge deklarieren. |
1. Program Ursprung
|
Standardmäßig ist der Program Ursprung der Ursprung der REFERENZ Ebene. Wenn Sie in das Fräsmenü gehen, wird der Program Ursprung auf dem Bildschirm mit einem Symbol angezeigt.
Aber Sie möchten vielleicht Ursprung ändern für die gesamten Operationen. Verwenden Sie hierfür keine Bewegungsbefehle! Im Bearbeitungsbaum, in der Zeile Rohteil, klicken Sie Einzelner Ursprung und klicken Sie auf den neuen Punkt.
Eine Maschinendatei muss geladen werden um auf die Änderung des Ursprungs zugreifen zu können. Dies liegt daran, dass die Einstellungen der Ursprünge in der Maschinendatei vorgenommen werden. |
|
|
In der Drahterosion können Sie auch den Befehl Einzelner Ursprung verwenden.
Es wird ein neuer Ursprung erstellt, aber Z0 bleibt erhalten, nur X- und Y-Positionen werden geändert!
2. Mehrere Ursprünge
|
Der Mechanismus zur Definition von Ursprüngen wird mit dem MTE-Modul vereinheitlicht. Dies ist besonders nützlich, wenn Sie mehrere Ursprünge in Ihrem Projekt benötigen. Der Prozess ist wie folgt:
|
|
|
Um auf den Befehl zuzugreifen, im Bearbeitungsbaum, Rechtsklick auf Rohteil und wählen Sie Bearbeitungs Nullpunkte . |
|
|
|
In der Popup-Tabelle, Rechtsklick auf eine leere Zelle und wählen Sie neuen Nullpunkt hinzufügen oder einzelnen Nullpunkt hinzufügen (alle Anderen werden im Folgenden ignoriert).
|
|
|
|
Verwenden Sie die Auswahlpipette in der Zeile und wählen Sie einen Punkt auf dem Volumen, um den Nullpunkt zu definieren. Nach dem gleichen Prinzip können Sie mehrere Nullpunkte am Teil definieren und durch Doppelklick auf den Nullpunktnamen diesen umbenennen. Die Konfiguration kann für die zukünftige Verwendung gespeichert werden und klicken Sie auf Bestätigen die Ursprünge zu validieren. |
|
|
3. Zuordnung der Ursprünge
Sobald die Ursprünge in der Ursprungstabelle erstellt wurden, müssen Sie die Ursprünge den Operationen zuordnen. Es gibt 2 Methoden, abhängig von Ihrer Konfiguration mit oder ohne MTE.
Prozess ohne MTE
|
Sie müssen die Bearbeitungsliste öffnen und dann die Bearbeitungsebenen (Bearbeitungsebene in der Kombinationsliste) auswählen. Wählen Sie die Zeile des Zyklus, der einen Ursprungswechsel erfordert, und klicken Sie Klicken Sie auf die Schaltfläche Nullpunkt ändern , um eine Dropdown-Liste aller definierten Nullpunkte aufzurufen. Wählen Sie den passenden Nullpunkt für die Zyklen aus und schließen Sie einfach das Fenster.
Die Schaltfläche Nullpunkt ändern existiert nicht, wenn Sie das MTE-Modul haben! Bitte lesen Sie unten weiter. |
|
Prozess mit MTE
|
Die Zuweisung erfolgt im Menü „Werkzeuge“ unter dem Befehl „Bearbeitungsebenen“. Klicken Sie mit der rechten Maustaste auf die Bearbeitungszeile und wählen Sie den benötigten Nullpunkt aus. |
|
In der Simulation wird der spezifische Nullpunkt für jeden Zyklus auf dem Bildschirm angezeigt, und die Bezeichnungen der Nullpunkte sind im Koordinatendialog sichtbar, wobei die Koordinaten die Position des aktuellen Nullpunkts berücksichtigen.
Die NC-Datei wird gemäß den definierten Nullpunkten berechnet.
4. Nullpunkt mit spezifischer Syntax (G55, G56 usw.)
|

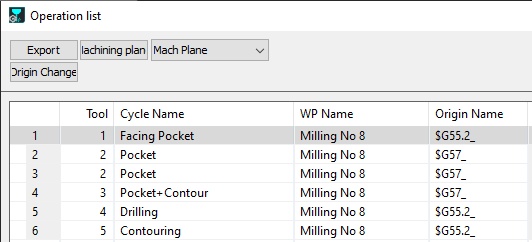

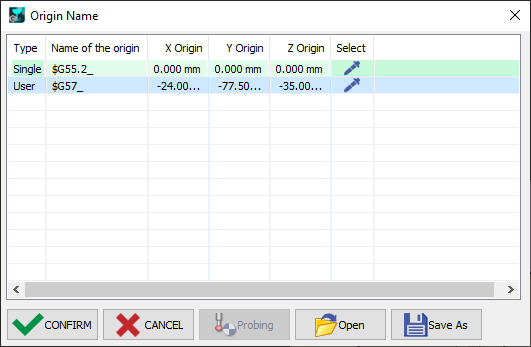

Es ist möglich, Nullpunkte mit einer spezifischen Syntax zu erstellen, die von den Standard-Postprozessoren verstanden und angewendet wird. Dafür, in der Bearbeitungs Nullpunkte Befehl, geben Sie den Namen des Nullpunkts mit dem $ -Zeichen davor im G-Code und einem Unterstrich _ danach ein. Ein Beispiel ist $G55.2_ Stellen Sie außerdem sicher, dass der Nullpunktname für jeden Zyklus in der Bearbeitungsliste ordnungsgemäß definiert wurde:
Der Postprozessor erkennt diese neuen Nullpunktnamen und implementiert sie in der erzeugten G-Code-Datei. Sehen Sie sich das Video rechts an, um ein Beispiel für den Prozess zu sehen. Die folgenden Bilder zeigen die Unterschiede in den Nullpunktnamen in der G-Code-Datei.
|
|
Standardnullpunkt |
Neu definierter Nullpunktname mit Syntax |
