Einführung

PMI ist besonders wichtig, insbesondere bei der digitalen Inspektion. Es ist definiert als alle nicht-geometrischen Daten, die in einer 3D-CAD-Datei enthalten sind. PMI umfasst normalerweise Daten wie Oberflächenprofile und -toleranzen. Ein Vorteil kann darin bestehen, dass anstatt sich auf 2D-Zeichnungen zu verlassen, um technische Daten zu übermitteln, diese in die ursprüngliche CAD-Datei eingebettet werden können. PMI ist ein optionales Modul.

CAD-Formate mit PMIs

Hier ist die Liste der CAD-Formate, die PMIs enthalten:

  • *.CATPART (CatiaV5)

  • *.PRT (NX)

  • *.PRT (Creo)

  • *.SLDPRT (SolidWorks)

  • *.JT

  • *.STEP (nur AP242)

Inventor und SolidEdge können auch PMIs verwalten, aber GO2cam kann sie nicht in den nativen Dateiformaten lesen; Sie sollten in STEP AP242 exportieren, um sie zu lesen.

Prozess in GO2cam

Um die PMI-Funktionen aus importierten Solid-Dateien (beliebiges Format) zu verwenden, kann Folgendes durchgeführt werden:

  • Automatische Erstellung von Arbeitsflächen, die für die PMI bestimmt sind.

  • Rechtsklick auf Bemaßung, um Informationen zu erhalten.

- Die ausgewählte Fläche ist hervorgehoben

- Die beiden anderen Referenzflächen ebenfalls angezeigt.

Neue Funktion in der PMI, um die Messung zwischen zwei festen Flächen durchzuführen, um den Wert zu ändern. Dies funktioniert nur für Bemaßungen von Abständen und Durchmessern.

Arten von PMIs, die in 'Teil Info' hinzugefügt wurden

Die Details der Anzahl der PMIs nach Typ sind angegeben::

Anzahl der Bemaßungen (Semantik)
Anzahl der Bemaßungen (Grafik)
Anzahl der geometrischen Toleranzen
Anzahl der Referenzen

Das Bearbeiten der Bemaßung funktioniert nur mit Bemaßungen (Semantik)

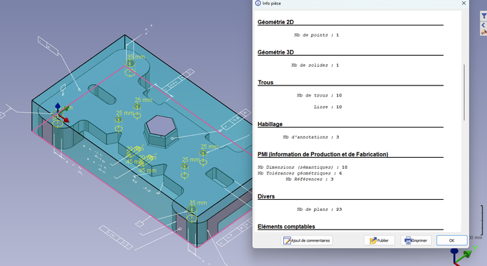

Types of PMI.png

Note: PMI can also be managed in the Control command: hier klicken for more info.
