In V6.11 haben wir den Dialog zur Rohteilerzeugung komplett überarbeitet.

Dieser Dialog ist in den 3 verschiedenen Situationen ähnlich:

• Rohteilerzeugung , wenn Sie zum ersten Mal vom Design- zum Bearbeitungs-Tab wechseln,

• Rohteil bearbeiten , wenn Sie in der Bearbeitungsstruktur auf die Zeile doppelklicken oder mit der rechten Maustaste klicken und Bearbeiten auswählen.

• Rohteilerzeugung während der automatischer Import von Volumenkörpern.

Drei Demonstrationsvideos stehen zur Verfügung, die jeweils ein bestimmtes Szenario zur Rohteilerzeugung behandeln:

• Rohteilerzeugung aus 2D-Geometrie (DXF-Import)

  • Zeigt die Elementselektion und die Rohteilerzeugung durch Anwenden von Zugabemaßen.

• Rohteilerzeugung während des automatischen Volumenimports

  • Konzentriert sich auf die Definition von zylindrischen Rohteilen mithilfe von Maßparametern.

• Rohteil-Setup für Drehoperationen

  • Erklärt die „Verbindungen zu Elementen beibehalten“ Funktion, Sicherheitsbereich Konfiguration und geometrische Anpassungen.

Frästeile und Drahterodierteile

Drehteile

Rohteilform

Kubisch (Fräsen & Drahterodieren)

Sie können die Form des Rohteils auswählen, indem Sie auf dieses Symbol klicken. Die physikalische Form des Rohteils wird jetzt im Kombinationsfeld angezeigt.

Für den Zylinder haben Sie auch die Möglichkeit, einen Zylinder als Rohr zu definieren, indem Sie einen Wert für den Innendurchmesser definieren

Zylinder (Fräsen & Drahterodieren)

Aus vorhandenem Volumenkörper (Alle)

Sie können ein Rohteil erstellen, indem Sie auf einen Volumenkörper klicken, wenn Sie diese Option auswählen.

Zylindrisch (Drehen)

Der zylindrische Stab kann auch als Rohr definiert werden, indem Sie einen Wert für den Innendurchmesser definieren.

N Seiten (Drehen)

Erstellen Sie z. B. einen Rohteilstab mit N Seitenzahl und einer sechseckigen Fläche.

Durch Auswahl eines Profils (Drehen)

Definieren Sie das Rohteil durch Auswahl von Profilen, um eine eindeutige Form zu erhalten.

Auswahl

Verbindungen zu Elementen beibehalten

Wir können auch die Verbindungen zur Auswahl beibehalten. Wenn also die Geometrie modifiziert wird, dann die Rohteil wird automatisch neu berechnet.

Element beibehalten

Ermöglicht das Erstellen eines Rohteils unter Beibehaltung des ursprünglichen Volumenkörpers oder Netzes.

Alle löschen

Wir löschen die gesamte Auswahl mit der Schaltfläche „ Alle löschen “.

Alles Sichtbare auswählen

Wird verwendet, um alle auf dem Bildschirm sichtbare Geometrie auszuwählen.

Größen

Abmessungen

Wenn Ihr Rohteil bekannt ist, können Sie die Abmessungen in Bezug auf Länge , Breite , Höhe und Durchmesser/Radius (Innen/Außen), Stablänge, Anzahl der Seiten (für Rohteile mit N Seiten) eingeben

Zentrum manuell neu definieren

Um einen beliebigen Punkt des Rohteils als Mittelpunkt zu definieren.

Zentrum automatisch

Um den Mittelpunkt des Rohteils automatisch zu definieren.

Abmessungen sperren

Hilft, die gleiche Abmessung beim Bearbeiten beizubehalten Zugabemaße .

Zugabemaße

Zugabemaße(-/+)

Zugabemaße ermöglichen die Erstellung des Rohteils durch einen Versatz des Bounding Box der Geometrie.

Identische Zugabemaße für X und Y

Dies ist eine Schaltfläche, mit der identische Werte für die X- und Y-Zugabemaße eingegeben werden können.

Zugabemaße zentrieren

Wenn eine der Achsenabmessungen gesperrt ist, können Sie die Schaltfläche „Zugabemaße zentrieren“ verwenden, um gleiche Zugabemaße für die entsprechende gesperrte Achse sicherzustellen.

Sicherheitsbereich

Durch Klicken auf diese Option wird ein Dialogfeld angezeigt, in dem Sie Parameter für einen sicheren Bereich einstellen können.

Rohteilerhaltung

Bei der Definition einer Rohteilform aus einem vorhandenen Volumenkörper oder Netz hat der Benutzer die Möglichkeit, das Volumenkörperelement beizubehalten, anstatt es vollständig in das Rohteil umzuwandeln, indem er das Kontrollkästchen „Element beibehalten“ aktiviert.

Dies ermöglicht eine schnelle Änderung der Rohteilform, indem einfach das Volumenkörperelement geändert und ein Update durchgeführt wird.

Um den Prozess der Rohteilerzeugung zu optimieren, können Sie einen Rohteilkatalog mit vordefinierten Rohteilkonfigurationen erstellen. Anstatt jedes Mal manuell Rohteilparameter zu definieren, können Sie ein vorkonfiguriertes Rohteil aus Ihrem Katalog auswählen.

Hauptmerkmale:

• Produktspezifische Kataloge: Rohteilkataloge werden nicht zwischen verschiedenen GO2cam-Produkten geteilt. Beispielsweise ist ein für das Langdrehen erstellter Katalog im horizontal lathe operations.

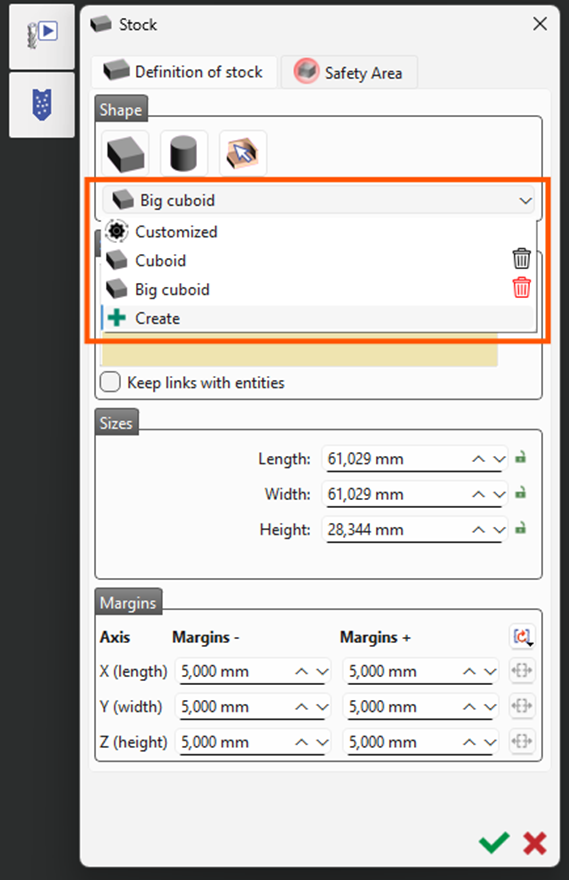

• Integriertes Kombinationsfeld: Ein spezielles Fenstermenü im Rohteilerzeugungsfenster ermöglicht es Benutzern, benutzerdefinierte Rohteilabmessungen und Sicherheitszonen zu definieren.

• Parameter: Alle Dialogparameter werden in einer Konfigurationsdatei im Verzeichnis .mat (Material) gespeichert. Wenn ein Rohteil aus dem Katalog ausgewählt wird, werden alle zugehörigen Parameter automatisch geladen.

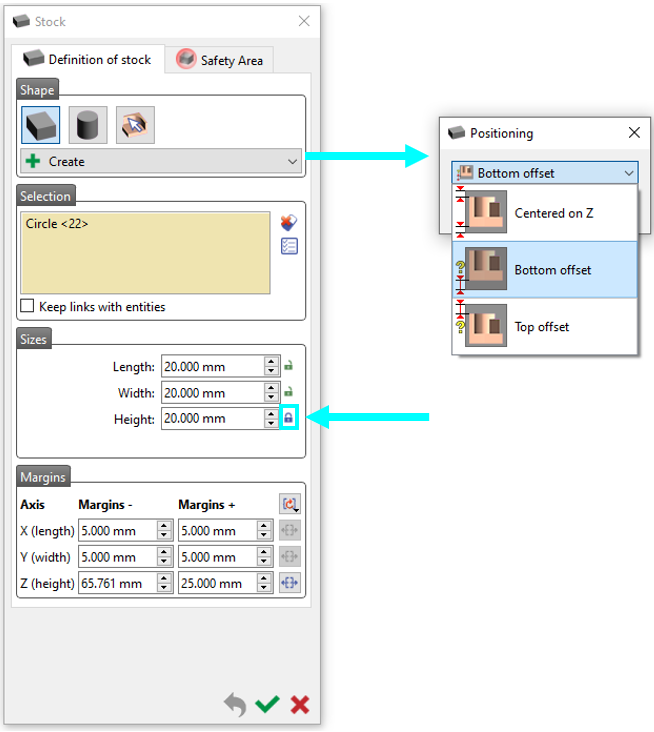

Wenn ein Höhenwert im Fräsprodukt gesperrt ist, müssen Sie die Z-Position des Rohteils mit einer dieser Optionen angeben:

• Zentriert auf Z – Positioniert das Rohteil symmetrisch um die Z-Achse

• Unterer Versatz – Bezieht die Rohteilposition von seiner unteren Fläche

• Oberer Versatz – Bezieht die Rohteilposition von seiner oberen Fläche

Diese Auswahl ermöglicht eine genaue Rohteilpositionierung bei der Arbeit mit festen Höhenbeschränkungen.

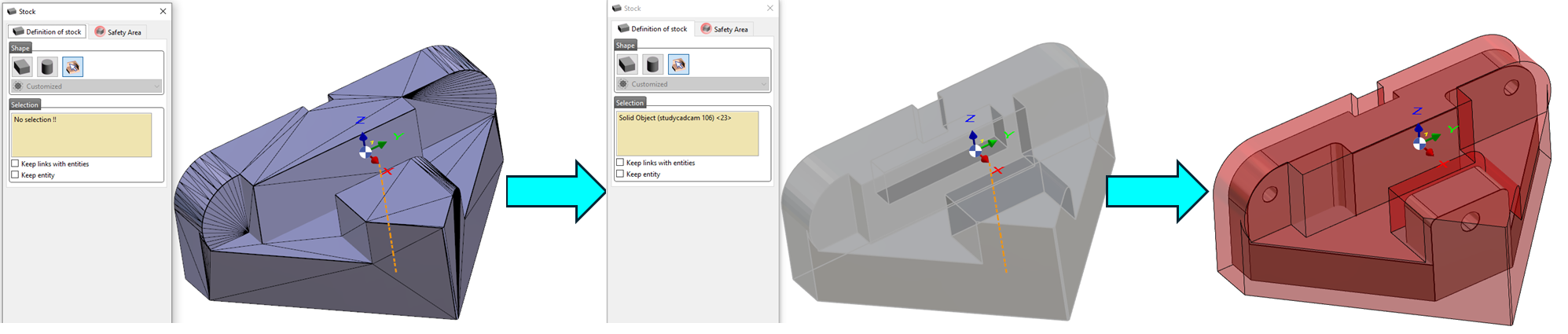

Die Rohteilverwaltungs-Engine ermöglicht die Verwendung des Befehls „Aus einem vorhandenen Volumenkörper“ im Fenster „Rohteildefinition“, um ein Netzobjekt (entweder entworfen oder importiert) auszuwählen, das in das Rohteil umgewandelt werden soll. Dies hat zur Folge, dass alle Berechnungen des Bearbeitungszyklus auf den Schnellrohteilmodus zurückgesetzt werden. Da das ursprüngliche Rohteil ein Netz ist, hat der Benutzer nicht mehr die Möglichkeit, zur Berechnung des Volumenrohteils zu wechseln.

Wenn das Rohteil zunächst als Volumenkörper definiert ist, ist es weiterhin möglich, die Berechnung des Rohteils in zwei Schritten auf den Schnellmodus (Netz) umzustellen:

1. Umwandeln eines vorhandenen Volumenrohteils in ein Schnellrohteil (die Rohteilverwaltung Methode)

2. Umwandeln der Rohteilberechnung für jeden Zyklus (individuelle Zyklusberechnungsmodi)

Weitere Details zur Rohteilberechnung und den Konvertierungsoptionen finden Sie in die Rohteilberechnungsseite .

Es gibt zwei Möglichkeiten, ein Gussrohteil zu definieren:

1. Sie haben die Möglichkeit, mehrere Volumenkörper in einer Datei oder mehreren Dateien zu importieren. Während des Importbefehls können Sie einen der Volumenkörper als Rohteil definieren.

2. Die zweite Möglichkeit besteht darin, die Rohteilform am Teil mit dem Befehl Hinzufügen im Menü Datei zusammenzuführen. Nachdem Sie die beiden Dateien zusammengeführt haben, können Sie im Rohteilbearbeitungsbefehl einen Volumenkörper als Rohteil auswählen.
