So erstellen Sie eine radiale Bohrungsebene

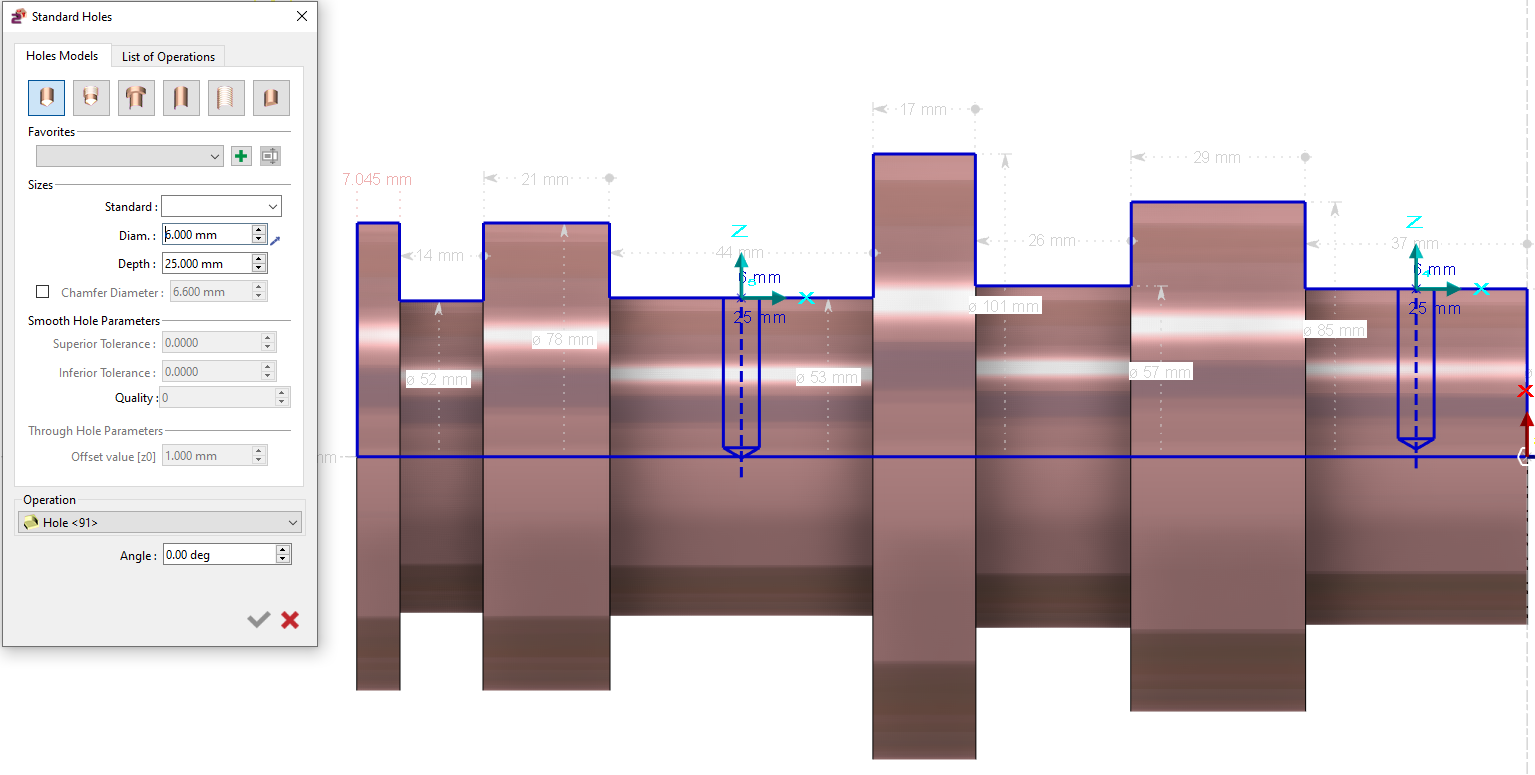

1. Eine Bohrung wird von einem Punkt definiert, der auf Ihrer 2D-Geometrie platziert ist. Sie müssen sie zuerst erstellen. Sie können die Linienfunktion verwenden, um Schnittpunkte zu generieren, wie im folgenden Beispiel mit den Punkten A, B und C gezeigt.

2. Füllen Sie die Parameter A und D aus.

3. Wählen Sie den Tiefentyp im Pulldown-Menü:

   1. Öffnen: Das Loch ist geöffnet, unabhängig von seiner Tiefe.

   2. Achse: Das Loch stoppt auf der Z-Achse.

   3. Tiefe: Das Loch hat eine Tiefe, die mit dem Parameter L definiert ist

4. Wenn Sie Tiefe wählen, füllen Sie den Parameter L aus.

5. Klicken Sie auf einen zuvor definierten Punkt.
