List of new features and Improvements of GO2cam V6.11.201 , released on 2024年3月1日 .

在版本生命週期中新增的改進： 修訂版本的改進

下表中使用的圖示

新增功能

改進

網頁和服務

入口網站

使用者可以建立帳戶，然後就可以存取 只有一個入口網站的幾項服務 :

• 下載更新程式

• 授權資訊

• 下載 GO2tools

• go2transfer。

此入口網站還提供關於 GO2cam 的有趣資訊和新聞。

位置：說明>入口網站

它已於 2023 年 7 月在 GO2cam V6.10.206 中推出。

go2transfer

go2transfer 是一項服務 數據檔案傳輸 適用於 GO2cam 終端使用者。

位置：檔案>go2transfer 安全

它已於 2023 年 7 月在 GO2cam V6.10.206 中推出。

安裝、系統和硬體

系統

可執行檔案 來自 GO2cam (*.exe 檔案) 現在具有 有效的數位簽章 .

此簽章確保 真實性 和 完整性 可執行檔案。它可以防止防火牆封鎖其安裝。

從另一個版本導入。

能夠恢復 來自先前版本的使用者數據 例如，組態檔案、工具、tec 檔案、符號等。

位置：工具>從另一個版本導入

安裝

現在在 GO2cam 中，使用者將透過訊息得知新的更新：

• 在首頁橫幅中，以及

• 在主螢幕的右上角。

硬體

DPI 管理 （每英寸點數）

在 Windows 顯示設定中，您可以將文字、應用程式等的尺寸修改為 125%、150% 等。此修改現在在所有 GO2cam 對話框中得到完美管理。

開啟零件

應用程式介面 (API)

API

GO2cam API 已完全更新，將程式語言從 Pascal 變更為 Javascript . 也撰寫了新的 API 說明： GO2cam Javascript API

API

API 中包含許多 新增功能 ：

• 建立和操作表格，

• 數學計算，

• 輕鬆建立對話框，

• 就選擇和操作而言，與 GO2cam 實體的互動更多，

• 保留設計歷史，

• 等等。

API

新編輯器

您可以通過執行此新編輯器直接在 GO2cam 中編寫指令碼。您也可以預覽程式並驗證場景中的結果。

位置：工具選單

標準巨集

新的標準巨集： 零件族

這允許定義具有相似特徵但尺寸略有不同的零件列表，以減少編程每個零件加工所需的時間。右側的影片概述了巨集。

另一個影片 可在 API 說明頁面中找到，說明如何建立零件族配置。

標準巨集

在 GO2cam V6.10 中，多年來提供的 標準巨集 已從軟體中移除。

我們已 重寫 將大部分這些程式以 Javascript 語言重寫；它們再次可用。

圖形使用者介面

首頁

1. 更新 圖表 ：鮮豔的色彩、標誌和新圖示。

2. 基於更新的 產品包裝 模組的新條目：深入了解特定機台的條目 - 銑床、走心機、臥式或立式車床、線切割 EDM、機器人。

3. 新增橫幅 顯示四種類型的資訊： 資訊、問題、警告、嚴重錯誤。

4. 引人入勝的橫幅提醒您 最新更新的可用性 .

圖表

新的GO2cam標誌：

• 軟體的捷徑，

• .PCE文件和其他所有者文件

加工歷程樹

現在使用者可以使用機台樹底部動態滑塊精確調整 透明度 ，不再只有ON/OFF選項。

工作選單

工作選單索引標籤現在可以容納更多選單（>6）：

• 巢狀 和 瑞士車削 是線切割中的兩個選單

• 5軸專家是銑削中的單獨選單。

主題

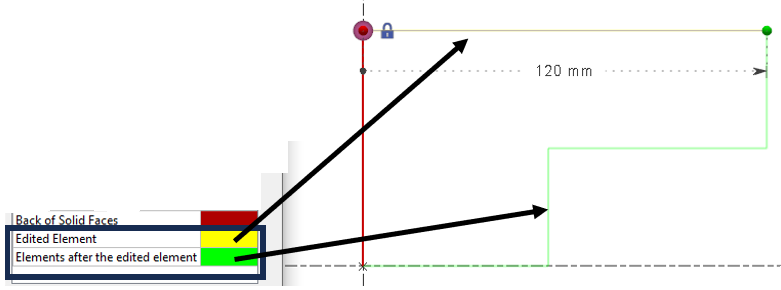

新增了兩種新的實體顏色。

已編輯元素： 正在編輯的元素會變更為設定的顏色。

編輯後的元素： 所有在被編輯元素之後的元素都會變更為設定的顏色。

孔辨認

在 孔向量的顏色 中管理，現在可以自訂 主題 的顏色，適用於 方案1。

這允許使用者根據個人化的主題調整顏色以獲得更好的視圖。

狀態列

現在可以為曲面的背面新增顏色，以便輕鬆區分它們。

顏色自訂可以在工具>選項>主題>實體背面曲面中完成。

單位

建立新的持續時間單位以區別於時間單位：

• 時間用於機械加工時間計算

• 持續時間 例如，是停留時間的單位

也允許具有相同的單位但精度不同！持續時間可以定義為 秒 或 毫秒 .

API

新增 JavaScript 編輯器 已新增至 刀具 功能表。這 API 允許編寫指令碼並改進流程的自動化。

自定義工具列

有一些改進 自定義工具列 選項：

• 清單已生成 自動 基於選單和索引標籤。

• 所有功能現在都可在 自訂工具列 選項，確保輕鬆存取每個特徵。

• 可用的功能清單為 語境 根據您所處的環境，動態組織的類別。這簡化了導航和自定義。

• 某些命令，例如尺寸，可在所有環境中通用，從而增強一致性和可用性。

• 已實作 A 搜尋 選項，允許使用者透過名稱方便地搜尋功能，進一步提升易用性和效率。

說明選單

• 入口網站 已被移動到 頂部 .

• 入口網站 & 下載數據庫 可直接存取 入口網站 .

• PDF 說明 取代使用者手冊 - 允許 離線 使用者存取線上說明內容。

幾何一般性

變更平面

如果我們想要將一個實體移動到一個平面上，並且所選平面是在同一個實體的面建立的，我們禁止此操作。該平面不會顯示在可能的目標平面列表中。

移動和複製

軸系到軸系的移動是一個新的命令，它可以幫助使用者移動使用者定義的任何軸集中的任何幾何圖形。

文字

文字對話框的介面已更新為 新圖示 以及新增特徵，例如：

• 存取 角色表 ,

• the 從文字檔案導入 ,

• 對齊方式、框架、上劃線、角度、

• 動態文字方塊 反映參數設置的變化

• 快速取用 雕刻 和 等靜壓 字體

線架構幾何圖形

編輯線架構幾何圖形

線架構幾何圖形：當我們編輯一個元素時，它的顏色和之後建立的元素顏色，可以在工具>選項的佈景主題頁面自訂。更多資訊，請查看新增功能 主題 .

線框設計 - 角度

角度 已新增選項 多邊形 和 螺旋線 指令，允許定義 起始角度 元素的。

線框設計 - 點

已實作 A 中點 建立模式已新增至 點 命令。這提供了在 2 個點的 中點 建立點的能力；這些點可以是端點、中心點或其他點。

線切割EDM幾何

穿線點

建立穿線點時，資訊將不再顯示在螢幕上。

資訊現在被給到一個 氣球 當滑鼠經過穿線點時。

• 資訊描述較佳

• 顯示不再干擾其他元素

工作平面

回轉平面

• 新的對話框視窗 回轉平面投影

• 提供4種輪廓建立模式（自動、邊緣路徑、參考面、線框）。

• 只需點擊一個面即可選擇多個輪廓。根據設定的公差，孔不被考慮。

• 0°和180°位置上元素的輪廓連續性

• 將實體辨識為線段和圓弧以利於更好的加工

CAD介面

CAD介面列表

實體導入與互通：

現在可以導入原生檔案 讀取孔特徵 從下列CAD系統：

• SolidWorks

• Catia V5

• Creo

• NX

• SpaceClaim

SolidWorks 介面

載入能力 SolidWorks 參數設置 .

可以同時載入多個設定檔（例如，一個包含零件的設定檔和另一個包含素材的設定檔）。

導入

DXF/DWG導入 我們的日誌報告重點說明具有唯一中心的圓圈計數。

例如，如果檔案包含 20 個圓圈，但只有 14 個不同的中心，則表示零件內有 14 個不同的孔。

自動實體導入流程

導入流程已更新：

• 定位角度已移至支撐面定義步驟。

• 支撐面步驟中的邊界盒/包絡線現為青色。

• 只要點擊支撐面，實體就會自動重新定位，無需先驗證。

自動實體導入

能力去 指定顏色 期間 車床自動實體導入 根據實體顏色設定輪廓元素

• 此功能在定義自動操作清單中的自動穿線時尤其有用。 自動操作清單中的特徵 視窗允許選擇要應用螺紋循環的輪廓顏色。

• 另一個應用是根據精加工操作中的顏色定義不同的進給率。

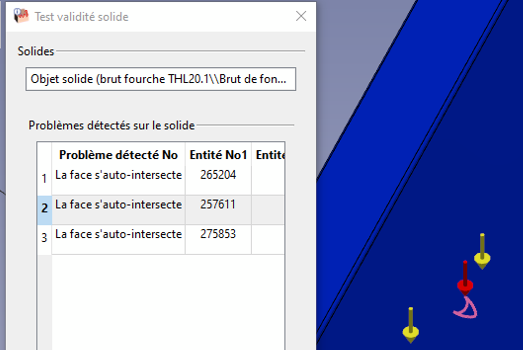

穩固有效性測試

• 新的命令對話框

• 問題可以透過點擊對話框中的描述或螢幕上的箭頭來顯示。

PMI

PMI 中新增功能以執行 兩個實體曲面之間的距離 修改數值。這僅適用於距離和直徑的註解。

PMI

PMIs 的類型 已新增至「零件資訊」

依類型列出 PMI 數量明細： Nb 維度 (語義) / Nb 維度 (圖形的環境) /
幾何公差數量 / 基準數量

修改尺寸僅適用於尺寸 (語義)

CAD介面列表

新增導入： 犀牛 CAD軟體

檔案格式為*.3DM。導入2D元素和實體。

孔洞特徵

使用者孔洞模型的建立

新增指令： 使用者孔洞管理

這個新指令可以使用戶進入「使用者」孔洞資料庫，並存取 建立新的Model .

標準孔 & 使用者孔

新對話 窗口已使用與先前版本相同的參數建立。

參數的組織方式不同，分為 3 個不同的索引標籤

• 孔洞模型，

• 一般：新增選項，下方詳情請參閱，

• 作業清單

標準孔 &

使用者孔

在新的對話框中，我們添加了一個名為 正常 .

啟動外部斜度(攻牙) 定義法向 孔的位置。您可以給出 X、Y 和 Z 軸上的向量方向。預設情況下，位置為 X0 Y0 Z1，位於參考平面的 Z 方向。

吸管可用於選擇一個實體面以自動恢復方向。

車削中的徑向孔

實作新的標準孔對話框

我們也新增了兩個改進：

• 新的Y方向孔位值

• 螢幕上孔的預覽現在是動態的。

斜坡上的孔在車削中

實作新的標準孔對話框

此外，孔的預覽現在螢幕上是動態的。

孔辨認

當辨認穿孔時， 預設方向 已改善識別孔。

孔辨認

在 孔向量的顏色 中管理，現在可以自訂 主題 的顏色，適用於 方案1。

這允許使用者調整顏色以獲得更好的檢視效果，這基於他們個人化的主題。

加工特徵

銑削特徵

辨識 口袋 現在可以分開 開啟舊檔 和 封閉階段 因此為每個建立個別的特徵

銑削特徵

在識別窗口中，您現在可以選擇一個 孔模型庫 （標準或使用者）。然後，辨識將會將選定資料庫中找到的第一個相容模型分配給辨識出的孔。 備註：僅當存在 HMF 封包時，此應用程式才有效。

銑削特徵

槽加工：
現在可以使用鍵槽加工循環加工鍵槽特徵，如果輪廓選擇選項設定為新的「輪廓」模式。( 觀看影片 - 一般增強 )

銑削特徵

啟用「群組相同特徵」後，加工順序的最佳化已提升：

• 相同的操作合併

• 如果操作清單沒有強制指定刀具，則選擇合適的刀具

銑削特徵

最小距離計算 (RGMF_SHORTED_DISTANCE):

最小距離的計算不僅限於挖槽和島嶼之間的距離，或兩個不同的島嶼之間的距離。現在我們也能夠確定挖槽的最窄區域。

( 觀看影片 - 一般增強 )

銑削特徵

儲存組態檔案

在自動辨識視窗中，您可以載入/儲存組態檔，其中包含要搜尋的特徵類型以及相關聯的opelists。這些檔案（.inifeat 延長）儲存在GO2cam Ini目錄中。

( 觀看影片 - 一般增強 )

車削加工中的凹槽加工

建立新指令 凹槽 ，在軸的建立：

• 根據標準設定（例如：德國的DIN標準）

• 或根據客制設置

• 分配opelist的能力

• 儲存和載入使用者偏好設定以建立自訂溝槽特徵的能力

車削中的銑削加工功能

Millturn 辨識與銑削加工的不同之處在於其能跨多個平面識別特徵。

• 辨識包含軸向（前後）、徑向和傾斜平面。

• 在功能啟動前建立平面是可選的；識別程序會決定可行的加工方向，並根據需要生成必要的平面。

車削中的銑削加工功能

零件的加工區域有時可以軸向或徑向進行（例如，一個 N-pan 繞著旋轉軸。

• 辨識無法判斷較佳選項；需要使用者選擇。

( 觀看影片 - MillTurn 功能 )

車削中的銑削加工功能

銑車辨識延伸到辨識回轉平面上基於旋轉曲面而非平面曲面的特徵。

• 回轉平面 會自動建立，可在圓柱形和錐形表面有效運作。

• 圓柱形展開平面以毫米為單位測量。

( 觀看影片 - MillTurn 功能 )

車削中的銑削加工功能

啟動一個 自動車床OPL 根據辨識的參數，根據平面選擇（旋轉或再加工/退刀平面）調整為主軸或副軸。

• 存取 自動化樣板 Opelists 透過刀具夾圖示；確保正確輸入以顯示自動車床opelists。

機械加工概論

庫存

庫存的建立已經完全更新！

許多新的功能和改進都已推出；我們將在 3 部影片中介紹它們，影片呈現 3 種不同的情況：

• 新增 對話 (Video1)

• 我們已 均質化 建立、編輯和實體導入中的相同對話框 (影片 1 和 2)

• 使用機台定位(絕對)建立 實體選擇 (Video1)

• 建立 動態 尺寸顯示且可編輯，橙色顯示超出限制（影片1和2）

• 尺寸由 區塊尺寸 (長度, 寬度, 高度) 或以 頁邊界 根據軸線。這些邊距可以全部 不同的值 X-、X+、Y-、Y+、Z-、Z+ (影片1和2)

• 我們可以 連結幾何圖形 含素材及安全(清除)區域 (Video3)

• the 安全區域 僅在素材對話框中可用，不再獨立存在（影片3）

• 銑削：圓柱形素材可以是 沿著任一軸上定義 (Video2)

• 車削：

  • 僅一個實體素材(Video3)

  • This term is not in the provided dictionary. 定義現已在對話框中提供 (Video3)

• 已實作 A 名稱 (標記)可以給予素材

起源

定義原點的新加工 .

新增表格使機制與MTE模組同質化 機械加工起源 ，在加工樹中，線庫。

當您的專案需要多個原點時，這特別有用。

• 建立表格中所有原點

• 分配作業清單中的原點

因此，我們取消了在加工樹中為操作定義原點的可能性，操作>刀具路徑技術。

模擬

工具路徑 和 動態 模擬

在 原點名字 現在在座標表中給出。

迴圈函式庫

• GO2cam提供的技術檔案和使用者建立的技術檔案現在 儲存到不同的刀具夾 因此，在循環庫中，您可以選擇顯示您的技術檔案（ 使用者 ) 或 GO2cam 文件 ( 標準 ).

• 此版本新增許多Techno 檔案。

加工歷程樹

同時複製刀具到多個循環。

現在您可以將一個刀具替換成另一個刀具，只要所有循環都在同一個刀具夾內即可。達成此目標有兩種方法：

• 選擇刀具，然後按住拖動 Ctrl 按一下刀具夾。

• 使用此工具複製 Ctrl + C 然後 貼上 任務移入刀具夾

加工歷程樹

拖放

先前，可以使用 拖放 先前僅限於在幾何圖形選擇過程中建立新的循環。現在，它也可以在 編輯 一個 已存在的 循環

冷卻液

冷卻方式 在操作清單

新增複製冷卻方式的功能：

• 使用此工具複製到工法 相同刀具

• 在所有 已選的工法

加工歷程樹

作業清單

我們在操作清單中新增了一個欄位： 特定冷卻

操作清單與EDM策略

自動opelist

在自動化選項窗口中新增了一個選擇框，允許定義一個 顏色 在 操作清單中的車螺紋循環 將會應用。此功能與另一個與自動導入實體相關的功能連結 彩色輪廓 .

操作清單管理

隱藏向量可見性

針對4軸及5軸聯動加工，新增隱藏向量選項。可在操作清單管理員中，於操作上點擊滑鼠右鍵使用。

操作清單管理

工具方向

在操作清單管理器中，我們已新增為每個操作定義刀具方向的功能。

銑削和車削對話方塊提供不同的選項。

操作清單管理

自動參考 新增列 公式

它可以根據opelist中定義的參數強制設定輪廓、高度等參數。

這導致了opelists輸入的參數化，這可以使用它自己的對話框來完成。

操作清單管理

自動參考 我們現在可以選取 功能 (所有特徵和顏色特徵皆作為手動操作（輪廓加工、鍵槽加工等）的自動參考)

模擬

比較

• 顏色和公差值的顯示現在是互動式的，可以直接在螢幕上修改。

• 零件的修改會自動更新。

• 比較功能也已增加至 MTE 控制 和 NC 控制 .

模擬選項

在對話中 座標， 我們現在顯示 原點名字 對於我們模擬的每個操作

模擬選項

已為兩個組合清單新增圖示：

• 模擬類型

• 模擬過程中的刀具路徑顯示

機床環境 (MTE)

MTE 模擬

您現在可以建立 斷點 在該位置停止模擬以進行MTE 控制 和 NC 控制 透過：

• 點擊MTE控制項中NC區塊的左方橫幅，或

• 在甘特圖的時間刻度上點擊滑鼠右鍵

如果您離開MTE或NC控制模擬，則 斷點自動儲存 當我們重新啟動模擬時，它們會被放回原位。

如果我們 存檔零件 ，斷點也保留。

工具

在編輯機台軸線時， 軸向過程的值 現在顯示。

軸線連結

新增連結兩個軸的功能。您可以在建立機台時應用此選項。在運動學建立中，以滑鼠右鍵點擊一個軸並選擇「 連結元件 。其目的是同時導引兩個或多個軸。

刀具編號

新的可能性到 修改刀具編號 因此 改變刀具的位置 刀具裝夾後

您可以雙擊刀具支撐或右擊刀具支撐然後“ 改變位置 新增一個視窗輸入新的刀具支撐號碼。目標刀具支撐必須為空。

比較

比對功能已 已新增至MTE控制 .

在模擬加工時可以直接使用。播放模擬時，比對功能不會啟動，但停止模擬後，比對會重新計算。

比對也已改進，請在此觀看影片： 比較

2軸銑削與造型

XY 的導入和導出

為 手動操作 ，新增一個選項，允許反轉進刀和退刀的參數。

輪廓線

外角處理

在選項視窗下，新增刀具路徑選項，用於處理外角： 生成迴圈 .

它可以確保良好的角落品質。這僅適用於中心刀具路徑（非零件，補償）。

輪廓線

輪廓加工中的橫向通道

獨立通道 被重新命名為 壓縮通行證。 壓縮表示刀路之間沒有編程退刀。

選項是 無效 (灰色) 如果‘ 零件 選擇刀具路徑：刀路將始終為「獨立」的（非壓縮的），並且每次刀路都將具有補償增益/損失。

輪廓線

計算的改進 超長 為 封閉輪廓 方式 第一 和 最後元素相切 在 V611 中，超出長度考慮到 輪廓形狀 .

起點超出長度 (1) 與最後一個元素相切且 終點超出長度 (2) 相切於 第一元素 .

開槽

選項編輯

• 在策略中，新增選擇模式以選擇封閉輪廓或實體面：這就是該模式 輪廓 它可以透過計算輪廓/曲面的中間曲線，使用相同寬度的刀具加工槽。

• 在移動中，我們新增了一個導入選項 斜坡 移動

Plunge Cycles

我們添加了 斷屑 選項在 插銑輪廓 和 插銑挖槽 操作 .

鑽孔

新增 領先旋轉 速度

在策略頁面， 前導深度必須有值 除非輪調參與進給率和輪調參與保持灰色

深層鑽孔 和 Clevis

深孔鑽孔和U型環循環已分為兩個循環。

深孔鑽已重新命名為Gundrilling。

三軸銑削

使用者介面

名為「多軸銑削」的選單現在稱為 造型铣削 .

它過去會系統性地包含 4 軸和 5 軸聯動的選單，但現在由於套件的新結構，可能只有 3 軸銑削操作。

工具

在 鏡頭研磨刀具 可以使用更多循環：

• Shape> millyuGO，粗加工，面粗加工，挖袋，面加工，精加工

• 造型铣削

  • 所有粗加工

  • 平行平面、Z軸高度、輪廓、等距、凹槽變形、輪廓變形、輪廓投影

工具

在 橢圓形 銑刀 和 Barrel Mill Cutter 現已提供 Z 軸高度 操作

4-5軸聯動

4Xs Cycles

已新增兩個循環：

• 4Xs粗加工標準

• 4Xs粗加工MillyuGO

子選單已重新命名為 4X 機械加工 ，涵蓋粗加工和精加工操作。

您可以觀看影片，介紹 4Xs 粗加工 millyuGO 操作以及如何設定它。

5 軸專家

選單

The 5X Expert 選項現已 專用的選單 同名。它不再是「5軸工法」選單中的子選單。

旋轉

凹槽特徵

新命令' 凹槽 已在軸的建立中新增功能，可根據相關標準自動設計零件上的凹槽，並為其分配操作清單。另請檢查 車削加工中的凹槽加工 更多資訊。

功能

新‘ 功能 在車削索引標籤的「零件」下新增循環。這會執行指派給「凹槽」特徵的 opelist 以加工零件。

完成

新的選項，允許建立一個 進給表 與顏色相關。

執行循環時，會自動產生更改進給率的 Techno 功能。

它可以針對整個形狀，使用不同的進給率編程單一路徑。

進刀方式

現在我們有一個新的 進刀方式 對於Z字形凹槽循環：

這新的 Z字形 此選項允許刀具路徑在每個步驟同時移動兩個軸，提供獨特的切削方法。

啄食

新增定義啄進方向的功能：

• 根據 Z 僅

• 根據 X 僅

軸向鑽孔

對於手動鑽孔操作，現在可以 預選刀具 透過篩選選擇中的刀具直徑（與銑削挖槽相同）。

清單減少到可用的刀具， 刀具直徑 <= 幾何直徑

預設直徑由拾取點的位置計算。

重疊法

完成凹槽 操作：

以「凹槽角落」方法，我們引入了一個新的選項，關於 重疊路徑值 最佳化刀具路徑

攻牙

當選擇絞孔循環的幾何圖形時，您現在可以 選一個單邊搪刀 非單純曲面（如6.10節）。選定的邊緣必須是線性的，並且與絞孔軸共線才能被接受。刀具方向基於相鄰曲面的平均法線。

完成凹槽加工

零件模式下P點的管理

我們新增了一種刀具路徑計算類型： 部件（想像中的鼻子）

• 在零件上計算刀具路徑，有助於管理循環中的快速移動

• 解決循環間快速移動的問題，尤其針對 粗車 和 精加工 操作 使用相同的刀具

• 前一個選項" 零件 現在重新命名為 部件（工具中心） "

分模操作

在 斷屑 管理方面，我們增加了在每次退刀時定義停留時間的可能性。

旋轉選項

現在在工具>選項>車削中定義的安全參數 接受值 0 .

此功能適用於習慣設計進刀和退刀動作的使用者。

垂直車削

產品

新產品 垂直車削 :

• 直插刀存取於 首頁

• Z 軸方向為垂直的

• 機台檔案設定正確；我們建立了一個新的專用延長： *.MCV

瑞士車削

切片零件

新增功能 切層工件 在Z軸上，分割加工 多個區域 沿 Z 軸 右鍵點擊 在 材料 在加工歴程樹中取得功能(函數)的取用權限。

1. 零件根據您的設置被切片： 最大步距 , 容忍 & 肩膀 選擇

2. 您也可以定義、新增、刪除、修改切片 表格中的值

3. 或者您可以 移動 截面游標 動態地 在螢幕上

當您驗證時，幾何圖形沒有明顯變化。這些資訊僅在應用自動操作清單時才考慮。

線切割EDM

零件分析

新的自動化流程： 切割策略自動套用 至指令識別的輪廓。

為此，我們新增了 類型學 到…的定義 策略 有幾種類型可用：

• 圓柱直切

• 圓柱的錐形切割

• 直線切割 (任何3D工法)

• 錐形切削 (任何3D工法)

• 漸變錐度

• 4軸加工

對於圓柱的類型，我們也有能力選擇一個 容許直徑範圍 ，以建立直徑從0到10毫米、從10到20毫米等的孔的策略

零件分析

當我們有 僅一個實體 在 GO2cam 中，執行指令時會自動選取。您可以在影片中看到它。

切削條件

EDM 編碼 已新增至工具頁面。

已考慮在內（如果已定義） 連結ID 到一個 材料名稱 用於切削條件管理。之前，僅使用材料檔案的名稱。

機器檔案

選擇的 科技桌 更簡單

我們刪除了組合框中的兩個條目：Techno 表格和策略表

建立新表格僅在「序列」模式下可用

多零件加工 (MPM)

機器檔案

管理 循環之間的退刀

我們在工件夾具>演進頁面新增了一個選項，可以根據設備邊界盒退回。

使用者工作坊文件

使用者工作坊文件

條碼 已新增至3D窗口下方 工具 類型

事先，條形碼必須在選項頁籤的刀具頁面中給出。

條形碼在文件中以條形碼的形式輸出

NC 控制

比較

比較 功能(函數)已增加。

斷點

斷點 已新增。

NC 檔案

允許或不允許操作員使用「GO2cam操作員」在NC控制中修改NC檔案的可能性。因此，在GO2cam中，我們有一個旗標用於啟動或不啟動操作員的個人資料和權限。

GO2cam for SolidWorks

導入

Solidworks 的新可能性：

• FTE（孔特徵 + 永續 ID）

• 一個選項允許選擇要載入哪個組態。可以同時載入多個組態（一個組態包含零件，另一個組態包含素材）

外部連結

輸出

新的對話視窗 Vericut / Eureka / Makino
