介紹
|
|
此頁面描述如何定義和分配工件的原點。您也可以為原點聲明特定的語法。 |
1. 程序原點
|
預設情況下，程序原點是參考平面的原點。 當您進入銑削選單時，程序原點會以符號的形式顯示在螢幕上。
但是您可能想要 修改原點 針對所有操作。請勿使用移動指令！ 在加工樹中，在毛胚行中，點擊 單一原點 並點擊新點。
必須載入機器檔案 才能存取原點的變更。這是因為原點的設定是在機器檔案中完成的。 |
|
|
在線切割加工中，您也可以使用單一原點命令。
它會建立一個新的原點，但仍保留Z0，只有X和Y位置會被修改！
2. 多個原點
|
定義原點的機制與MTE模組相同。當您的專案需要多個原點時，它特別有用。流程如下：
|
|
|
要存取命令，在加工樹中， 右鍵點擊 在 素材 上，然後選擇 加工原點 . |
|
|
|
在彈出式表格中， 右鍵點擊 在空白儲存格上，然後選擇 新增一個原點 或 增加單個原點。
|
|
|
|
在列上使用選取吸管，並選擇實體上的點來定義原點。 使用相同的原理，您可以在零件上定義多個原點，並雙擊原點名稱來重新命名它。 可以將配置儲存以供日後使用，並點擊 確認 以驗證原點。 |
|
|
3. 原點的分配
一旦在原點表格中建立原點，您必須將原點分配給操作。根據您是否使用 MTE 的配置，有兩種方法。
無 MTE 的流程
|
您需要打開加工清單，然後選擇加工平面（組合列表中的加工平面）。 選擇 列 循環需要更改原點，然後 點擊 在 原點變更 按鈕上，以訪問所有已定義原點的下拉列表。為循環選擇適當的原點，然後關閉視窗。
如果您有MTE模組，則不存在「變更原點」按鈕！請閱讀以下內容。 |
|
使用MTE的流程
|
分配在「刀具」選單中的「加工平面」指令中完成。 在操作行中點擊滑鼠右鍵，然後選擇所需的原點。 |
|
在模擬中，每個循環的特定原點將顯示在螢幕上，並且原點的標籤也將在座標對話框中顯示，座標會考慮當前原點的位置。
NC檔案將根據定義的原點計算。
4. 使用特定語法（G55、G56等）的原點
|

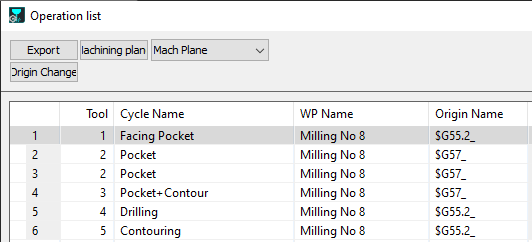

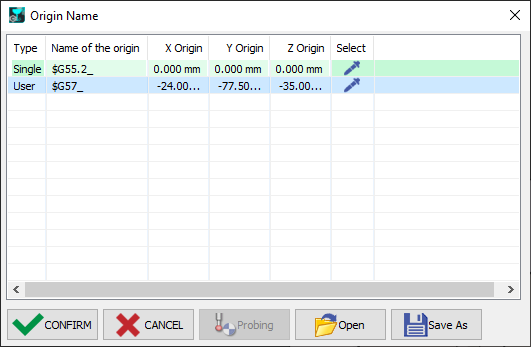

可以使用標準後置處理器理解和應用的特定語法來建立原點。 為此，在 加工原點 指令中，在G程式碼前面輸入原點的名稱，並在後面加上 $ 符號和底線 _ 。例如 $G55.2_ 也請確保在操作清單中為每個循環正確定義了原點名稱：
因此，後置處理器會識別這些新的原點名稱，並將它們實現在生成的G程式碼檔案中。 請觀看右邊的影片，了解此流程的範例。 以下圖像顯示了G程式碼檔案中原點名稱的差異。
|
|
標準原點 |
使用語法的全新定義原點名稱 |
