在 V6.11 版本中，我們已完全更新素材建立的對話框。

此對話框在三種不同的情況下相似：

• 素材建立 , 當您第一次從設計到加工標籤時,

• 編輯素材 , 當您在加工樹中雙擊該行或右鍵點擊並選擇編輯時。

• 加工過程中的素材建立 自動導入實體。

提供三個示範影片，每個影片涵蓋不同的素材建立情境：

• 從 2D 幾何圖形建立素材（DXF 導入）

  • 示範元素選取和應用邊距產生素材。

• 自動實體導入期間產生素材

  • 著重於使用尺寸參數定義圓柱形素材。

• 車削作業的素材設定

  • 說明 "保持與實體的連結" 功能， 安全區域 組態和幾何調整。

銑削和線切割零件

車削零件

素材形狀

立方體 (銑削和線切割放電加工)

您可以點擊此圖示選擇素材的形狀。素材的實際形狀現在顯示在下拉式選單中。

對於圓柱體，您也可以通過定義內徑值將圓柱體定義為管狀

圓柱體 (銑削和線切割放電加工)

從現有實體 (全部)

如果您選擇此選項，則可以通過點擊實體來建立素材。

圓柱形 (車削)

圓柱形棒料也可以通過定義內徑值來定義為管狀。

N邊形 (車削)

例如，建立一個具有N個邊的素材棒，帶有六邊形的面。

通過選擇輪廓 (車削)

透過選擇輪廓來定義素材以產生獨特的形狀。

選擇

保持與實體的連結

我們也可以保持與選擇的連結。因此，如果 幾何圖形 被修改，則 素材 將會自動重新計算。

保持實體

允許您在保留原始實體或網格的同時建立素材。

刪除全部

我們使用‘ 刪除全部 ’按鈕清除所有選取。

選擇所有可見項目

用於選擇螢幕上所有可見的幾何圖形。

尺寸

尺寸

當您的素材已知時，您可以輸入尺寸，例如 長度 , 寬度 , 高度和直徑/半徑（內/外），棒料長度，邊數（對於N邊形素材）

手動重新定義中心

將素材的任何一點定義為中心。

自動居中

自動定義素材的中心。

鎖定尺寸

在編輯時幫助保持相同的尺寸 邊距 .

邊距

邊距(-/+)

邊距允許通過幾何圖形的邊界框偏移來建立素材。

X 和 Y 的邊距相同

這是一個按鈕，可用於輸入 X 和 Y 邊距的相同值。

居中邊距

當任何軸的尺寸被鎖定時，您可以使用「居中邊距」按鈕來確保對應鎖定軸的邊距相等。

安全區域

點擊此選項 將出現一個對話框，您可以在其中設置安全包絡的參數。

素材保留

從現有的實體或網格定義素材形狀時，使用者可以選擇保留實體，而不是通過勾選「保留實體」框將其完全轉換為素材。

這允許通過簡單地修改實體並進行更新來快速修改素材形狀。

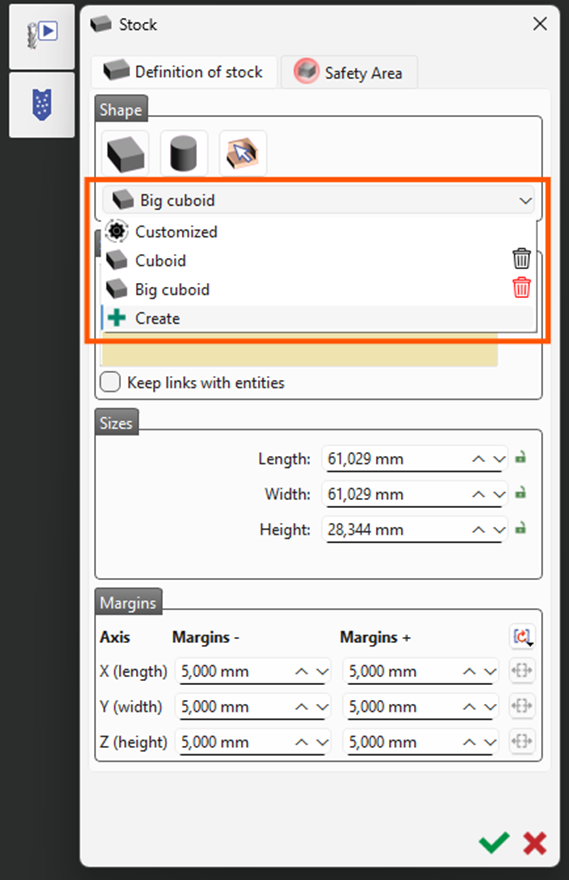

為了簡化素材建立過程，您可以建立一個 素材目錄 包含預設的素材組態。無需每次手動定義素材參數，即可從目錄中選擇預先設定好的素材。

主要功能：

• 產品特定目錄： 素材目錄不會在不同的 GO2cam 產品之間共享。例如，為走心機加工建立的目錄將無法在 horizontal lathe operations.

• 整合式組合框： 素材建立視窗中有一個專用的視窗選單，允許使用者定義自訂素材尺寸和安全區域。

• 參數： 所有對話框參數都儲存在 .mat（材質）目錄中的組態檔中。當從目錄中選擇素材時，所有相關參數將自動載入。

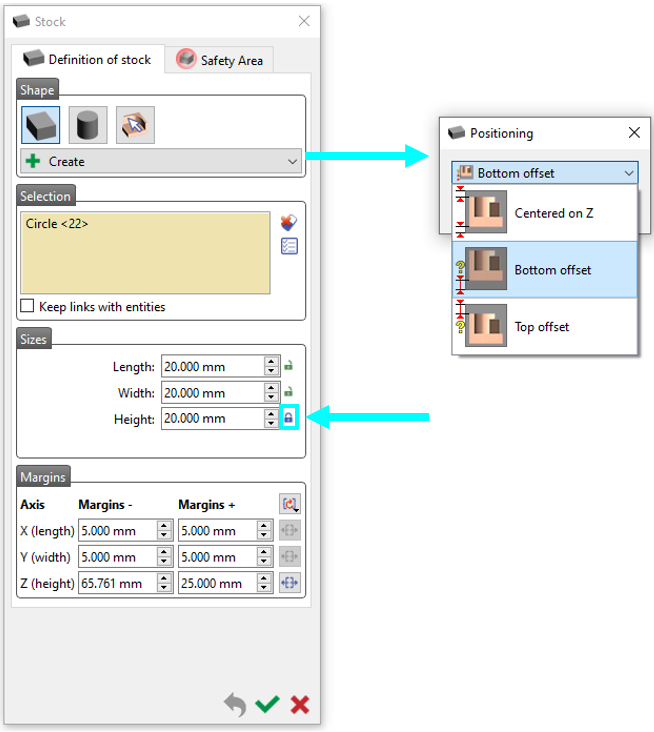

當在銑床產品中鎖定高度值時，必須使用下列選項之一指定素材的 Z 位置：

• Z 中心 – 以 Z 軸為中心對稱放置素材

• 底部偏移 – 從素材底部曲面參考素材位置

• 頂部偏移 – 從素材頂部曲面參考素材位置

此選項可在使用固定高度限制時，精確定位素材。

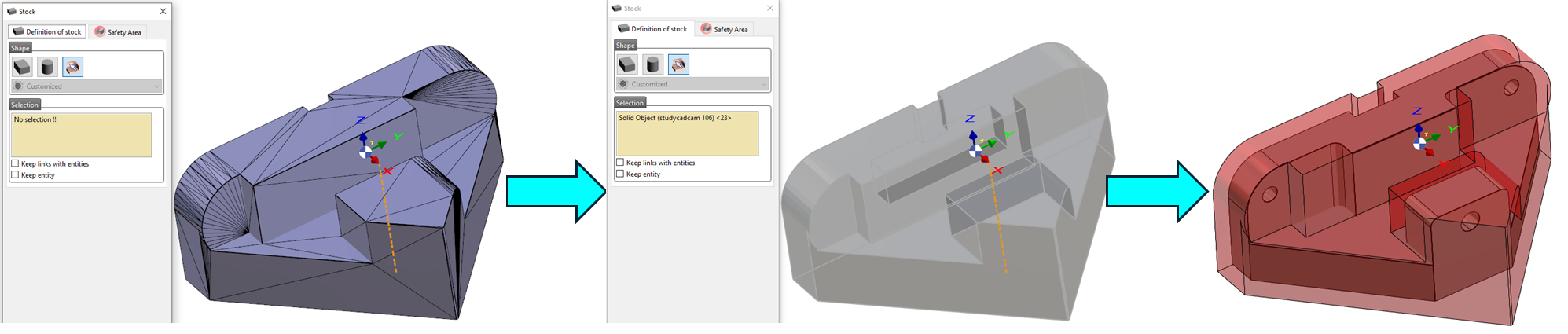

素材管理引擎允許在「素材定義」視窗中使用「從現有實體」命令來選擇要轉換為素材的網格物件（設計或導入）。這將導致所有加工循環計算預設為快速素材模式。由於原始素材是網格，使用者將無法再切換到實體素材計算。

如果素材最初定義為實體，仍然可以在兩個階段將素材的計算轉換為快速模式（網格）：

1. 將現有實心庫存轉換為快速庫存（ 素材管理 方式）

2. 每個循環的庫存計算轉換（個別循環計算模式）

更多關於素材計算和轉換選項的細節，請參考 庫存計算頁面 .

定義鑄件素材有兩種可能性：

1. 您可以導入一個檔案或多個檔案中的多個實體。在導入命令期間，您可以將其中一個實體定義為素材。

2. 第二種可能性是使用指令將素材形狀與零件合併 新增 ，在檔案選單中。合併兩個檔案後，您可以在素材編輯指令中選擇一個實體作為素材。
