兩種型別的實體可以在 GO2cam 中加工成孔：
-
圓
-
孔：具有尺寸和技術資料的功能。
圓的流程
|
幾何圖形選擇 |
選擇要加工的孔並優化快速路徑 |
|
刀具庫 |
選擇刀具 |
|
點到點循環 |
選擇一個循環及其策略，輸入 Z 起點和深度。 |
如果在同一元件上執行多個操作，則必須重複這些操作（例如，定中心 + 鑽孔 + 攻牙）。
孔的流程
|
GO2cam 中有 2 種孔可用： |
|
|
標準孔， |
|
使用者孔。 |
標準 孔
|
位置： 設計 / 線架構 / 孔 和 設計 / 實體 / 功能

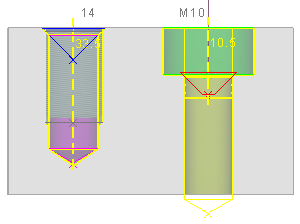

定義 孔的型別 (平滑、攻牙等)、盲孔或通孔、其直徑和深度值。 您可以輸入 標準 M8、M10 等。在表格中讀取。這些表格可以自訂，請閱讀下面的提示。 自動建立可自訂的操作清單。 注意： 標準孔最多為 2 個階段的孔。 對於加工，請前往 銑削 / 孔/功能 / 自動 並點擊 開始計算 圖示。
|
|
標準孔是根據標準化表格定義的。您可以在 csv 格式中定義您自己的表格，並將其儲存在目錄中 GO2camV6**\Holenor .
然後在 工具 / 選項 / 孔 .
中聲明它們 我們建議您將檔案建立在預設檔案的基礎上，以仔細遵守語法。
使用者
孔
位置： 設計 / 線架構 / 孔 和 設計 / 實體 / 實體上的功能
使用者孔僅適用於 HMF (孔加工功能) 可選模組。
其原理是定義 特定孔 模型。

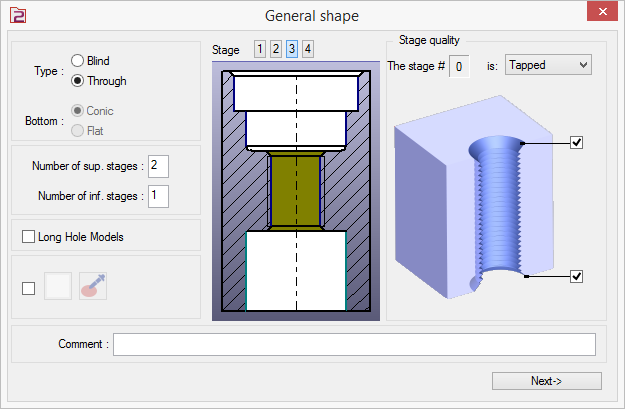

在非常友好的使用者介面中，定義孔的拓撲結構（盲孔或通孔）、階段數和階段品質（平滑、沉頭、攻牙）。

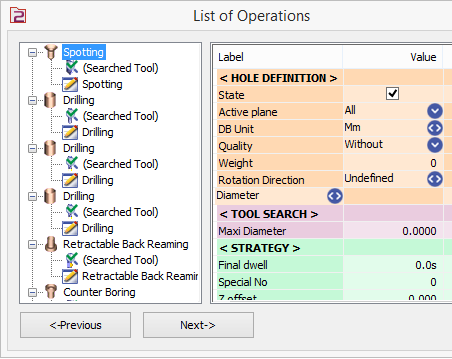

自動建立操作清單以加工此形狀。然後您可以調整此操作清單，新增或刪除操作，甚至定義可能的公式。
|
|
|
這樣，您可以自己定義 孔的庫 您經常加工的。
|
|
|
|
|
|
2 個步驟 |
3 個步驟 |
4 個步驟 |
錐形孔 |
您可以將顏色分配給使用者孔範本。此顏色將在孔辨識期間用於將孔模型應用於彩色孔。
在建立標準孔和使用者孔期間，您現在可以透過點擊此圖示從實體零件中減去孔
加工
您可以使用直接輸入建立孔，透過使用其座標將它們直接定位在草稿上。但是，您也可以在匯入 CAD 檔案時使用孔功能，透過恢復 2D 和 3D 模型。
以下是可能性，詳情請參閱下一頁：
-
2D 匯入：將圓和點轉換為孔，
-
3D 匯入：恢復實體形狀。
|
以前，圓是在主動加工平面的方向上加工的（例如，在範例中垂直）。現在， 圓的法線方向會自動被尊重 ，無需建立額外的平面。 |
|
2D 匯入
|
轉換成孔 |
能力 轉換圓和點 進入 標準 或 使用者孔。 選擇與草稿相對應的模型，並應用尺寸值。 |
位置： 設計 / 線架構 / 孔
3D 匯入
匯入實體模型時，我們可以透過使用命令恢復圓柱形狀：
|
孔辨識 |

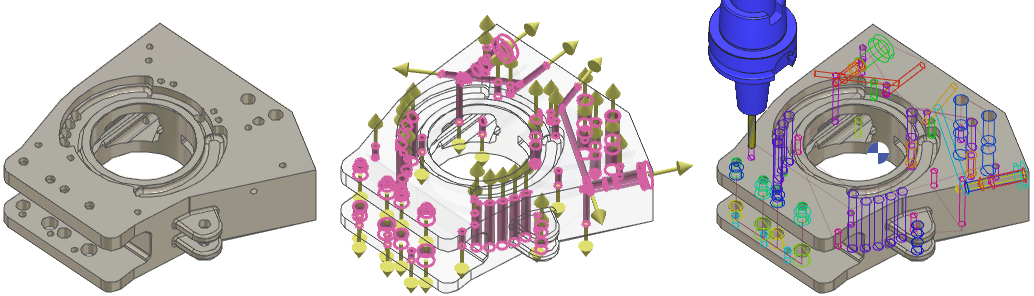

此命令使能夠 自動恢復所有圓柱形狀 在實體中找到。 |
Z 方向是自動給出的（但如果需要，可以由使用者修改），您可以將同軸形狀組合在一起，給予屬性以及許多其他命令。
最後，您可以 將標準或使用者模型分配給每個形狀 。 GO2cam 分析形狀並根據拓撲結構選擇相容的模型。如果有多種可能性，使用者可以選擇要應用的模型。
只需幾分鐘，即可建立所有孔，您就可以開始加工了。為此，您只需切換到銑削，選擇孔 / 自動，然後啟動自動計算。
|
孔向量的顏色已管理，現在可以在 主題 中自訂，按顏色 替代方案 1。 這允許使用者根據其個人化主題調整顏色以獲得更好的視覺效果。 |
|
即使您沒有 HMF 選項，現在也可以存取孔辨識！ 您可以使用它將標準孔應用於實體。 HMF 現在僅限於使用者孔的建立和應用。
|
|
