該指令適用於 實體和 2D 輪廓 ：如果存在 單個實體 零件，它能夠通過啟動指令自動 恢復所有穿過的形狀 到對面。

• 對於 2D 輪廓，必須先定義輪廓，然後才能執行工件分析。 請參閱本教程，以獲取有關完成該過程的指導。

模具和沖頭被識別，以及所有其他形狀，如圓柱體、恆定和漸進錐度、4 軸形狀。

建立一個樹來可視化和分析形狀，它還提供一些指令，例如在輪廓上的自動穿線。

您可以從樹中停用/啟動輪廓，以隱藏或在螢幕上顯示它們。

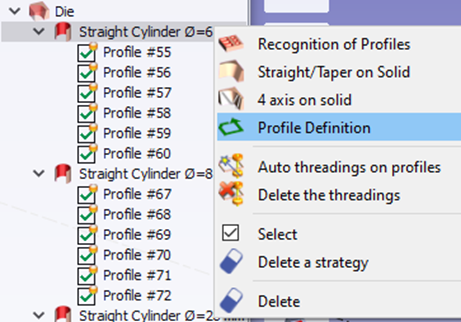

該 輪廓定義 可從輪廓樹訪問，以便在定義 Z 截面後建立輪廓。

當輪廓由 Z 截面建立時，輪廓定義能夠選擇它是否為 模具或沖頭 外形。

該 最大錐度角 允許您避免倒角，但仍然識別套筒。

不同Z軸水平的面也被識別。

您可以觀看一個影片，演示此指令的手動使用：

您可以觀看一個關於最大錐度角和具有不同 Z 軸水平面的影片：

概念 類型學 已被納入定義 切削策略 。在建立或修改策略期間，請在其上按一下滑鼠右鍵以存取「類型學」指令。

有多種類型可供選擇：

• 圓柱直線切割

• 圓柱錐度切割

• 直線切割（任何外形）

• 錐度切割（任何外形）

• 漸進錐度

• 4軸加工。

對於直線和錐度切割輪廓，有兩種類型可用，一種用於任何外形（直線切割、錐度切割），另一種用於圓柱體（直線圓柱體、錐形圓柱體）。這允許區分外形並定義單獨的策略。

一個 最大直徑 並且 最小直徑 也可以為 圓柱體 類型定義。 這有助於更好地分類和分組加工樹中的圓柱體類型循環。

策略類型窗口允許定義在零件分析期間選擇策略的自動化規則。

這大大簡化了流程，如下所示：

• 載入零件。

• 啟動自動零件分析。 策略會根據定義的類型自動應用於每個輪廓。

• 執行自動穿線。

• 執行以計算加工。

零件分析中的新選項：匯出穿線點

匯出穿線點可以生成穿線點清單，其中包含其座標和直徑值。 檔案格式為 *.xml。

注意：零件分析也適用於 2D 輪廓！
