簡介
PMI 非常重要，尤其是在數位檢測中。 它被定義為包含在 3D CAD 文件中的任何非幾何資料。 PMI 通常包括表面輪廓和公差等資料。 一個優點是可以將工程資料嵌入到原始 CAD 文件中，而不是依賴 2D 圖紙來傳達工程資料。 PMI 是一個可選模組。
帶有 PMI 的 CAD 格式
以下是包含 PMI 的 CAD 格式清單：
-
*.CATPART (CatiaV5)
-
*.PRT (NX)
-
*.PRT (Creo)
-
*.SLDPRT (SolidWorks)
-
*.JT
-
*.STEP (僅 AP242)
Inventor 和 SolidEdge 也可以管理 PMI，但 GO2cam 無法在原生檔案格式中讀取它們； 您應該匯出 STEP AP242 來讀取它們。
GO2cam 中的流程
若要使用從匯入的實體檔案（任何格式）匯入的 PMI 功能，可以執行以下操作：
-
自動建立專用於 PMI 的工作平面。
-
右鍵點擊 尺寸以獲取資訊。
- 選定的面是 突出顯示
- 另外兩個 參考面 也顯示。
|
PMI 中的新功能，用於在兩個實體面之間運行測量以修改值。 這僅適用於距離和直徑的註釋。 |
|
|

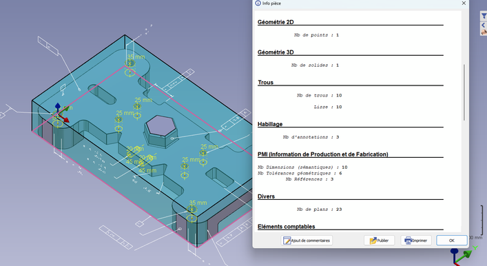

在「零件資訊」中新增的 PMI 類型 按類型給出 PMI 數量的詳細資訊：
Nb 尺寸（語義）
編輯尺寸僅適用於尺寸（語義） |
|
Note: PMI can also be managed in the Control command: 點擊這裡 for more info.
