加工的模擬是 cadcam 程式設計中的重要步驟。

它能夠控制和驗證加工過程，檢測程式設計錯誤，並檢查與機器環境和刀架可能的碰撞。

• 可以訪問模擬 在選單中 NC 檔案。 選擇動態、刀具路徑或更快的 3D 模式。

• 它也可用 在加工樹中 ，在操作中右鍵單擊。 在這裡，您可以訪問銑削中的動態和刀具路徑和 3D 更快模式。

• 您也可以在建立操作後立即通過在背景中右鍵單擊並選擇“模擬”來視覺化模擬。

跳轉到循環

引入一項新功能，允許您立即運行特定循環的模擬，而無需計算之前的操作。 此功能可供加工樹中的每個銑削和車削操作使用，在 模擬 > 跳轉到循環 選項下。

• 連續

單擊“播放”圖標將連續運行模擬。

• 一步一步

單擊此圖標啟動 一步一步 模式。您也可以按鍵盤上的空格鍵。

坐標 ：單擊此按鈕以顯示模擬刀具路徑的點的坐標。

還提供了一些其他有趣的信息：

• 在對話框標題中：循環名稱、工作平面、刀具名稱

• 運動的性質：線段、圓弧 CW 或 CCW、快速等。

• 元素的長度 (L) 和半徑 (R)

• 進給值。

• 現在為我們模擬的每個操作顯示 原點的名稱 。原點的標籤（在本例中，它被命名為 Pocket Left ）在坐標對話框的右上角可見。

選項 ：調整顯示、碰撞檢測和精度、圖像創建等。

在動態模擬中：

• 顯示：實體和隱藏線、實體、隱藏線、如果設置則暫停、如果循環更改則暫停

• 刀具路徑：顏色選擇，

• 碰撞檢測：使用工件夾具，使用零件

• 精度，刀具精度，顏色循環，簡化加工。

碰撞分析 （僅在動態和更快的 3D 中）。

如果在選項對話框中將選項設置為 ON，則會檢測到碰撞並在樹中顯示。 圖標上添加了一個氣泡以顯示狀態：

• 綠色：無碰撞。

• 橙色：檢測到過切。 刀具似乎切削了過多的材料。 例如，如果您在操作中定義負的素材預留量，就會發生這種情況！

• 紅色：發現並分析了碰撞。

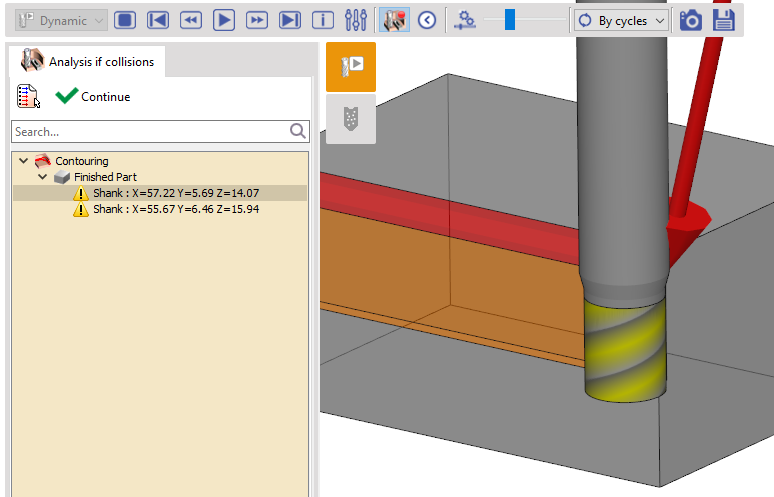

當您單擊圖標時，您將打開碰撞樹。 在這裡，我們被告知了碰撞中的元素：與刀具（切削部件）、刀柄或刀架碰撞的成品或素材。 還給出了碰撞點的坐標。 在屏幕上，紅色的箭頭顯示了碰撞的位置，並且接觸點在素材中以紅色顯示。

顯示/隱藏額外的功能，這些功能對於每個可用的模擬都不同。

控制 模擬速度 使用光標。 單擊此圖標可重置為默認速度。

選項

提供不同的 刀具路徑可視化 模式； 刀具路徑的顏色在“選項”對話框中定義。

在模擬“刀具路徑”中：

• 標準：我們在刀具中心顯示刀具和刀具路徑

• 無刀具：不顯示刀具，刀具路徑是刀具中心

• NC 路徑：模擬遵循刀具路徑參數（零件或左偏移或右偏移）

在模擬“動態”中：

• 無：不顯示刀具路徑的軌跡

• 按循環：刀具路徑按循環顯示

• 按級別：為每個 Z 級別顯示刀具路徑

• 按長度：刀具路徑根據在“選項”對話框中定義的長度顯示。

創建一個 形象 模擬的任何時刻。 圖像保存在目錄 IMG 中。 提供了四種類型的格式文件：*.BMP、*.JPG、*.PNG、*.TIF（僅在動態和更快的 3D 中）。

建立 STL 文件： 在 t 時刻建立素材並以文件格式 *.STL 匯出。 該文件保存在目錄 Ascii 中（僅在動態和更快的 3D 中）。

• 當我們退出模擬時，我們 保持視圖和縮放級別 那 we have defined during simulation.

• 我們現在可以 編輯任何循環 在運行模擬時，只需在加工樹中雙擊它即可。

• 簡化加工 選項：

  • 預設情況下，4 軸同步粗加工的 2 個新循環的模擬是通過固定零件和繞著刀具旋轉來實現的。 為了更逼真（但計算時間更長），您可以在選項對話框中關閉選項「 簡化加工 」。

  • 攻牙操作 ：我們可以模擬 攻牙步驟 同時關閉「簡化加工」。

啟動逐步模式時，速度會自動設定為預設值； 現在，如果游標值低於預設值， 我們在逐步運行時保持緩慢。

這種新行為能夠模擬在展開平面上的刀具路徑，例如在車銑複合機床上纏繞的溝槽。 以前，模擬總是太快！

您可以在模擬中觀看關於去毛邊和斷屑坐標的影片：

您可以在循環中觀看關於暫停的影片，中斷和攻牙步驟：
