簡介
|
建立一個標準化的孔，定義其類型、直徑和深度。系統會自動定義一個用於加工的操作清單。 |
備註：
|
||
|
|
孔編輯器： 可用於更改孔的類型或其值。 編輯元素 （Ctrl-H）在孔上可以修改 其位置 而已。 |
|
|
||
|
轉換成孔 |
|
|
實體孔識別 |
|
|
徑向孔 |
|
|
|
軸向孔 |
|
|
|
斜孔 |
|
建立標準孔
建立標準孔分為三個步驟：
1. 定義標準孔
2. 選項： 建立我的最愛和自訂操作清單
3. 將孔定位在設計中
1. 定義標準孔
對話框分為三個索引標籤：
-
孔模型： 定義拓撲和尺寸
|
a. 在對話框區域中選擇孔的類型： |
||
|
盲孔 平順 孔 |
|
|
盲孔 攻牙 孔 |
|
|
貫穿沉頭孔 孔 |
|
|
貫穿平順 孔 |
|
|
貫穿攻牙 孔 |
|
|
平底平順孔 |
|
|
b. 是否定義 倒角 在孔的頂部。 |
||
|
若要定義倒角，請啟用 倒角 直徑 的核取方塊並輸入直徑值。 |
|
|
|
c. 如果孔是標準化的，請填寫 標準 欄位（例如：M6）。 |
||
|
如果您必須定義標準化的孔，例如 M10，對於大多數模型，您可以在「標準」欄位中存取包含各種模型的下拉式清單。選擇所需的模型，參數將自動更新。 |
|
|
|
d. 設定補充參數 |
||
|
補充參數可在 參數 區段下找到（名稱會根據所選孔的類型而有所不同）。 在此處可以存取與所定義孔類型相關的參數，例如攻牙螺距以及沉頭孔操作的直徑和深度。 對於標準化的孔，值會自動填寫，並來自 GO2cam 標準檔案， Standard.csv 適用於攻牙孔和沉頭孔，以及 Tol.csv 適用於鉸孔。 |
|
|
|
您可以使用 csv 格式定義自己的標準檔案，並將其儲存在 GO2cam\Holenor 目錄中。然後在 工具/選項/孔 中宣告它們。我們建議您根據預設檔案建立檔案，以符合語法。 |
|
|
-
一般 索引標籤：孔的方向
|
此頁面允許 定義法線 孔的 您可以給出 X、Y 和 Z 軸上的向量方向。預設情況下，位置為 X0 Y0 Z1，位於參考平面的 Z 方向。 吸管可以選擇一個實體面來自動恢復方向。 |
|
-
操作清單
|
一個 操作清單 自動關聯到 標準孔 關於孔的類型和特性。 此清單呈灰色顯示，因為您無法修改它；它們在此階段僅供參考。
注意：
|
|
您可以在下面的章節中找到一些範例： 標準孔範例
2. 可選動作：
這兩個選項僅適用於 HMF 套件！
a. 我的最愛
b. 自訂操作清單
|
此命令提供調整清單中操作和修改其參數的方法。 點擊此處了解如何 管理和修改操作清單 |
3. 孔的位置
a.
如有需要，輸入對應於孔頂部的海拔高度（Z 值）。
b.
定義孔的位置：點擊一個點或在對話框中輸入其座標。
加工：
前往
銑削
,
孔
選單，然後選擇
自動
並遵循下個階段。
標準孔範例

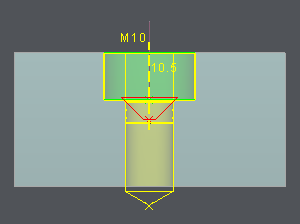

1. M10 螺絲的沉頭孔
|
選擇 貫穿沉頭孔 孔 |
|
|
勾選倒角方塊。 |
|
|
選擇 M10 在標準欄位中：直徑欄位用於 鑽孔直徑 ；它會自動填寫 (10.5 mm)。深度無關緊要，沉頭孔始終貫穿材料。 |
|
|
點擊參數對話框；沉頭孔 直徑 (20.4 mm) 和 高度 (10.5 mm) 會自動定義， 倒角直徑 (11.55 mm) 也是如此。 |
|
|
如果需要，您可以修改這些值。
現在只需點擊即可將孔放置在螢幕上。 |
|

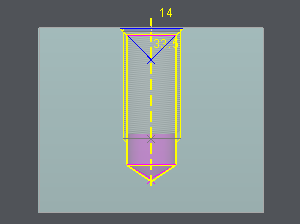

2. 盲孔螺紋孔 M14
|
選擇 盲孔螺紋孔 孔 |
|
|
勾選倒角方塊。 |
|
|
選擇 M14 在標準欄位中：直徑欄位用於 攻牙直徑 ; 它會自動填寫 (14 mm)。輸入 攻牙 深度的值 (範例 27 mm) |
|
|
在參數對話框下；攻絲 節距/節距 (2.0) , 鑽孔直徑 (12 mm)和 倒角直徑 (15.40 mm)會自動定義。最後， 鑽孔深度 必須由使用者定義。如果根據攻牙深度不正確，則在對話框底部顯示錯誤訊息。 |
|
|
如果需要，您可以修改這些值。
現在只需點擊螢幕上要放置孔的位置即可。 |
|
