List of new features and Improvements of GO2cam V6.11.201 , released on 1 marzo 2024 . Miglioramenti aggiunti durante il ciclo di vita della versione: Miglioramenti delle revisioni |
|
Icone utilizzate nelle tabelle seguenti |
|
Nuove funzionalità |
|
Miglioramenti |
|
Web e servizi |
|
|
|
L'utente può creare un account e quindi potrà accedere a diversi servizi con un solo portale :
Questo portale fornisce anche informazioni e notizie interessanti su GO2cam. Posizione: Aiuto>Portale Web È stato introdotto in GO2cam V6.10.206, a luglio 2023. |
|
|
|
go2transfer è un servizio di Trasferimento file dati per utenti finali GO2cam. Posizione: File>go2transfer sicuro È stato introdotto in GO2cam V6.10.206, a luglio 2023. |
|
|
Installazione, sistema e hardware |
||
|
|
Sistema |
File eseguibili i file GO2cam (*.exe) ora hanno una firma digitale valida . Questa firma garantisce l' autenticità e integrità del file eseguibile. Impedisce ai firewall di bloccare la loro installazione. |
|
|
|

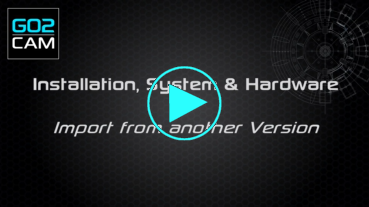

Possibilità di recuperare dati utente dalla versione precedente , come file di configurazioni, utensili, file tec, simboli, ecc. Posizione: Strumenti>Importa da un'altra versione |
|
|
|
|
Ora in GO2cam, l'utente verrà informato di un nuovo aggiornamento tramite un messaggio:
|
|
|
|
|
Hardware |
Gestione di DPI (punti per pollice) Nelle impostazioni di visualizzazione di Windows, è possibile modificare le dimensioni di testo, applicazioni, ecc. al 125, 150%, ecc. Questa modifica è ora gestita perfettamente in tutte le finestre di dialogo GO2cam. |
|
|
|
Apri parti |
Compatibilità: l'apertura di un .PCE file inferiore a V5.8 (2008) è impossibile. |
|
|
Interfaccia di programmazione delle applicazioni (API) |
||
|
|
L'API GO2cam è stata completamente rinnovata, cambiando il linguaggio di programmazione da Pascal a Javascript . È stata anche scritta una nuova guida per l'API: API Javascript GO2cam |
||
|
|
Molti Nuove funzionalità sono inclusi nell'API:
|
|
|
|
|
Nuovo editor È possibile scrivere lo script direttamente in GO2cam eseguendo questo nuovo editor. È inoltre possibile ottenere un'anteprima del programma e convalidare il risultato sulla scena. Posizione: menu Strumenti |
||
|
|
Nuova macro standard: Famiglia di parti Questo consente di definire un elenco di parti con caratteristiche simili ma con dimensioni leggermente variabili in modo da ridurre il tempo necessario per programmare la lavorazione di ciascuna parte. Il video a destra fornisce una panoramica della macro. Un altro video è disponibile nella pagina della guida dell'API che mostra come creare una configurazione di famiglia di parti. |
|
|
|
|
In GO2cam V6.10, il Macro standard fornito per molti anni è stato rimosso dal software. Abbiamo riscritto la maggior parte di quei programmi nel Javascript linguaggio; sono di nuovo disponibili. |
||
|
Interfaccia utente grafica |
||
|
|

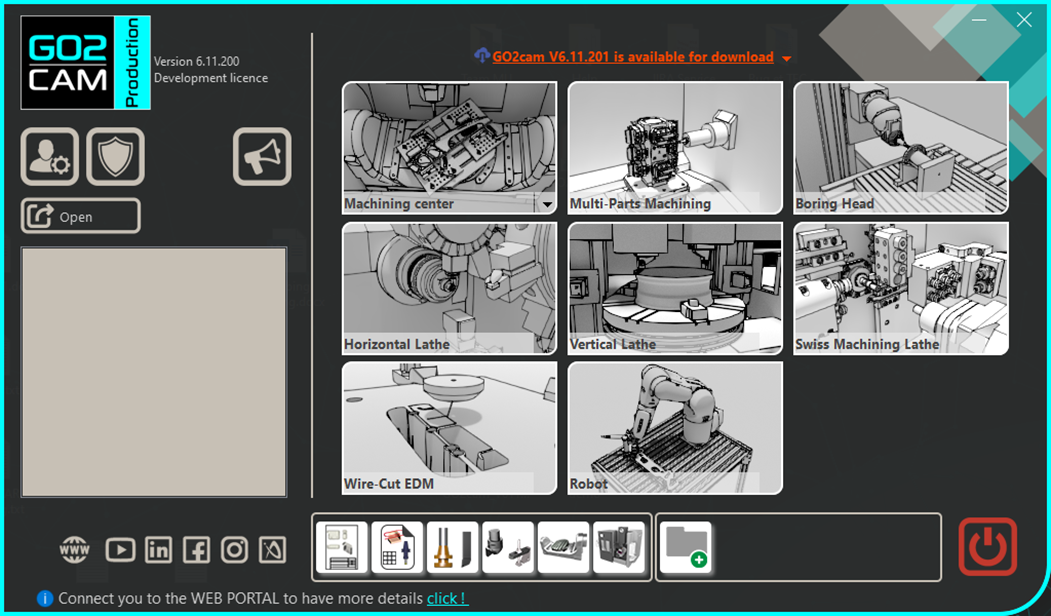

4. Banner accattivante che segnala la disponibilità degli ultimi aggiornamenti . |
|
|
|
|
Grafico |
Nuovo logo GO2cam per:
|
|
|
|
Ora l'utente può modificare trasparenza con precisione utilizzando il cursore dinamico nella parte inferiore dell'albero della macchina, più nessuna opzione ON/OFF. |
||
|
|
Menu di lavoro |
La scheda del menu di lavoro può ora contenere più menu (>6):
|
|
|
|

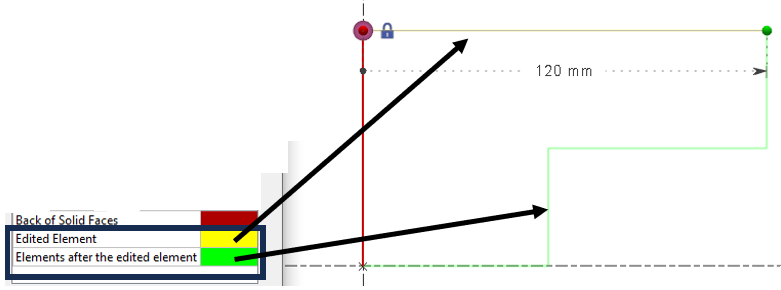

Sono stati aggiunti due nuovi colori di entità. Elemento modificato: l'elemento che viene modificato cambia nel colore impostato. Elementi dopo gli elementi modificati: tutti gli elementi che seguono l'elemento modificato cambiano nel colore impostato. |
|
|
|
|
Il colore dei vettori dei fori è gestito e ora può essere personalizzato in Tema dal colore per Alternativa 1. Questo consente all'utente di regolare il colore per una migliore visualizzazione, in base al proprio tema personalizzato. |
||
|
|
Ora è possibile aggiungere il colore alle facce posteriori delle superfici per distinguerle facilmente. La personalizzazione del colore può essere eseguita in Strumenti>Opzioni>Tema> nella parte posteriore delle facce solide. |
|
|
|
|
Nuova unità per la durata creata per differenziarsi dall'unità di tempo:
Consente inoltre di avere la stessa unità ma con precisione diversa! La durata può essere definita in secondi o millisecondi . |
|
|
|
|
Nuovo Editor JavaScript è stato aggiunto sotto Strumenti menu. Questo API consente di scrivere script e migliorare l'automazione del processo. |
||
|
|
Ci sono diversi miglioramenti all' personalizza barre degli strumenti opzione:
|
|
|
|
|
|
|
|
|

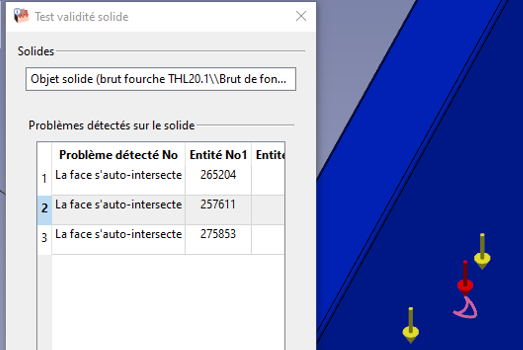

Generalità geometriche |
||
|
|
Se vogliamo spostare un solido in un piano e quel piano scelto è stato creato su una faccia dello stesso solido, vietiamo questa azione. Il piano non viene visualizzato nell'elenco dei piani di destinazione possibili. |
||
|
|
Il sistema di assi di spostamento in sistema di assi è un nuovo comando che aiuta l'utente a spostare qualsiasi geometria in qualsiasi asse definito dall'utente. |
|
|
|
|
L'interfaccia per la finestra di dialogo Testo è stata aggiornata con nuove icone e con nuove funzionalità aggiunte come:
|
|
|
|
Geometria wireframe |
||
|
|
Per la geometria wireframe: quando modifichiamo un elemento, il suo colore e il colore degli elementi costruiti dopo di esso possono essere personalizzati nella pagina Tema di Strumenti>opzioni. Per ulteriori informazioni, consulta la nuova funzionalità per Tema . |
||
|
|
Angolo opzione è stata aggiunta per il Poligono e Elica comandi, consentendo di definire l' angolo di partenza dell'elemento. |
|
|
|
|
Un' Punto medio modalità di creazione è stata aggiunta nel Punto comando. Ciò offre la possibilità di creare punti esattamente a metà distanza di 2 punti ; che possono essere estremità, centri o punti. |
|
|
|
Geometria elettroerosione a filo |
||
|
|

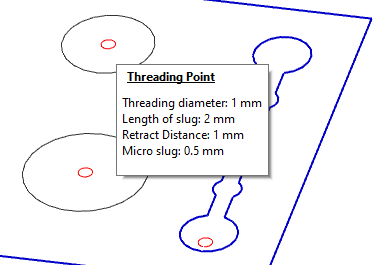

Punto di filettatura |
Quando si creano punti di filettatura, le informazioni non vengono più visualizzate sullo schermo. Le informazioni ora sono fornite in un pallone passando il mouse sopra il punto di filettatura.
|
|
|
Piani di lavoro |
||
|
|
|
|
|
|
|
Interfacce CAD |
||
|
|
Importazione solida con Interop: L'importazione di file nativi ora consente per leggere la funzione Fori da i seguenti sistemi CAD:
|
||
|
|
Interfaccia SolidWorks |
Possibilità di caricare Configurazioni SolidWorks . È possibile caricare più configurazioni contemporaneamente (ad esempio 1 configurazione che include la parte e un'altra configurazione che include il grezzo). |
|
|
|
Importazione Dxf/Dwg : Il nostro rapporto di log evidenzia il numero di cerchi con centri univoci. Ad esempio, se un file include 20 cerchi, ma solo 14 centri distinti, indica che ci sono 14 fori distinti nella parte. |
||
|
|
Il processo di importazione è stato rinnovato:
|
|
|
|
|
Importazione solida automatica
|
Possibilità di assegna colori durante importazione solida automatica in tornitura agli elementi silhouette in base ai colori del solido.
|
|
|
|
|
|
|
|
|
Nuova funzione nel PMI per eseguire il misura tra 2 facce solide per modificare il valore. Questo funziona solo per le annotazioni di distanze e diametri. |
||
|
|
Tipi di PMI sono aggiunti in 'Info pezzo'
Viene fornito il dettaglio del numero di PMI per tipo:
Nb Dimensioni (semantica) / Nb Dimensioni (grafica) /
La modifica delle dimensioni funziona solo con Dimensioni (semantica) |
||
|
|
Nuova importazione: Rhino software CAD. Il formato del file è *.3DM. Importazione di elementi 2D e solidi. |
||
|
Funzionalità fori |
|||
|
|
Creazione di modelli di fori utente |
|
Nuovo comando: Gestione dei fori utente Questo nuovo comando consente di inserire nella libreria dei fori utente e anche di accedere ai Creazione di nuovi modelli . |
|
|
|
Nuova finestra di dialogo è stata creata con gli stessi parametri delle versioni precedenti. I parametri sono organizzati in modo diverso, in 3 schede diverse
|
|
||
|
|
Nelle nuove finestre di dialogo, abbiamo aggiunto una scheda chiamata Normale . Consente di definire la direzione normale dei fori. È possibile indicare la direzione del vettore negli assi X, Y e Z. Per impostazione predefinita, la posizione è X0 Y0 Z1, da posizionare nella direzione Z del piano di riferimento. La pipetta consente di selezionare una faccia solida per recuperare automaticamente la direzione. |
|
||
|
|

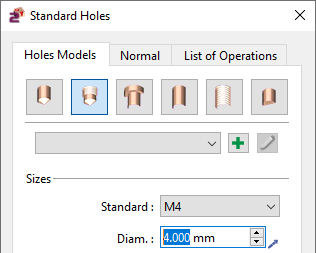

Implementazione di una nuova finestra di dialogo per i fori standard. Abbiamo anche aggiunto 2 miglioramenti:
|
|||
|
|
Implementazione di una nuova finestra di dialogo per i fori standard. Inoltre, l'anteprima del foro è ora dinamica sullo schermo. |
|||
|
|
Quando si riconoscono fori passanti, il direzione predefinita del foro riconosciuto è stato migliorato. |
|||
|
|
Il colore dei vettori dei fori è gestito e ora può essere personalizzato in Tema dal colore per Alternativa 1. Questo consente all'utente di regolare il colore per una migliore visualizzazione, in base al proprio tema personalizzato. |
|
||
|
Funzionalità di lavorazione |
||
|
|
Funzionalità di fresatura |
Il riconoscimento di Tasche ora può separare aperte e fasi chiuse creando quindi funzionalità separate per ciascuna. |
|
|
|
Funzionalità di fresatura |
Nella finestra di riconoscimento, ora è possibile scegliere una libreria di modelli di fori (standard o utente). Il riconoscimento assegnerà quindi il primo modello compatibile trovato nella libreria selezionata ai fori riconosciuti. Nota: questa è solo un'applicazione se è presente il pacchetto HMF. |
|
|
|
Funzionalità di fresatura |
Lavorazione di scanalature:
|
|
|
|
Funzionalità di fresatura |
L'ottimizzazione nell'ordine di lavorazione è stata migliorata quando è attivata l'opzione 'Unisci funzionalità identiche':
|
|
|
|
Funzionalità di fresatura |
Calcolo della distanza minima (RGMF_SHORTED_DISTANCE): Il calcolo della distanza minima non è limitato solo alla distanza tra tasca e isola, o tra 2 isole distinte. Ora siamo anche in grado di determinare l'area più stretta di una tasca. ( Vedi video - Miglioramento generale ) |
|
|
|
Funzionalità di fresatura |
Salva file di configurazione: Nella finestra di riconoscimento automatico, è possibile caricare/salvare file di configurazione, che contengono i tipi di funzionalità da cercare, nonché gli opelist associati. Questi file (estensione .inifeat) vengono salvati nella directory GO2cam Ini. ( Vedi video - Miglioramento generale ) |
|
|
|
Funzionalità gola in tornitura
|
Nuovo comando per creare gola , in Creazione albero:
|
|
|
|
Funzionalità di fresatura in tornitura |
Il riconoscimento Millturn differisce dalle operazioni di fresatura identificando le funzionalità su più piani.
Nel modulo di tornitura, è necessaria una licenza attiva per la fresa di fresatura. Altrimenti, alcune funzioni non saranno disponibili. La finestra di dialogo assomiglia a quella di Fresatura, ma senza opzioni di sfacciatura, taglio (silhouette) o sbavatura. Tuttavia, ora include le operazioni di tornitura. |
|
|
|
Funzionalità di fresatura in tornitura |
Le aree di lavorazione della parte a volte possono essere eseguite in modo assiale o radiale (ad esempio, un N-pan attorno all'asse di rivoluzione).
Per il momento, il caso assiale è scelto per impostazione predefinita. C'è ancora un'opzione da aggiungere nella finestra di dialogo. ( Vedi video - Funzionalità in MillTurn ) |
|
|
|
Funzionalità di fresatura in tornitura |
Il riconoscimento Millturn si estende all'identificazione delle funzionalità in un piano di sviluppo, basato su facce di rivoluzione piuttosto che su facce planari.
( Vedi video - Funzionalità in MillTurn ) |
|
|
|
Funzionalità di fresatura in tornitura |
Avvia un OPL di tornitura automatica basato sui parametri riconosciuti, adattandosi al mandrino principale o secondario in base alla selezione del piano (rivoluzione o piano di ripresa/ritorno). Grigio se il ciclo esiste nell'albero di lavorazione.
|
|
|
Generalità di lavorazione |
||
|
|
La creazione di Grezzo è stata completamente rinnovata! Sono disponibili molte nuove funzionalità e miglioramenti; li introduciamo in 3 video che presentano 3 situazioni diverse:
|
|
|
|
|||
|
|
|||
|
|
Nuovo processo per definire le origini . Per omogeneizzare il meccanismo con il modulo MTE, abbiamo aggiunto la tabella Origini Lavorazione , nell'Albero di Lavorazione, Linea Grezzo. È particolarmente utile quando sono necessarie diverse origini nel progetto.
Di conseguenza, abbiamo annullato la possibilità di definire un'origine per un'operazione nell'Albero di Lavorazione, Operazione > Tecno Tragitto. |
|
|
|
|
Percorso utensile e Dinamica Simulazioni Il nome dell'origine è ora indicato nella tabella delle coordinate. |
||
|
|
|
|
|
|
|
Copia utensile su più cicli contemporaneamente. Ora è possibile sostituire un utensile con un altro all'interno di un insieme definito di cicli, a condizione che tutti i cicli siano nella stessa cartella. Esistono due modi per farlo:
|
|
|
|
|
Trascina e rilascia In precedenza, l'opzione di utilizzare trascina e rilascia era limitata alla creazione di un nuovo ciclo nel processo di selezione della geometria. Ora è disponibile anche quando si modifica un ciclo esistente. |
|
|
|
|
numero refrigerante nella lista delle operazioni Nuova capacità di copiare un numero refrigerante:
|
|
|
|
|
Lista delle Operazioni Abbiamo aggiunto un nuovo campo nella lista delle operazioni: Refrigerante specifico |
||
|
Opelist e strategie EDM |
||
|
|
|
Una nuova casella di selezione è stata inclusa nella finestra delle opzioni di automazione che consente di definire un colore su cui il ciclo di filettatura nell'opelist verrà applicato. Questa funzione è collegata a un'altra funzione relativa all'importazione automatica di un solido con silhouette colorate . |
|
|
|
Disattiva la visibilità dei vettori Per le operazioni simultanee a 4 e 5 assi, nuova opzione per Nascondi vettori. Disponibile nel gestore opelist con un clic destro sull'operazione. |
||
|
|

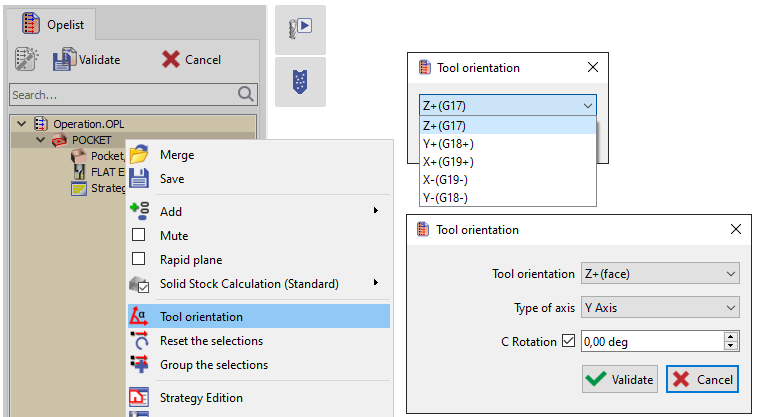

Orientamento utensile Nel gestore opelist, abbiamo aggiunto la possibilità di definire l'orientamento dell'utensile per ogni operazione. Le finestre di dialogo di Fresatura e Tornitura presentano opzioni diverse. |
|
|
|
|
Riferimenti automatici : aggiunta di una colonna Formula Consente di forzare il parametro Profilo, altitudine, ecc. in base a un parametro definito nell'opelist. Questo porta alla parametrizzazione dell'input degli opelist, che può essere eseguita con la sua finestra di dialogo. |
||
|
|
Riferimenti automatici : ora possiamo selezionare Feature (tutte le Feature e le Feature di colore) come riferimenti automatici per le operazioni manuali (contornatura, scanalatura, ecc.) |
||
|
Simulazione |
||
|
|
|
|
|
|
|
Nella finestra di dialogo di Coordinate, ora visualizziamo il nome dell'origine per ogni operazione che simuliamo. |
||
|
|
Sono state aggiunte delle icone per i 2 elenchi a tendina:
|
|
|
|
Ambiente macchina utensile (MTE) |
||
|
|
|
Ora puoi creare punti di interruzione per interrompere la simulazione in quella posizione per MTE Controllo e Controllo CN tramite:
Se si esce dalla simulazione MTE o NCcontrol, i punti di interruzione vengono salvati automaticamente . E quando riavviamo la simulazione, vengono rimessi al loro posto. Se salva il pezzo , i punti di interruzione vengono mantenuti. |
|
|
|
Utensili |

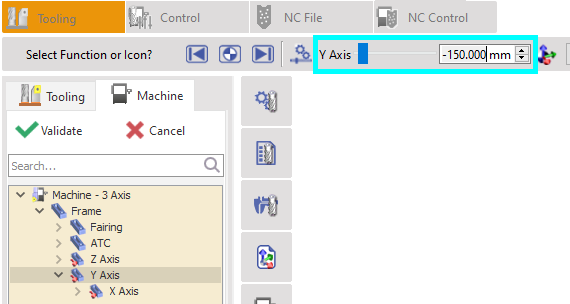

Durante la modifica di un asse della macchina, valore del percorso asse viene ora visualizzato. |
|
|
|
Collegamento degli assi |
Nuova possibilità di collegare due assi insieme. Puoi applicare questa opzione durante la creazione della macchina. Nella creazione cinematica, fai clic con il pulsante destro del mouse su un asse e scegli ‘ Collega un componente ’. Lo scopo è quello di pilotare due o più assi insieme. |
|
|
|
Numerazione utensili |
Nuova possibilità di modificare il numero dell'utensile quindi modificando la posizione dell'utensile dopo il montaggio dell'utensile. È possibile fare doppio clic sul supporto utensile o fare clic con il pulsante destro del mouse sul supporto utensile, quindi " Cambia posizione ” per visualizzare una finestra in cui immettere il nuovo numero di supporto utensile. Il supporto utensile di destinazione deve essere vuoto. |
|
|
|
La funzione di confronto è stata aggiunto nel controllo MTE . È disponibile direttamente durante la simulazione della lavorazione. Quando si avvia la simulazione, il confronto non è attivo, ma una volta interrotta la simulazione, il confronto viene ricalcolato. Il confronto è stato anche migliorato, guarda un video qui: Confronto |
||
|
Fresatura e forma a 2 assi |
||
|
|

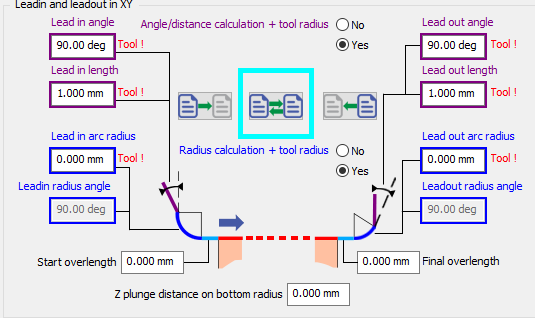

Per Operazioni manuali , è stata aggiunta una nuova opzione che consente di invertire i parametri per l'impegno e il disimpegno. |
|
|
|
|
Angoli esterni: Nella finestra delle opzioni, nuova opzione di percorso utensile per il trattamento degli angoli esterni: generare cappi . Permette di garantire una buona qualità degli angoli. Ciò è possibile solo per il percorso utensile al centro (non parte, compensazione) |
|
|
|
|
Passate laterali nella contornatura Passate indipendenti viene rinominato in Passate compatte. Compatte significa che nessun ritiro è programmato tra le passate. L'opzione è non disponibile (disattivata) se il percorso utensile ‘ Pezzo ’ è scelto: le passate saranno sempre ‘indipendenti’ (non compatte) e avranno sempre guadagno/perdita di compensazione per ogni passata. |
||
|
|

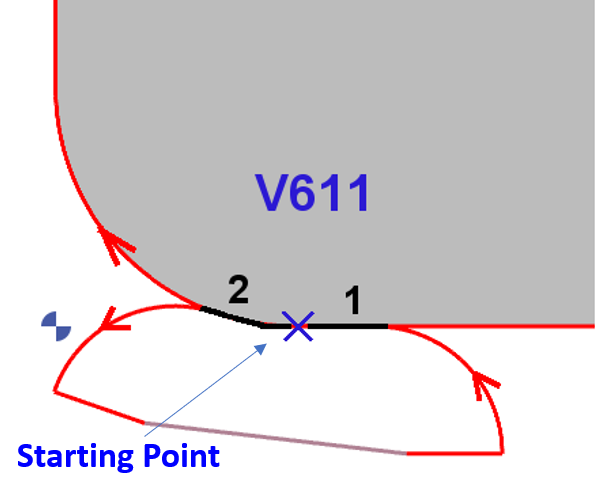

Miglioramento nel calcolo di Prolungamenti per profilo chiuso con 1° e ultimo elemento tangente. In V611, i prolungamenti tengono conto della forma del profilo . Prolungamento iniziale (1) è tangente all'ultimo elemento e prolungamento finale (2) è tangente al primo elemento . |
|
|
|
|

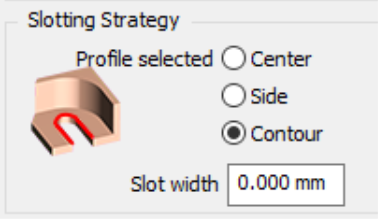

2 nuove opzioni nella Scanalatura:
|
|
|
|
|
Cicli di immersione |
Abbiamo aggiunto rompi truciolo opzioni nelle contornatura in sgrossatura tuffo e sgrossatura tuffo tasca operazioni . |
|
|
|
Nuovo Rotazione impegno velocità Nella pagina strategia, il La Profondità di impegno deve avere un valore , a meno che l'Avanzamento impegno e la Rotazione impegno rimangano disattivate |
||
|
|
Ciclo alesatura profonda e attacco sferico sono stati separati in 2 cicli. Alesatura profonda è stato rinominato in Alesatura profonda. |
||
|
Fresatura 3 assi |
||
|
|
Interfaccia utente |
Il menu chiamato ‘Fresatura multi-assi’ ora si chiama Fresatura di forme . In precedenza includeva sistematicamente i menu per la simultaneità a 4 e 5 assi, mentre ora potrebbero esserci solo operazioni di fresatura a 3 assi, a causa della nuova struttura dei pacchetti. |
|
|
|
Utensili |
Il Fresa lenta è disponibile per più cicli:
|
|
|
|
Utensili |
Il Ovale Fresa e Fresa a botte sono ora disponibili per livello Z operazione. |
|
|
4-5 assi simultanei |
||
|
|

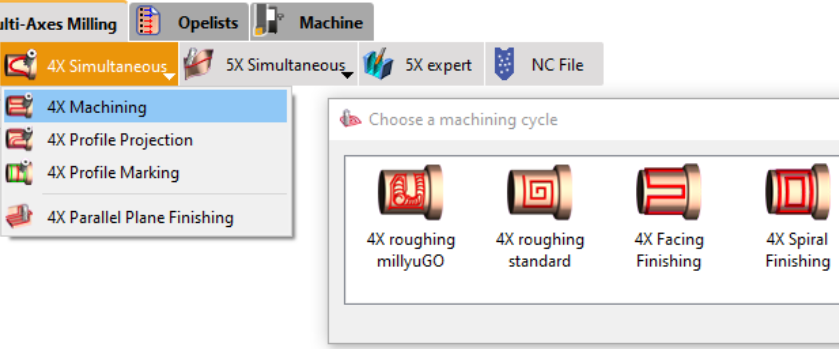

Cicli 4X
|
Sono stati aggiunti due nuovi cicli:
Il sottomenu è stato rinominato in " Lavorazione 4X ," che comprende sia le operazioni di sgrossatura che di finitura.
È possibile guardare un video che presenta l'operazione di sgrossatura 4Xs millyuGO e come impostarla. From V6.11.202 , you are able to simulate these operations in realistic way by setting OFF the option ‘Simplified Machining’. |
|
|
|
|||
|
5 assi esperti |
|
|
|
L'opzione 5X Expert ha ora un menu dedicato dello stesso nome. Non è più un sottomenu nel menu "5X simultanei". |
|
|
Tornitura |
||
|
|
Funzione gola |

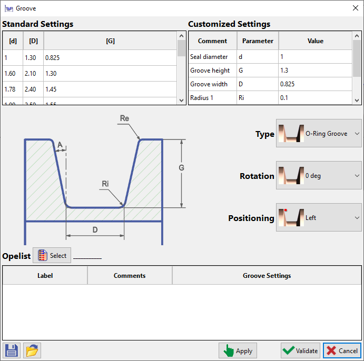

Il nuovo comando ' Gola ' è stato aggiunto sotto Creazione albero per progettare automaticamente le gole sulle parti secondo gli standard correlati e per assegnare gli opelist ad esse. Controllare anche Funzionalità gola in tornitura per ulteriori informazioni. |
|
|
|
Funzione |
Nuovo ciclo ‘ Funzione ’ aggiunto sotto ‘Pezzo’ nella scheda Tornitura. Questo esegue l'opelist assegnato nella funzione ‘Gola’ per lavorare il pezzo. |
|
|
|
Nuova opzione che consente di creare una tabella delle velocità di avanzamento associati ai colori. Durante l'esecuzione del ciclo, le funzioni tecno per modificare l'avanzamento vengono generate automaticamente. Permette di programmare un singolo tragitto utensile su un'intera forma con avanzamenti diversi. |
|
|
|
|
Ora abbiamo un nuovo Tipo di discesa per il ciclo gola a zig-zag: Questa nuova Zig-zag opzione consente al tragitto utensile di muoversi simultaneamente su entrambi gli assi ad ogni passo del tragitto, fornendo un approccio di taglio unico.
|
|
|
|
|
Nuove capacità per definire le direzioni di cucitura:
|
|
|
|
|
Per le operazioni di foratura manuale è disponibile la nuova possibilità di preseleziona l'utensile filtrando il diametro dell'utensile nella selezione (come per la tasca di fresatura). L'elenco viene ridotto agli utensili in grado di Diametro utensile <= Diametro geometria Il diametro predefinito viene calcolato dalla posizione del punto di prelievo. |
|
|
|
|
Finitura scanalatura operazione: Con il metodo ‘Nell’angolo della gola’, abbiamo introdotto una nuova opzione relativa a Ricoprimento per ottimizzare il percorso utensile. |
|
|
|
|
Quando si seleziona la geometria per il ciclo di brocciatura, ora è possibile scegliere uno spigolo solido invece di una sola faccia (come nella versione 6.10). Lo spigolo selezionato deve essere lineare e collineari con l'asse di brocciatura per essere accettato. L'orientamento dell'utensile si basa sulla media delle normali delle facce adiacenti. |
||
|
|

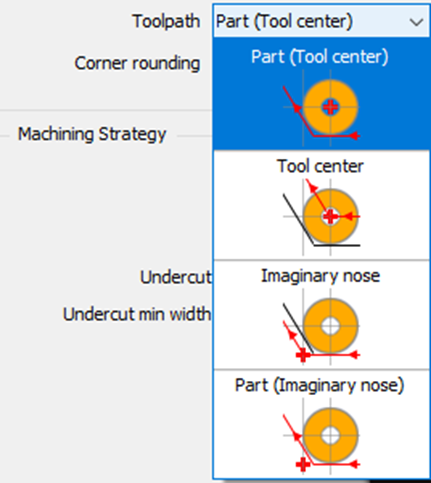

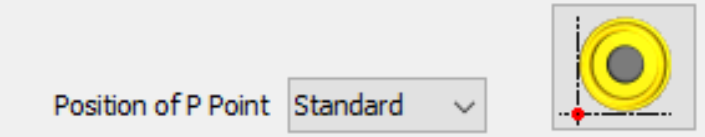

Gestione del punto P in modalità Pezzo Abbiamo aggiunto un nuovo tipo di calcolo del percorso utensile: Pezzo (Naso immaginario)
|
|
|
|
In questa situazione, consigliamo anche di forzare l'opzione Punto P direttamente nella pagina utensile, in modo da non poter avere 2 punti pilotati diversi per lo stesso utensile! |
|
||
|
|
Nel Rompitruciolo gestione, abbiamo aggiunto la possibilità di definire una temporizzazione ad ogni ritiro. |
||
|
|
I parametri di sicurezza definiti in Utensili>Opzioni>Tornitura ora accetta il valore 0 . Questo è dedicato agli utenti che sono abituati a progettare i movimenti di entrata e uscita. I valori definiti nella pagina Opzioni sono i valori predefiniti che verranno assegnati ai parametri di tutti i cicli: si prega di notare che potrebbe essere pericoloso impostarli su 0! |
||
|
Tornitura verticale |
||
|
|
Prodotto |
Nuovo prodotto Tornitura verticale :
|
|
|
Tornitura da barra |
||
|
|
Nuova capacità di sezionare il pezzo sull'asse Z, per dividere la lavorazione in diverse aree lungo Z. Click destro su Materiale nell'albero di lavorazione per accedere alla funzione.
Quando si convalida non vi è alcuna modifica visibile nella geometria. Queste informazioni vengono considerate solo durante l'applicazione di un opelist automatico. |
|
|
|
Taglio filo EDM |
||
|
|
Nuova automazione nel processo: Le strategie di taglio vengono applicate automaticamente ai profili riconosciuti dal comando. Per questo, abbiamo aggiunto il concetto di Tipologia nella definizione di Strategie . Sono disponibili diversi tipi:
Per le tipologie di cilindri, abbiamo anche la possibilità di selezionare un Gamma di diametri ammissibili , per creare strategie per fori da 0 a 10 mm, da 10 a 20 mm, ecc. |
|
|
|
|
Quando abbiamo un solo solido in GO2cam, viene selezionato automaticamente durante l'esecuzione del comando. Puoi vederlo nel video. |
||
|
|
Condizioni di taglio |
Codice EDM viene aggiunto nella pagina utensili. Ora viene preso in considerazione se definito a collega un ID a nome materiale per la gestione delle condizioni di taglio. Prima, veniva utilizzato solo il nome del file del materiale. |
|
|
|
File macchina |
La selezione di Tabelle Tecno è più semplice. Abbiamo eliminato 2 voci dalla casella combinata: Tabella Tecno e tabella Strategia La creazione di nuove tabelle è disponibile solo con la modalità "Sequenze" |
|
|
Lavorazione multi-componente (MPM) |
||
|
|
File macchina |
Gestione di ritiro tra i cicli Abbiamo aggiunto una nuova opzione nella pagina Dispositivo di bloccaggio>Evoluzione, per eseguire il ritiro in base all'ingombro minimo del dispositivo. |
|
|
Documento del workshop utente |
|
|
|
Codice a barre viene aggiunto nella finestra 3D sotto il tipo Utensile . In precedenza, il codice a barre deve essere inserito nella pagina utensile, nella scheda Opzioni. Il codice a barre viene esportato nel documento come barra. |
|
|
Controllo CN |
||
|
|
Confronto |
Confronto funzione è stata aggiunta. |
|
|
|
Punti di interruzione |
Punti di interruzione sono stati aggiunti. |
|
|
|
File NC |
Possibilità di consentire o meno la modifica del file NC all'interno del controllo NC per gli operatori che utilizzano "GO2cam Operator". Quindi, in GO2cam abbiamo un flag per attivare o meno nei profili e nei diritti dell'operatore. |
|
|
GO2cam per SolidWorks |
|
|
|
Importa |
Nuove possibilità con Solidworks :
|
|
Collegamenti esterni |
|
|
|
Esportazione |
Nuove finestre di dialogo per Vericut / Eureka / Makino |
