Presentazione

Questa funzione consente di creare cilindri radiali. Il piano radiale corrispondente viene creato automaticamente.

Per creare un piano foro radiale

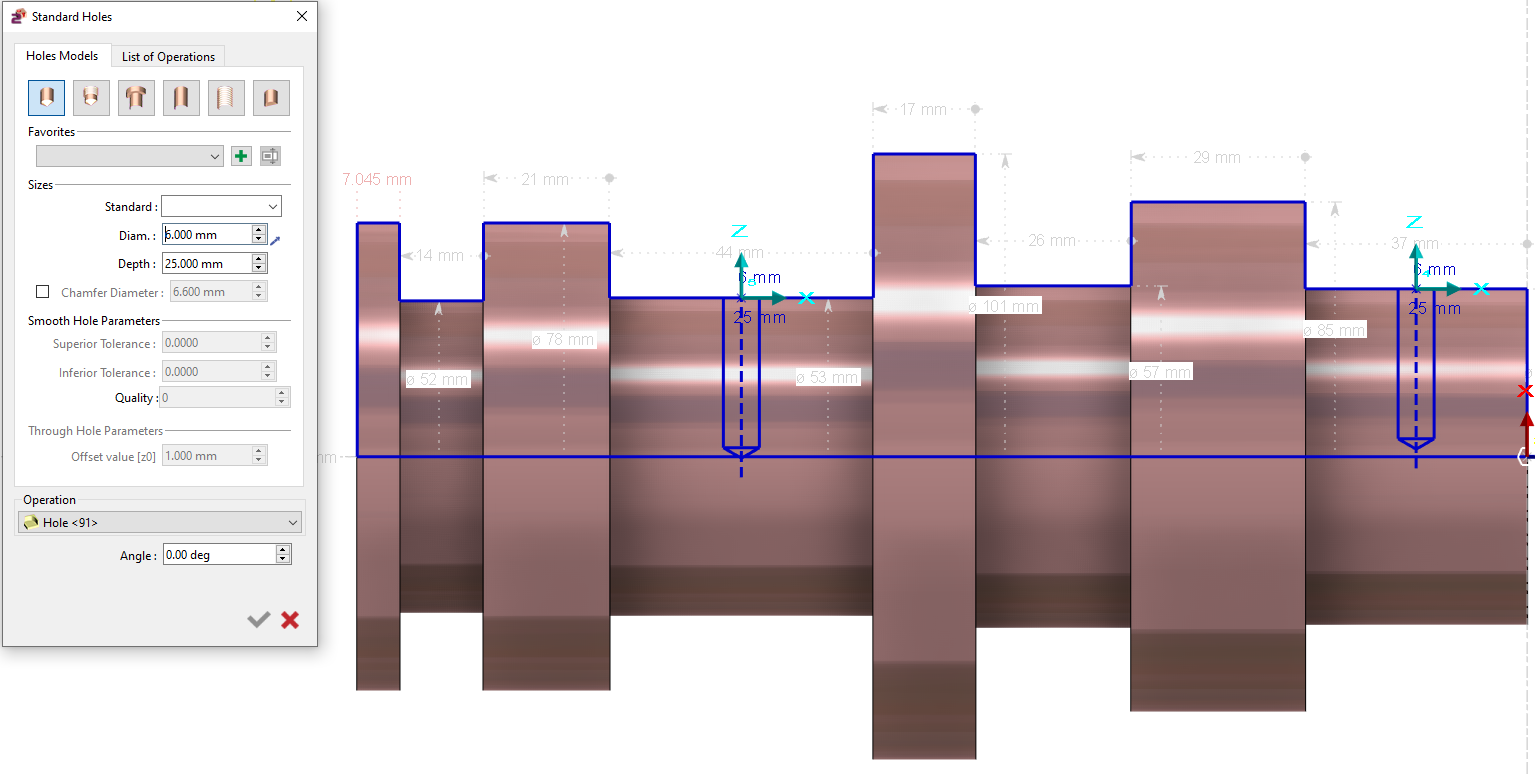

  1. Un foro è definito da un punto posizionato sulla geometria 2D. Prima di tutto è necessario crearlo, è possibile utilizzare la funzione Linea per generare punti di intersezione come mostrato nell'esempio seguente con i punti A, B e C.

  2. Compilare i parametri A e D.

  3. Scegliere il tipo di profondità nel menu a tendina:

    1. Aperto: il foro è aperto, indipendentemente dalla sua profondità.

    2. Asse: il foro si interrompe sull'asse Z.

    3. Profondità: il foro ha una profondità definita con il valore del parametro L

  4. Se si sceglie Profondità, compilare il parametro L.

  5. Fare clic su un punto definito in precedenza.
