Il Documento officina utente comando consente di generare una documentazione di officina utilizzando il modello di documento creato dall'utente. La creazione di un modello/template viene eseguita tramite il modulo Documenti officina utente accessibile dalla Homepage. Per ulteriori informazioni sulla creazione di Utenti Officina Documento , clicca qui . |
Il Documento officina utente è un opzionale modulo che deve essere acquistato separatamente. Se l'opzione non è attivata, il modulo e il comando saranno disattivati.
|

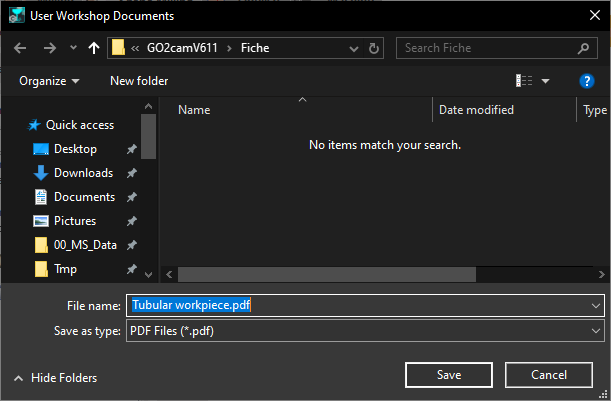

Il comando è disponibile nell'elenco dei comandi laterali nel menu File NC. Facendo clic su di esso, all'utente viene prima richiesto di creare un salva file in .pdf formato per il pezzo.

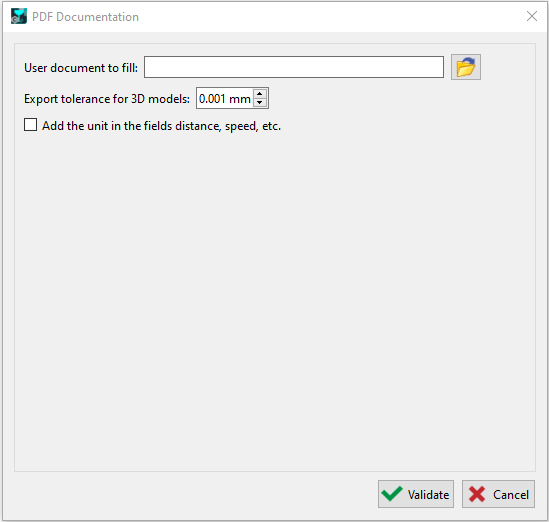

Dopo il salvataggio, si apre la finestra Documentazione PDF (come mostrato a destra). |
|
|

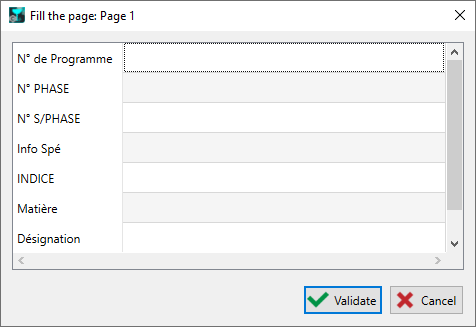

Con l'icona "apri cartella", è possibile scegliere il documento utente *.DMOD da caricare Quindi definire la tolleranza di visualizzazione 3D per i modelli 3D Aggiungere unità nel campo. Per terminare la selezione, fare clic sul Conferma pulsante. All'utente verrà quindi richiesto di aprire una finestra di dialogo in cui i dettagli dell'utente impostati nel documento come domande saranno accessibili per essere compilati sotto forma di tabella. |
|
|

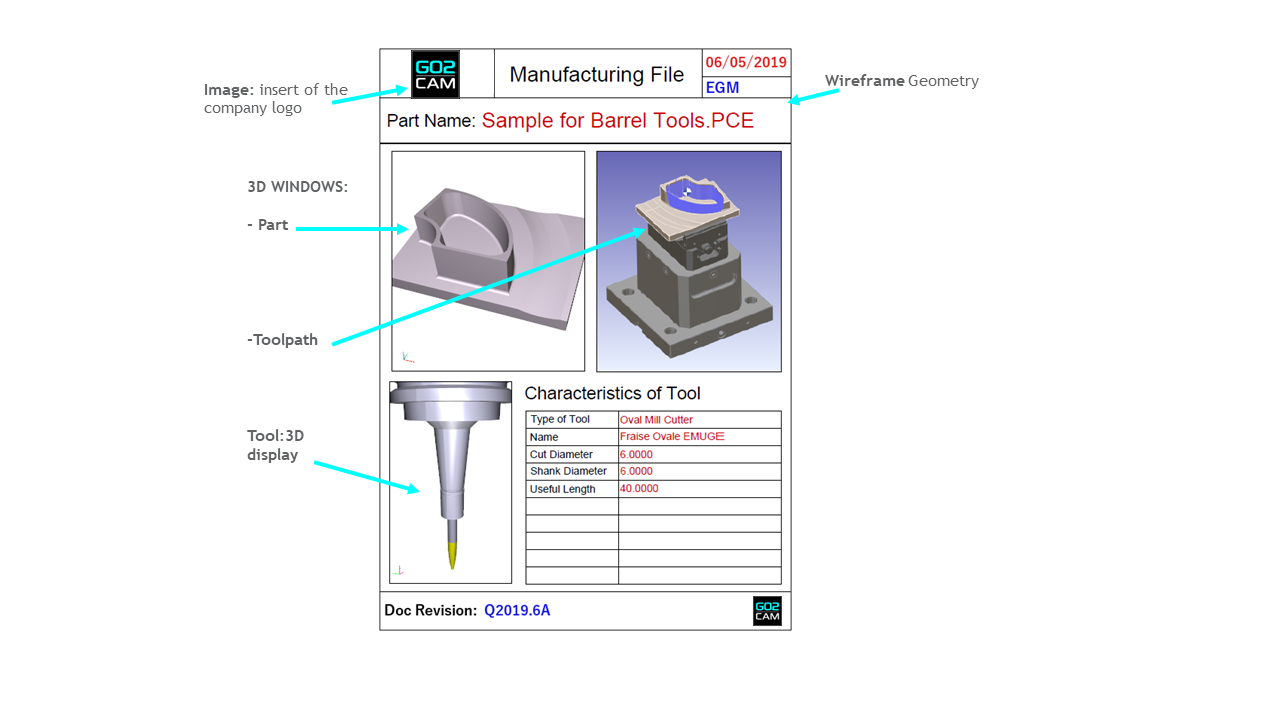

Ecco un esempio di documento: Testi : in nero Vocabolari tecnici e generali : in rosso Domande utente: in blu .
|
|
|
|
|
|
|
|
Generazione di un DUO
