Presentazione
|
|
Questa pagina spiega come definire e assegnare le origini al pezzo. Descrive anche come specificare la sintassi personalizzata per le origini. |
1. Origine del programma
|
Per impostazione predefinita, l'Origine del programma è l'origine del piano di RIFERIMENTO. Quando si accede al menu Fresatura , l'Origine del programma viene visualizzata sullo schermo utilizzando un simbolo dedicato. Tuttavia, l'origine potrebbe dover essere modificata per tutte le operazioni. In tali casi, i comandi Spostare non devono essere utilizzati per questo scopo. Nell'albero di lavorazione, nella riga Grezzo, fare clic su Origine unica e fare clic sul nuovo punto.
È necessario caricare un file macchina per poter accedere alla modifica dell'origine. Questo perché le impostazioni delle origini vengono eseguite nel file macchina. |
|
|
Nell'elettroerosione a filo, il comando Origine unica può essere utilizzato anche per ridefinire l'origine del programma.
Creerà una nuova origine ma manterrà comunque lo Z0, verranno modificate solo le posizioni X e Y!
2. Origini multiple
|
Il meccanismo per la definizione delle origini è unificato con il modulo MTE, fornendo un flusso di lavoro coerente in entrambi gli ambienti. Ciò è particolarmente utile quando un progetto richiede più origini per diverse configurazioni di lavorazione. Il processo è il seguente:
|
|
|
Per accedere al comando, nell'albero di lavorazione, fare clic con il pulsante destro del mouse su Grezzo e scegliere Origini della lavorazione . |
|
|

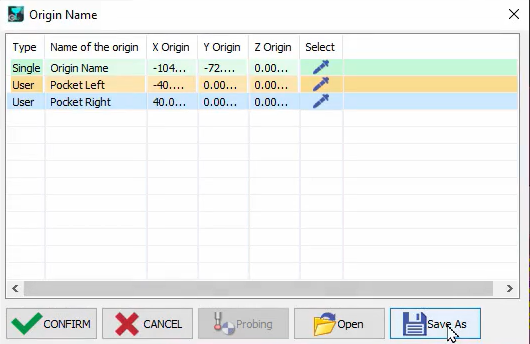

In the pop-up table, right click su una cella vuota, quindi scegliere Aggiungi un'origine o Aggiungi un'origine unica.
|
|
|
Utilizzare la pipetta di selezione sulla riga e scegliere un punto sul solido per definire l'origine. Utilizzando lo stesso principio, è possibile definire più origini sul pezzo e il nome dell'origine può essere rinominato facendo doppio clic su di esso. La configurazione può essere salvata per usi futuri e fare clic su Conferma per convalidare le origini. |
|
3. Assegnazione delle origini
Una volta che le origini sono state create nella tabella delle origini, devono essere assegnate alle operazioni. Sono disponibili due metodi, a seconda che la configurazione venga utilizzata con o senza MTE.
Processo senza MTE
|
È necessario aprire l'Elenco di lavorazione e quindi selezionare Piani di lavorazione (Piano di lavoro nell'elenco a discesa). Seleziona il riga del ciclo che richiede la modifica dell'origine, quindi fare clic sul pulsante Cambio origine per accedere a un elenco a discesa di tutte le origini definite. Scegliere l'origine adeguata per i cicli e semplicemente chiudere la finestra.
Il pulsante Cambio origine non è disponibile quando il modulo MTE è attivo. Fare riferimento alle informazioni fornite di seguito. |
|
Processo con MTE
|
L'assegnazione viene eseguita nel menu Utensili, nel comando Piani di lavorazione'. Fare clic con il pulsante destro del mouse nella riga dell'operazione e selezionare l'origine necessaria. |
|
Nella simulazione, l'origine specifica per ogni ciclo verrà visualizzata sullo schermo e anche le etichette dell'origine saranno visibili nella finestra di dialogo delle coordinate con le coordinate che tengono conto della posizione dell'origine corrente.
Il file NC verrà calcolato in base alle origini definite.
4. Origine con sintassi specifica (G55, G56, ecc.)
|

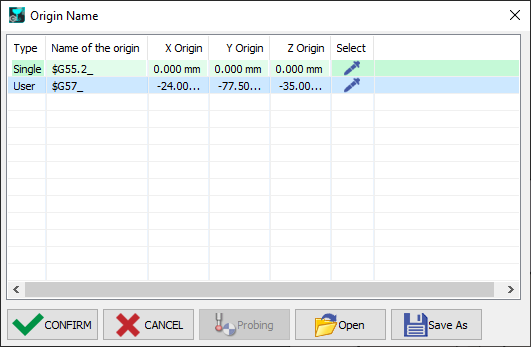

È possibile creare origini con una sintassi specifica che viene compresa e applicata dai post-processor standard. Per fare ciò, nel comando Origini della lavorazione , digitare il nome dell'origine con il segno $ davanti al codice G e un trattino basso _ dopo. Un esempio è $G55.2_
Assicurarsi inoltre che il nome dell'origine sia stato definito correttamente per ogni ciclo nell'elenco delle operazioni:
In quanto tale, il post-processor riconosce questi nuovi nomi di origine e li implementa nel file del codice G generato. Le immagini seguenti mostrano le differenze nei nomi delle origini nel file del codice G. |
|
Origine standard
|
Nome origine definito di recente con sintassi
|
|
|
|
