Presentazione

Creazione di un foro normalizzato definendone il tipo, il diametro e la profondità. Un elenco di operazioni viene automaticamente definito per la lavorazione.

Note:

  • il foro è un'entità 3D con valori di diametro e profondità visualizzati sullo schermo.

Editor fori: utile per modificare il tipo di foro o i suoi valori. Edita elemento (Ctrl-H) su un foro consente di modificare la sua posizione solo.

  • I fori standard sono accessibili direttamente anche in diverse funzioni in GO2cam:

Trasformazione in foro

Riconoscimento fori solidi

Foro radiale

Foro assiale

Foro su una pendenza

Creazione di fori standard

La creazione di un foro standard è descritta in 3 fasi:

1. Definizione del foro standard

2. Opzionale: creazione di Preferiti e Personalizzazione delle gamme di lavorazione

3. Posizionamento del foro nel progetto

1. Definizione del foro standard

La finestra di dialogo è divisa in 3 schede:

  • Modelli fori: definizione di topologia e dimensioni

a. Scegliere il tipo di foro nella zona di dialogo:

Cieco lisciato foro

STD Holes Dialog window.png

Cieco maschiato foro

Attraverso lamatura foro

Attraverso lisciato foro

Attraverso maschiato foro

Foro liscio con fondo piatto

b. Definire o meno un Smusso sulla parte superiore del foro.

Per definire uno smusso, attivare la casella di controllo per Smusso Diametro e inserire il valore del diametro.

Chamfer diameter.PNG

c. Se il foro è standardizzato, riempire il campo Standard (es: M6).

Se si deve definire un foro standardizzato come un M10, per la maggior parte dei modelli, è possibile accedere a un elenco a discesa nel campo Standard con i vari modelli. Selezionare quello richiesto e i parametri verranno aggiornati automaticamente.

Standardized Models.png

d. Impostazione dei parametri complementari

I parametri complementari sono disponibili nella sezione Parametri (il nome varia a seconda del tipo di foro scelto).

I parametri relativi al tipo di foro definito, come il passo di maschiatura e il diametro e la profondità di un'operazione di lamatura, sono accessibili qui.

Per i fori standardizzati, i valori vengono automaticamente riempiti e provengono dai file standard GO2cam, Standard.csv per fori maschiati e lamati e Tol.csv per fori alesati.

Parameters 1.png

È possibile definire i propri file standard nel formato csv e salvarli nella directory GO2cam\Holenor . Quindi dichiararli in Strumenti/Opzioni/Fori . Si consiglia di basare i file sui file predefiniti per rispettare la sintassi.

  • Normale Scheda: direzione dei fori

Questa pagina consente di definire la direzione normale dei fori.

È possibile fornire la direzione del vettore negli assi X, Y e Z. Per impostazione predefinita, la posizione è X0 Y0 Z1, da posizionare nella direzione Z del piano di riferimento.

La pipetta consente di prelevare una faccia solida per recuperare automaticamente la direzione.

Normal Direction of holes.png

  • Gamma delle lavorazioni

Un elenco delle operazioni è automaticamente associato a Fori standard per quanto riguarda il tipo e le caratteristiche del foro.

Questo elenco è disattivato perché non è possibile modificarlo; sono solo informazioni in questa fase.

Nota:

  • Queste operazioni predefinite sono definite in un file csv salvato nella directory GO2cam/Holeope

  • È possibile definire il proprio file di operazioni nella directory csv e salvarli nella directory GO2cam\Holeope . Quindi dichiararli in Strumenti/Opzioni/Fori .

List of Operations icon in Window.png

È possibile trovare alcuni esempi nella sezione seguente: Esempi di fori standard

2. Azioni opzionali:

Queste 2 opzioni sono disponibili solo con il pacchetto HMF !

a. Preferiti

b. Personalizzazione delle gamme di lavorazione

Questo comando fornisce i mezzi per regolare le operazioni nell'elenco e per modificarne i parametri.

Fare clic qui per sapere come gestire e modificare la Gamma delle lavorazioni

3. Posizionamento del foro


a. Se necessario, immettere l'altitudine (valore Z) corrispondente alla parte superiore del foro.

b. Definire la posizione del foro: fare clic su un punto o immettere le sue coordinate nella zona di dialogo.

Lavorazione: vai a Fresatura , Foro menu, quindi scegliere Automatico e seguire le fasi successive.

Esempi di fori standard

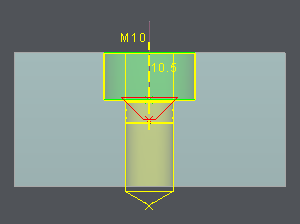

1. Foro lamato per una vite M10

Scegliere Attraverso lamatura foro

Controllare la casella per Smussatura.

Scegliere M10 nel campo standard: il campo del diametro è per il diametro di foratura ; viene riempito automaticamente (10,5 mm). La profondità non ha importanza, i fori lamati sono sempre attraverso il materiale.

Fare clic sulla finestra di dialogo dei parametri; la diametro lamatura (20,4 mm) e altezza (10,5 mm) sono definiti automaticamente, così come il diametro smusso (11,55 mm).

È possibile modificare questi valori se si desidera.

Ora è sufficiente fare clic per posizionare il foro sullo schermo.

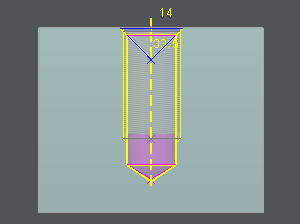

2. Foro maschiato cieco M14

Scegliere Maschiatura cieca foro

Controllare la casella per Smussatura.

Scegliere M14 nel campo standard: il campo del diametro è per il diametro di maschiatura ; viene riempito automaticamente (14 mm). Immettere un valore per la maschiatura profondità (esempio 27 mm)

Nella finestra di dialogo dei parametri; la Maschiatura passo (2.0) , il diametro di foratura (12 mm) e il diametro smusso (15,40 mm) sono definiti automaticamente. Infine, la profondità di foratura deve essere definita dall'utente. Se non è corretta in base alla profondità di maschiatura, viene visualizzato un messaggio di errore nella parte inferiore della finestra di dialogo.

È possibile modificare questi valori se si desidera.

Ora è sufficiente fare clic sulla posizione in cui posizionare il foro sullo schermo.
