Questo comando automatizza l'importazione del modello CAD 3D, concatenando le azioni necessarie per preparare la lavorazione: lettura del file, posizionamento del solido e scelta dell'origine macchina, ma anche:
|
Importazione automatica di un solido (Fresatura o elettroerosione a filo)
|
|
1. Importazione
|

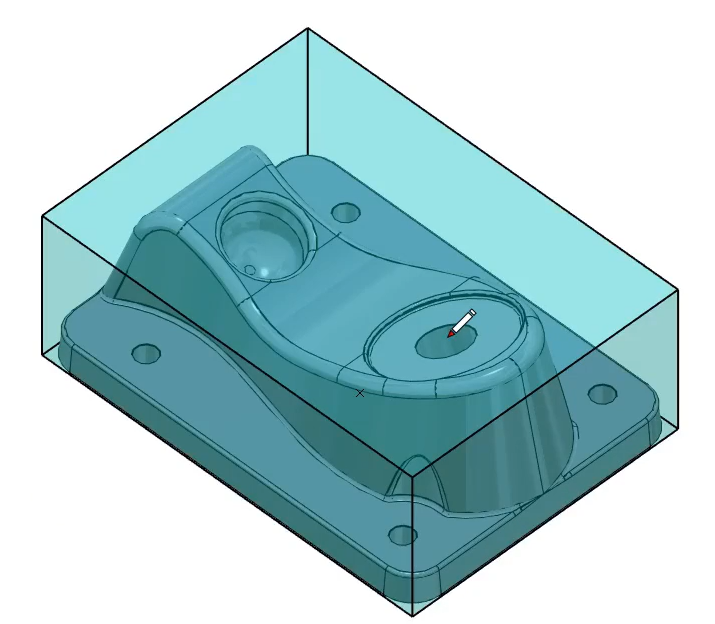

Nel menu File , scegli Solido automatico Importazione . Seleziona il file, quindi fai clic su Importa. Il grezzo non viene creato in questo passaggio, tuttavia viene generata una bounding box per avvolgere il solido. |
|
|

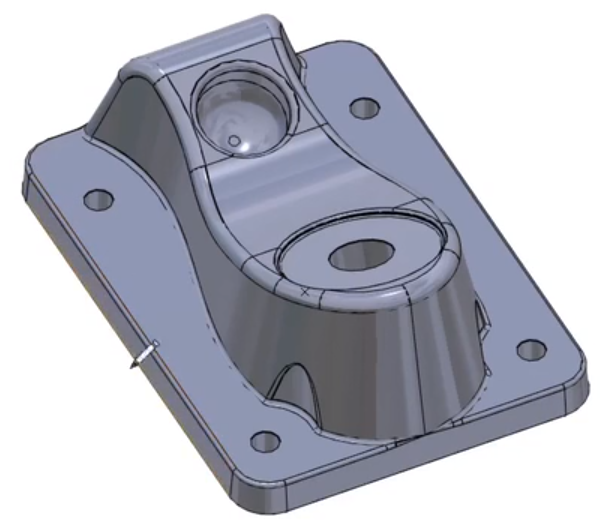

2. Faccia di supporto
|
Questo passaggio è il posizionamento del solido e del grezzo sul piano XY del piano di riferimento. È sufficiente clicca sulla faccia del grezzo che sarà a contatto con il piano macchina o la piastra. È anche possibile direttamente clicca su una faccia solida con l'icona [3] Conferma facendo clic sull'icona [4] .
La posizione risultante viene calcolata ottimizzando le dimensioni del grezzo. È anche possibile orientare il pezzo inserendo l'angolo di orientamento in [1] . Questo ruoterà il pezzo sul piano XY. Si noti che la bounding box si riadatterà dinamicamente per adattarsi all'orientamento corrente del solido. È anche possibile posizionare il solido in base a uno spigolo solido, definendo l'asse X con la selezione di 2 punti sul solido [2] .
|
|
|
È possibile guardare un video che mostra un caso speciale per la selezione della faccia di supporto:
|
3. Dimensioni del grezzo

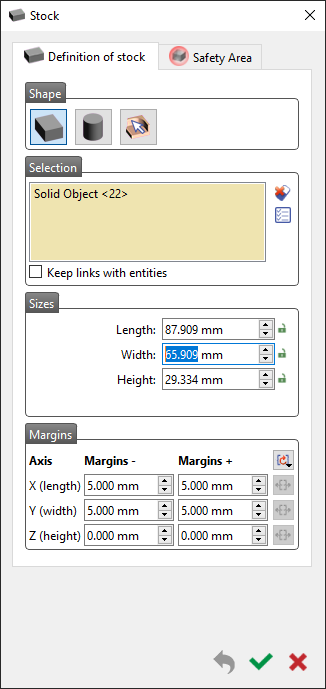

Grezzo cubicoIl passaggio successivo consente di modificare la forma, le dimensioni e la posizione del grezzo. Il grezzo creato è cubico, ma è possibile scegliere una forma cilindrica in questo momento, Per impostazione predefinita, il grezzo è la bounding box del solido con 5 mm in più nelle 6 direzioni X+, X-, Y+, Y-, Z+, Z-. È possibile modificare questo valore di 5 mm, in Margini . |
|
Il altezza del grezzo può essere modificato senza cambiare l'altezza del grezzo. È sufficiente assicurarsi che blocco sia attivato per Altezza sotto Dimensioni .
L'opzione area di sicurezza si trova nell'area di dialogo che aiuta a definire uno spazio sicuro.
È possibile modificare quanto segue:
-
Valore offset: per calcolare l'area di sicurezza con un offset delle dimensioni del grezzo.
-
Calcolo automatico della bounding box: calcola il baricentro del pezzo e la sua bounding box per un migliore posizionamento dell'area.
Validate by clicking the Segno di spunta verde .
Per maggiori dettagli sulla definizione del grezzo, fai clic su qui!
Grezzo cilindrico
Il processo delle dimensioni del grezzo è lo stesso del cubico, tranne che per un comando.
|
Consente di selezionare il centro del grezzo cilindrico. |
|
|
|
||
4. Posizione di origine
Esistono 2 possibilità per il posizionamento dell'origine:
-
You can set the origin according to 9 predefined positions on the part by clicking on [1] .
-
Click this icon [2] e fai clic su qualsiasi estremità del bordo sul solido o fai clic su una faccia per ottenere il suo baricentro. È anche possibile fare clic sul grezzo.
|
9 posizioni predefinite |
|
|
Fai clic su qualsiasi estremità del bordo sul solido o fai clic su una faccia per ottenere il suo baricentro. |
|
In questi 2 casi, dopo aver selezionato il punto, è possibile spostarlo sull'asse Z con il pulsante Altitudine. Per impostazione predefinita, l'origine è impostata sul valore Z massimo del pezzo.
È anche possibile definire l'origine in 2 passaggi: innanzitutto fare clic su un punto o scegliere un punto predefinito (punto di riferimento) e in secondo luogo fornire un offset sull'asse X (DX) o sull'asse Y (DY) in base a questo punto di riferimento.
Once you validated the import, you may need to control or repair the solid(s). Several commands are available, they are presented here: Processo per l'importazione 3D
L'importazione automatica include numerose opzioni potenti:
-

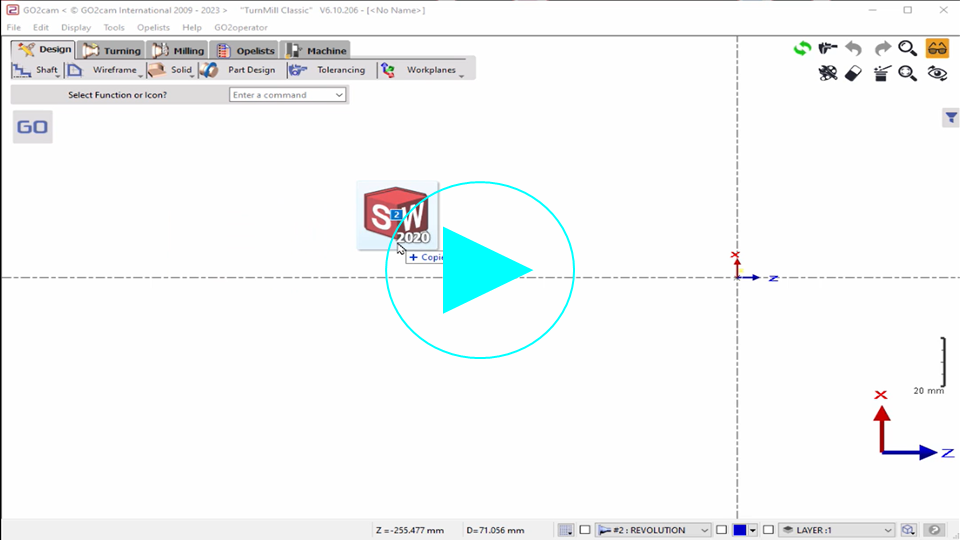

il trascinamento e rilascio avvia il comando di importazione automatica (invece dell'interfaccia standard),
-
File recenti: i file aperti con il comando automatico possono essere caricati nuovamente con lo stesso comando.
-
In caso di creazione di un grezzo cilindrico, è possibile recuperare un valore di diametro facendo clic direttamente sul pezzo.
|
|
Importazione automatica di un solido (Tornitura)
1. Importazione
|

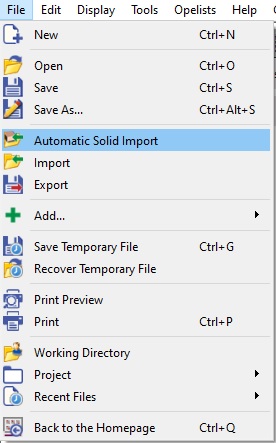

Nel menu File , scegli Solido automatico Importazione . Seleziona il file, quindi fai clic su Apri .

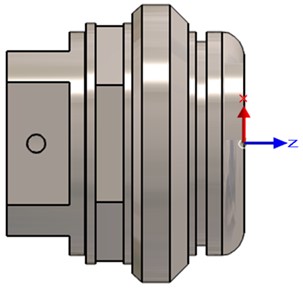

Il pezzo è correttamente posizionato secondo l'asse di rivoluzione. L'origine è definita su un'estremità. |
|
|
2. Posizionamento del pezzo
È possibile convalidare la posizione corrente facendo clic sull'icona verde , oppure è possibile apportare alcune modifiche, come di seguito:
|
Icona |
Nome |
Spiegazione |
|
Restituisci il pezzo |
Restituisci il pezzo importato. |
|
Modifica dell'asse Z |
Per modificare l'asse di rivoluzione del pezzo se non è stato calcolato correttamente. |
|
Ruota attorno all'asse Z |
Per definire una rotazione attorno all'asse Z (in gradi). |
|
Ottimizzazione del posizionamento |
Opzione aggiunta per la tornitura svizzera, con un calcolo automatizzato per tenere conto dei pezzi non cilindrici. |
|
Assegnazione del colore agli elementi della silhouette Se il file solido contiene facce di colore diverso, l'utente può, al momento dell'importazione del solido, scegliere di trasferire anche il colore delle facce sulla silhouette generata. L'utente deve semplicemente selezionare l'icona seguente (inizialmente grigia e che diventa colorata una volta selezionata) e convalidare.
|
|
|
Questa funzione può essere utile soprattutto nel caso di definizione di un infilaggio automatico in un opelist automatico. Una nuova funzionalità nella finestra opelist automatica consente di selezionare un colore per la silhouette su cui applicare il ciclo di infilaggio. |
|
Il calcolo della silhouette è determinato con i seguenti parametri:
-
il campo Tolleranza [1] enables to modify the automatic calculation of the 2D silhouette.
|
|
-
la silhouette 2D può essere calcolata in base a 3 modalità:
|
Nell'esempio seguente, abbiamo cliccato solo su Restituisci il pezzo. È necessario convalidare la posizione in seguito. Dopo la convalida, il La silhouette 2D viene creata automaticamente, con un colore diverso rispetto al modello solido. |
|
Nota: premi il tasto F11 più volte, fino a quando la geometria 2D non è facile da visualizzare (con priorità rispetto al solido).

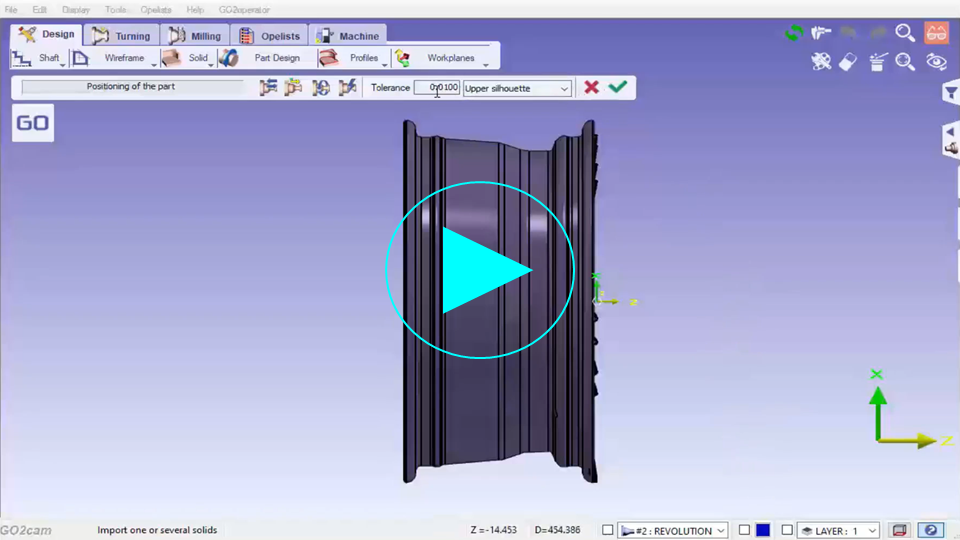

Se il calcolo automatico di asse o silhouette non riesce, ti diamo la possibilità di effettuare una semplificazione del pezzo, che potrebbe risolvere il problema. Se la semplificazione fornisce un risultato migliore, il processo di importazione può passare alla fase successiva.
3. Dimensioni del grezzo
Questo passaggio crea la forma del grezzo e consente di modificarne la forma, le dimensioni e la posizione.
|
By default, the shape is a cylinder. But you can switch to 4 or 6 sides by clicking on the dropdown list [1]. Altre opzioni sono disponibili nell'area di dialogo:
|
|
4. Posizione di origine
|
|
Importazione multipla
Presentazione

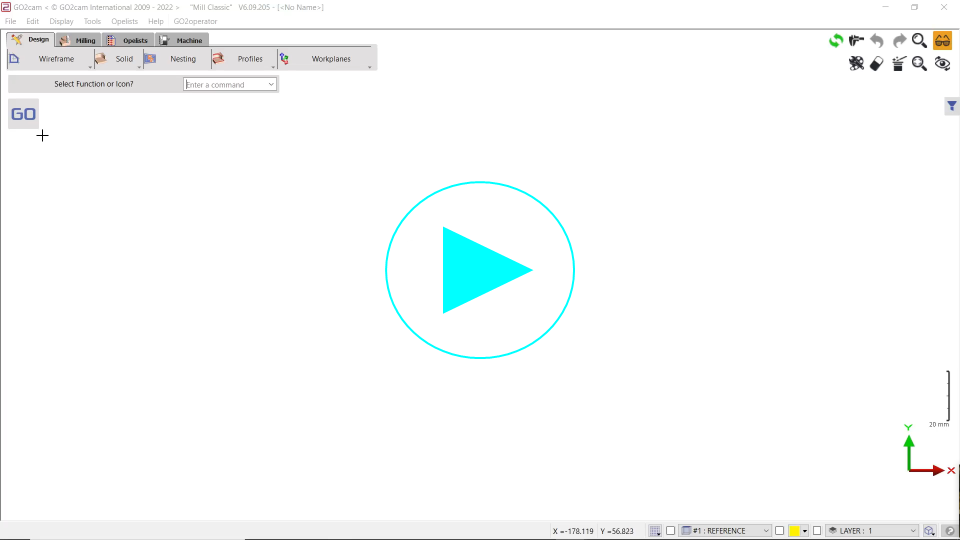

L'importazione multipla consiste nel selezionare più file CAD allo stesso tempo o un file contenente più solidi . Il processo sarà lo stesso in entrambi i casi. Il metodo è anche identico nella tornitura rispetto alla fresatura e all'elettroerosione a filo.
I passaggi sono gli stessi dell'importazione automatica standard, abbiamo semplicemente un passaggio in più all'inizio: è il trattamento dell'elenco dei solidi fornito in una tabella.
In genere, ci troviamo di fronte a 2 situazioni durante l'importazione di più solidi:
-
importazione di un assieme
-
importazione di un pezzo e del suo grezzo.
Di seguito è riportato un esempio di file di assieme importato.
|
|
Utilizzo della tabella

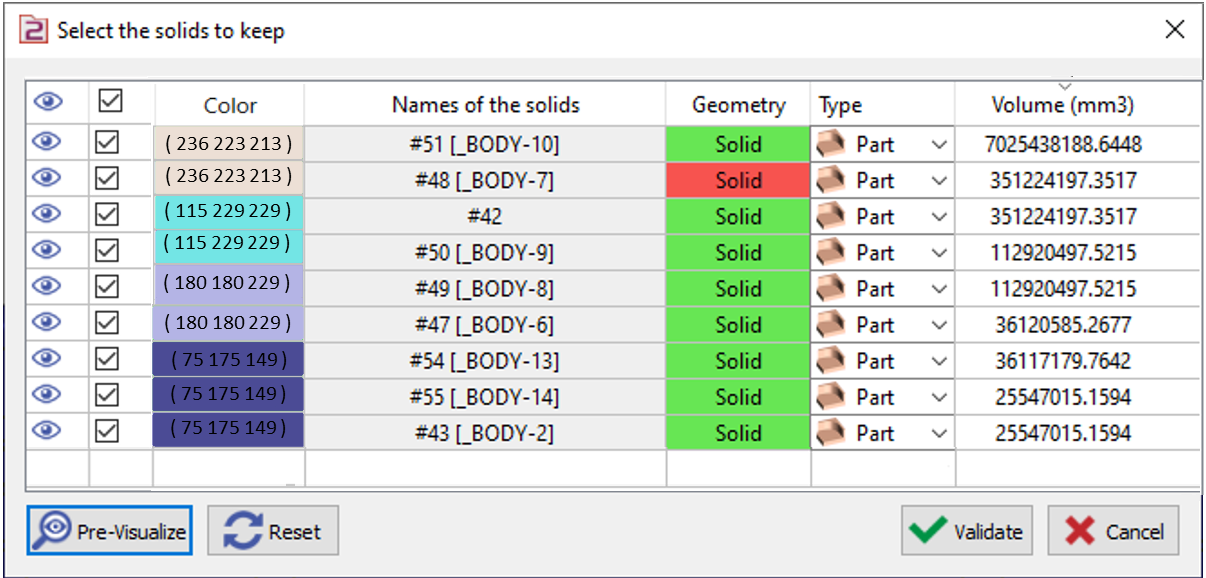

Ogni riga della tabella è un solido. I solidi sono ordinati dal più grande al più piccolo. Il volume in mm3 è indicato nell'ultima colonna. È anche possibile fare clic su un solido sullo schermo e trovarlo selezionato nella tabella.
Il celle abilitano diverse azioni per la preparazione del file:
|
Visibilità |
Facendo clic su questa icona è possibile rendere un solido invisibile/visibile. Anche se è invisibile, verrà selezionato per l'importazione se convalidiamo in questa fase. |
|
|
Selezione per l'importazione |
La casella è selezionata per impostazione predefinita, tutti i solidi sono selezionati per l'importazione se convalidiamo in questo modo. Ma se deselezioni una casella di solido, non viene presa per l'importazione. In questo caso, l'icona Croce rossa viene visualizzata nella colonna della visibilità, per indicare che il solido è stato rimosso dal processo. |
|
|
|
Colore del solido |
Ora hai una nuova colonna "colore" che ti aiuta a identificare il colore del solido durante l'importazione multipla. È particolarmente utile per identificare quale solido deve essere mantenuto. Viene elencato anche il codice del colore. |
|
|
|
Nomi dei solidi |
I nomi dei solidi vengono ora letti e visualizzati nella tabella. Se il solido non ha un nome, viene indicato il nome del file. |
|
|
|
Geometria |
Tipo geometrico dell'elemento, può essere solido, wireframe o superficie. Il colore della cella fornisce informazioni aggiuntive sulla "qualità" dell'elemento. In verde l'elemento è corretto, in rosso è stato rilevato un problema. Dovrai utilizzare i comandi di riparazione sull'elemento dopo l'importazione oppure puoi rimuoverlo ora dall'importazione se non è un elemento necessario. |
|
|
|
Tipo |
Qui, lo scopo è definire l'utilizzo dell'elemento in seguito in GO2cam. La cella offre 4 possibilità: Pezzo : solido da lavorare, Grezzo : i solidi selezionati vengono automaticamente trasformati in grezzo di lavorazione, Simbolo : selezione di elementi di bloccaggio e serraggio, Altro : solido da mantenere ma che non appartiene a nessuna delle 3 famiglie. Durante la creazione del grezzo automatico, questo elemento non verrà preso in considerazione per il calcolo della bounding box. Ad esempio, può essere l'origine, che a volte è progettata come un solido. La scelta può essere effettuata solido per solido, il che è probabilmente spesso il caso per il pezzo e il grezzo. Ma è anche possibile effettuare una selezione multipla e accedere al menu a comparsa per scegliere il tipo di elemento. Puoi leggere maggiori spiegazioni nella pagina successiva. |
|
Il pulsanti, nella parte inferiore della tabella, consentono azioni generali:
|
Previsualizza : annulla i comandi di occultamento in modo da poter vedere gli elementi che verranno effettivamente importati. |
|
Ripristina: tutte le azioni eseguite in precedenza (occultamento, selezione, tipo di elementi...) vengono annullate e ripristinate. |
|
Convalida: al termine del trattamento, fai clic su convalida per passare al passaggio successivo. |
|
Annulla: questo pulsante consente di uscire dal comando di importazione automatica. Tuttavia, l'importazione non viene annullata, i solidi vengono importati ma senza alcun trattamento per il posizionamento e la creazione del grezzo e dell'origine. |
Facendo clic sugli intestazioni è anche possibile abilitare alcune azioni, da sinistra a destra:
-
Visibilità/invisibilità di TUTTI gli elementi contemporaneamente,
-
Annulla/convalida TUTTI gli elementi,
-
Ordina per nomi di solidi,
-
Ordina per tipo di geometria,
-
Ordina per tipo di elemento,
-
Ordina per valori di volumi decrescenti/crescenti.
Esempio di trattamento
|

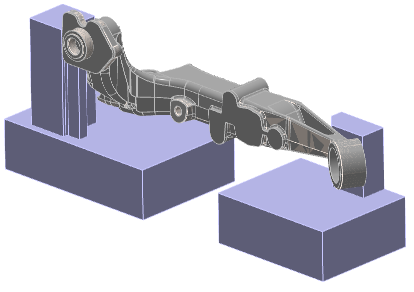

Questo assieme include il pezzo con il suo grezzo di fusione e alcuni elementi di serraggio: Il secondo solido (la piastra blu scuro) non è corretto. Non è considerato un elemento utile, lo annulliamo dall'importazione, I 4 elementi di serraggio sono nascosti, I tipi "Pezzo", "Grezzo" e "Simbolo" sono stati assegnati ai diversi elementi.
Il pezzo con il suo dispositivo di bloccaggio è pronto per la lavorazione. |
|
|
|
|
|
|
Menu a comparsa
|
Un clic destro su una o più righe consente di accedere ad alcune azioni, con il vantaggio della selezione multipla:
Troviamo anche i comandi di eliminazione e occultamento. |
|
|
|
