Nella V6.11, abbiamo completamente rinnovato la finestra di creazione del grezzo.

Questa finestra è simile nelle 3 diverse situazioni:

• creazione del grezzo , quando si passa dalla scheda Progettazione alla scheda Lavorazione per la prima volta,

• modifica del grezzo , quando si fa doppio clic sulla riga nell'Albero di lavorazione o si fa clic con il pulsante destro del mouse e si seleziona Modifica.

• creazione del grezzo durante il importazione automatica del solido.

Sono disponibili tre video dimostrativi, ognuno dei quali illustra uno scenario di creazione del grezzo distinto:

• Creazione del grezzo da geometria 2D (importazione DXF)

  • Illustra la selezione degli elementi e la generazione del grezzo applicando i margini.

• Generazione del grezzo durante l'importazione automatica del solido

  • Si concentra sulla definizione del grezzo cilindrico utilizzando parametri dimensionali.

• Impostazione del grezzo per operazioni di tornitura

  • Spiega la "Mantieni i collegamenti con le entità" funzione, Area di sicurezza configurazione e regolazioni geometriche.

Pezzi di fresatura ed elettroerosione a filo

Pezzi di tornitura

Forma del grezzo

Cubico (Fresatura ed elettroerosione a filo)

È possibile scegliere la forma del grezzo facendo clic su questa icona. La forma fisica del grezzo viene ora visualizzata nella casella combinata.

Per il cilindro, è anche possibile definire un cilindro come un tubo, definendo un valore per il diametro interno

Cilindro (Fresatura ed elettroerosione a filo)

Da solido esistente (Tutti)

È possibile creare un grezzo facendo clic su un solido se si seleziona questa opzione.

Cilindrico (Tornitura)

La barra cilindrica può anche essere definita come un tubo definendo un valore per il diametro interno.

N lati (Tornitura)

Creare una barra di grezzo con N numero di lati, ad esempio, con una faccia esagonale.

Selezionando un profilo (Tornitura)

Definire il grezzo mediante la selezione di profili per ottenere una forma distinta.

Selezione

Mantieni i collegamenti con le entità

Possiamo anche mantenere i collegamenti con la selezione. Quindi, se la geometria viene modificata, il grezzo verrà ricalcolato automaticamente.

Mantieni entità

Consente di creare un grezzo mantenendo il solido o la mesh originale.

Elimina tutto

Puliamo tutte le selezioni usando il pulsante ‘ Elimina tutto ’

Seleziona tutto visibile

Usato per selezionare qualsiasi geometria visibile sullo schermo.

Dimensioni

Dimensioni

Quando il grezzo è noto, è possibile immettere le dimensioni in termini di lunghezza , larghezza , altezza e diametro/raggio (interno/esterno), lunghezza della barra, numero di lati (per grezzo a N lati)

Ridefinisci manualmente il centro

Per definire qualsiasi punto del grezzo come centro.

Centro automaticamente

Per definire automaticamente il centro del grezzo.

Blocca dimensioni

Aiuta a mantenere la stessa dimensione durante la modifica margini .

Margini

Margini(-/+)

I margini consentono la creazione del grezzo mediante uno spostamento della bounding box della geometria.

Margini identici per X e Y

Questo è un pulsante disponibile per immettere valori identici per i margini X e Y.

Centra i margini

Quando una delle dimensioni degli assi è bloccata, è possibile utilizzare il pulsante "Centra i margini" per garantire margini uguali per l'asse bloccato corrispondente.

Area di sicurezza

Facendo clic su questa opzione , viene visualizzata una finestra di dialogo in cui è possibile impostare i parametri per un involucro di sicurezza.

Conservazione del grezzo

Quando si definisce una forma di grezzo da un solido o una mesh esistente, l'utente ha la possibilità di mantenere l'entità solida invece di convertirla completamente nel grezzo selezionando la casella "Mantieni entità".

Questo consente una rapida modifica della forma del grezzo semplicemente modificando l'entità solida ed eseguendo un aggiornamento.

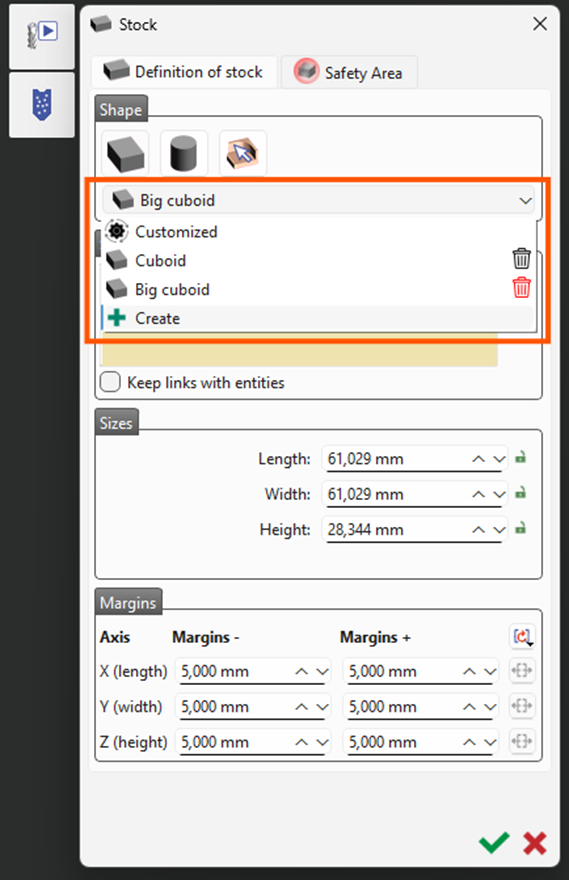

Per semplificare il processo di creazione del grezzo, è possibile creare un catalogo grezzi contenente configurazioni di grezzi predefinite. Invece di definire manualmente i parametri del grezzo ogni volta, è possibile selezionare un grezzo preconfigurato dal proprio catalogo.

Caratteristiche principali:

• Cataloghi specifici del prodotto: I cataloghi dei grezzi non vengono condivisi tra diversi prodotti GO2cam. Ad esempio, un catalogo creato per la tornitura svizzera non sarà accessibile in horizontal lathe operations.

• Casella combinata integrata: Un menu a finestra dedicato nella finestra di creazione del grezzo consente agli utenti di definire dimensioni personalizzate del grezzo e zone di sicurezza.

• Parametro: Tutti i parametri di dialogo vengono salvati in un file di configurazione nella directory .mat (materiale). Quando viene selezionato un grezzo dal catalogo, tutti i parametri associati vengono caricati automaticamente.

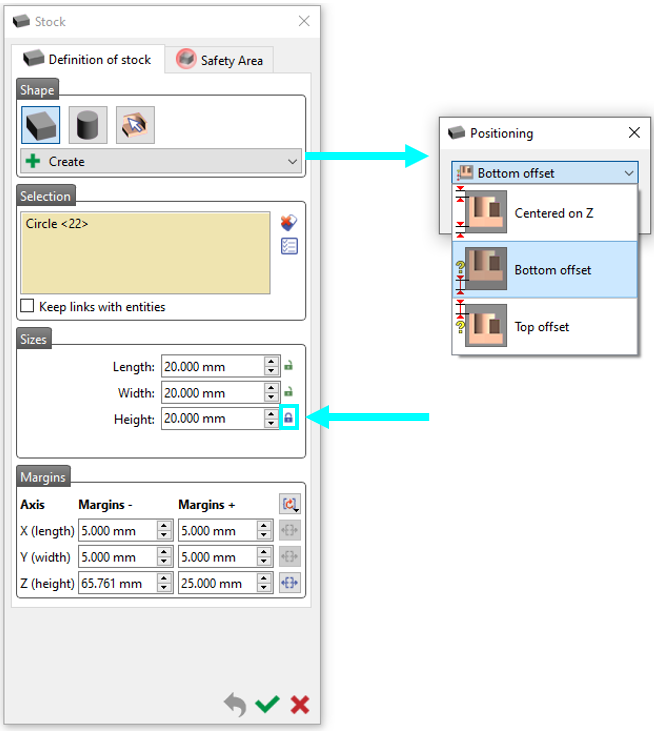

Quando un valore di altezza è bloccato nel prodotto di fresatura, è necessario specificare la posizione Z del grezzo utilizzando una di queste opzioni:

• Centrato su Z – Posiziona il grezzo simmetricamente rispetto all'asse Z

• Spostamento inferiore – Riferisce la posizione del grezzo dalla sua faccia inferiore

• Spostamento superiore – Riferisce la posizione del grezzo dalla sua faccia superiore

Questa selezione consente un posizionamento preciso del grezzo quando si lavora con vincoli di altezza fissi.

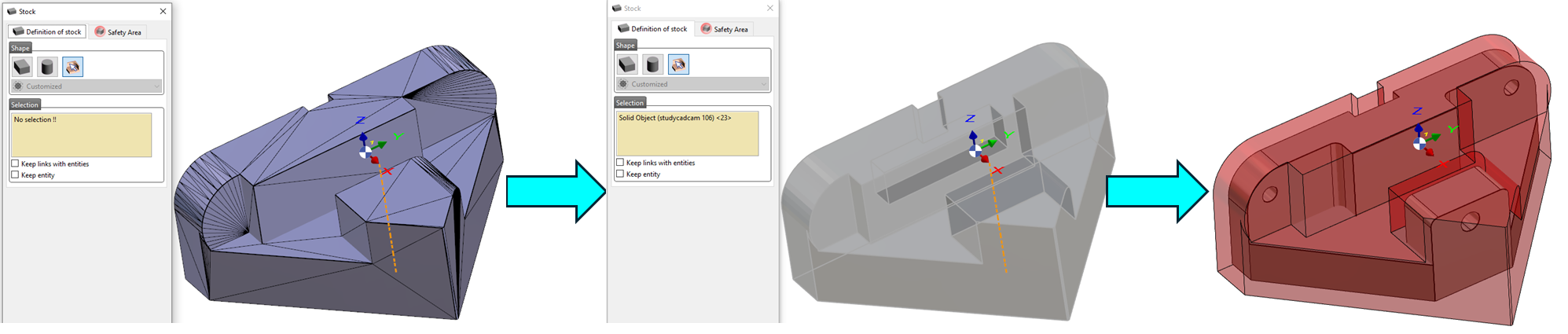

Il motore di gestione del grezzo consente l'utilizzo del comando "Da un solido esistente" nella finestra "Definizione del grezzo" per selezionare un oggetto mesh (progettato o importato) da convertire nel grezzo. Ciò comporta l'impostazione predefinita di tutti i calcoli del ciclo di lavorazione sulla modalità di grezzo rapido. Poiché il grezzo originale è una mesh, l'utente non ha più la possibilità di passare al calcolo del grezzo solido.

Se il grezzo è inizialmente definito come solido, è comunque possibile convertire il calcolo del grezzo in modalità rapida (mesh) in 2 fasi:

1. Conversione di un grezzo solido esistente in grezzo rapido (il Gestione del grezzo metodo)

2. Conversione del calcolo del grezzo per ogni ciclo (modalità di calcolo del ciclo individuale)

Ulteriori dettagli per il calcolo del grezzo e le opzioni di conversione sono disponibili in la pagina di calcolo del grezzo .

Esistono due possibilità per definire un grezzo di fonderia:

1. È possibile importare diversi solidi in un file o in più file. Durante il comando di importazione, è possibile definire uno dei solidi come grezzo.

2. La seconda possibilità è quella di unire la forma del grezzo sulla parte con il comando Aggiungi , nel menu File. Dopo aver unito i 2 file, è possibile selezionare un solido come grezzo nel comando di modifica del grezzo.
