Introduzione
PMI è molto importante, soprattutto nell'ispezione digitale. È definito come qualsiasi dato non geometrico incluso in un file CAD 3D. PMI include normalmente dati come profili di superficie e tolleranze. Un vantaggio può essere che, invece di fare affidamento sui disegni 2D per trasmettere i dati di progettazione, può essere incorporato nel file CAD originale. PMI è un modulo opzionale.
Formati CAD con PMI
Ecco l'elenco dei formati CAD che includono PMI:
-
*.CATPART (CatiaV5)
-
*.PRT (NX)
-
*.PRT (Creo)
-
*.SLDPRT (SolidWorks)
-
*.JT
-
*.STEP (solo AP242)
Inventor e SolidEdge possono anche gestire i PMI, ma GO2cam non può leggerli nei formati di file nativi; è necessario esportare in STEP AP242 per leggerli.
Processo in GO2cam
Per utilizzare le funzionalità PMI dai file solidi importati (qualsiasi formato), è possibile eseguire le seguenti operazioni:
-
Creazione automatica di piani di lavoro dedicati per il PMI.
-
Fare clic con il pulsante destro del mouse sulla quota per ottenere informazioni.
- La faccia selezionata è evidenziato
- Gli altri due facce di riferimento visualizzato anche.
|
Nuova funzione nel PMI per eseguire la misura tra due facce solide per modificare il valore. Questo funziona solo per annotazioni di distanze e diametri. |
|
|

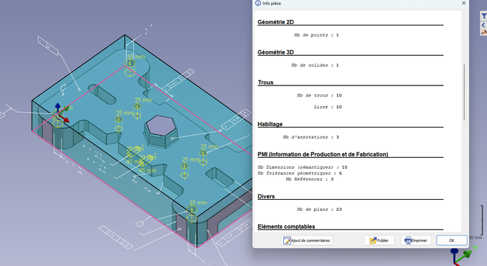

Tipi di PMI aggiunti in "Info pezzo" Il dettaglio del numero di PMI per tipo è dato::
Nb Dimensioni (semantica)
La modifica della quota funziona solo con Dimensioni (semantica) |
|
Note: PMI can also be managed in the Control command: clicca qui for more info.
