Da V6.12, ci sono 2 metodi per creare e lavorare in un piano di sviluppo:

  1. Creazione manuale del piano di sviluppo e applicazione del ciclo di lavorazione

  2. In tornitura, nuovo comando per creare e lavorare in un piano di sviluppo in 1 passaggio

Creazione manuale

Creazione di Piano di sviluppo

▶️ Si prega di leggere la spiegazione qui sotto e notare anche che è possibile guardare i video tutorial in fondo alla pagina.

Creazione di un piano sviluppato attorno a un asse. Scegliere il distanza (diametro del cilindro) e il asse di rotazione .

Una volta creato il piano, è possibile utilizzare qualsiasi comando wireframe per disegnare la geometria all'interno di questo piano. Avvolgerà la geometria attorno al cilindro. Quindi è possibile programmare la lavorazione a 2 assi che verrà avvolta attorno alla forma.

È possibile scegliere il Orientamento Z dello strumento durante la lavorazione.

2 possibilità:

  • esterno

  • interno

È stata introdotta una nuova finestra di dialogo per la creazione di piani sviluppati con le stesse opzioni nella barra multifunzione.


Diametro : Il diametro su cui deve essere creato lo svolgimento. Nel caso di uno svolgimento semplice (cilindrico), il diametro può essere inserito direttamente qui.

Orientamento : L'orientamento del piano di svolgimento determina se la lavorazione verrà eseguita all'esterno o (per pezzi torniti di grandi dimensioni, possibilmente con una testa angolare) all'interno.

Unità di ordinata : è possibile scegliere tra gradi unità o mm (o pollici). Questo specifica l'unità di misura dell'asse verticale (Y o C) nel piano di svolgimento.

Direzione ordinata : con questa opzione si dà la direzione del '+', al Superiore o al Inferiore

Inferiore Direzione ordinata

Superiore Direzione ordinata

Uso

Quando il piano viene creato, è possibile disegnare in questo piano o importare la geometria progettata in un altro piano.

Non è possibile cambiare la vista in un piano sviluppato: solo vista dall'alto è disponibile!

L'importazione viene eseguita per proiezione con il comando Proiezione nel piano di sviluppo disponibile nel menu Piano di lavoro. Nel comando Proiezione, 4 modalità di creazione del profilo sono disponibili; Automatico, Percorso spigoli, Facce di supporto e Wireframe.

Una finestra di dialogo si apre selezionando Proiezione nel piano di sviluppo.

New Dialogue Window.png

Clicking on the verde + Icon will give us access to choose the mode of profile creation:

Automatico consente al software di scegliere il metodo ottimale per selezionare i profili.

Percorso spigoli consente la selezione diretta dei bordi di un solido, senza recuperare preventivamente la geometria 2D.

Facce di supporto offre la possibilità di fare semplicemente clic su una faccia per selezionare più profili.

Wireframe consente di selezionare qualsiasi wireframe disegnato o esistente sul solido.

Modes of Profile selection.png

In seguito alla selezione multipla di profili, la continuità viene applicata agli elementi in posizione 0° e 180°. Anche i fori non vengono presi in considerazione.

L'utente ha ora anche la possibilità di aggiungere o rimuovere manualmente qualsiasi profilo dalla finestra.

Multi selection.png

▶️ Watch a video demonstrating the various features added for Developed Plane.

Gli elementi proiettati in un piano sviluppato non vengono più trasformati in poligoni. Sono tenuti come archi e segmenti , per un migliore risultato di lavorazione.

Programmare un ciclo in Piano di sviluppo

Una volta creato il piano di lavoro, questo è molto semplice: procedere come al solito con qualsiasi altra forma. Basta controllare di essere attualmente in lavorazione nel piano sviluppato.

È possibile programmare qualsiasi operazione a 2 assi, come mostriamo nell'esempio con una tasca.

▶️ È possibile guardare un video su come proiettare i profili e lavorarli nel piano sviluppato:

Developed Plane-20240802-094010.png

▶️ Ecco un video in cui avvolgiamo un testo su un cilindro e poi programmiamo un'operazione di marcatura in un piano sviluppato:

Developed plane Marking.png

Lavorazione nel piano di sviluppo

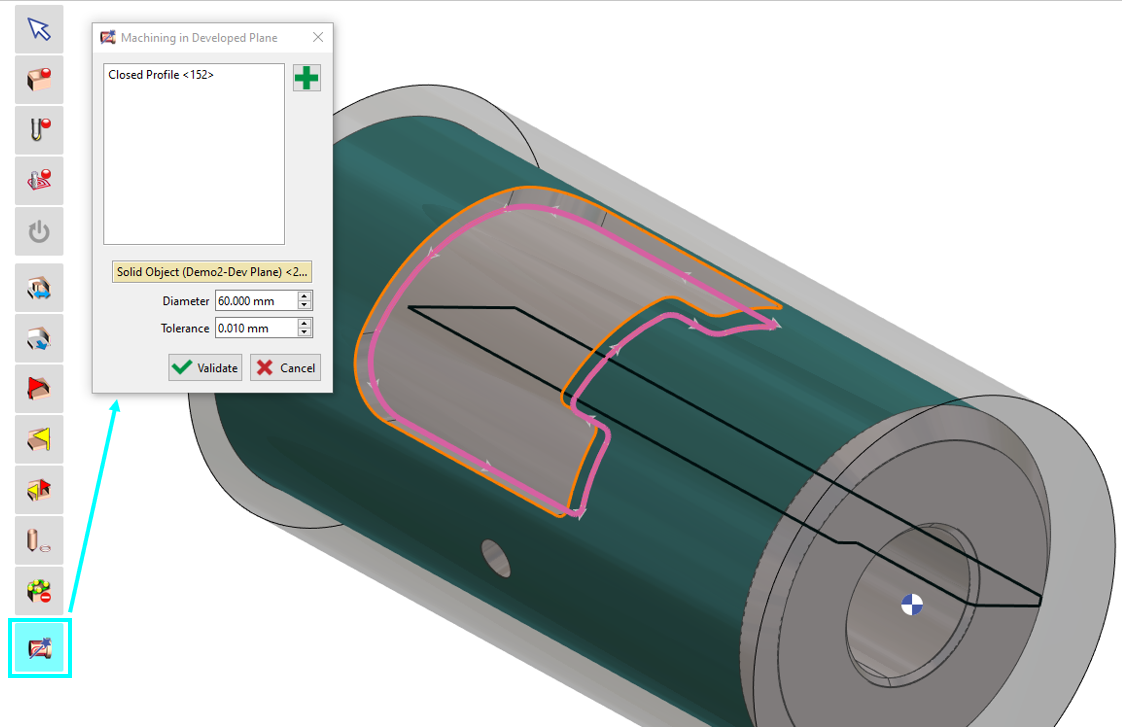

È possibile utilizzare la funzione del piano sviluppato quando si seleziona la geometria per la lavorazione. Facendo clic sull'opzione di selezione della geometria, sarà visibile un'icona che rappresenta la lavorazione del piano sviluppato. Selezionare il profilo desiderato da lavorare nel piano sviluppato. Per il diametro, è possibile inserire manualmente il valore o selezionare il solido e il diametro verrà compilato automaticamente. Una volta convalidato, procedere a scegliere lo strumento e il ciclo di lavorazione appropriati.


Machining in Developed plane-20250402-064842.png
