La simulazione della lavorazione è un passo importante nella programmazione cadcam.

Consente di controllare e convalidare il processo di lavorazione, di rilevare errori di programmazione e di verificare possibili collisioni con l'ambiente macchina e i portautensili.

Presentazione

Accesso

La simulazione è disponibile in diversi modi:

  • La simulazione è accessibile nel menu File NC. Scegliere la modalità Dinamica, Tragitto utensile o 3D più veloce.

  • È disponibile anche nell'albero di lavorazione , facendo clic con il pulsante destro del mouse sulle operazioni. Qui è possibile accedere alle modalità Dinamica e Tragitto utensile e 3D più veloce in Fresatura.

  • È inoltre possibile visualizzare la simulazione istantaneamente subito dopo aver creato un'operazione facendo clic con il pulsante destro del mouse sullo sfondo e selezionando "Simulazione".

Instant Simulation.png


Vai al ciclo

Introduzione di una nuova funzionalità che consente di eseguire istantaneamente la simulazione di un ciclo specifico senza dover calcolare le operazioni precedenti. Questa funzionalità è accessibile per ogni operazione di fresatura e tornitura all'interno dell'albero di lavorazione, sotto l'opzione Simulazione > Vai al ciclo .


Jump to Cycle.png

Tipi di simulazione

Quando si esegue il comando di simulazione, sono disponibili diversi tipi di simulazione tramite una casella combinata:

  • Dinamica modalità: questa simulazione include la rimozione del materiale.

  • Tragitto modalità: simulazione interna propria, nessuna rimozione di materiale.

  • 3D più veloce modalità (solo fresatura): opzione speciale dedicata ai cicli di fresatura a 3 assi. Questa simulazione è più veloce, il risultato ottenuto è più importante del percorso utensile eseguito. Attenzione, questa simulazione è disponibile solo per i cicli eseguiti sul piano di riferimento.

Le simulazioni dinamiche e 3D più veloci sono emesse dallo stesso componente, sviluppato da MachineWorks Ltd .

Come eseguire la simulazione

Sono possibili 2 metodi per avviare la simulazione:

  • Continua

Fare clic sull'icona "Play" per eseguire la simulazione ininterrottamente.

  • Passo dopo passo

Fare clic su questa icona per avviare la modalità passo dopo passo . È inoltre possibile premere il tasto SPACE sulla tastiera.

Opzioni di simulazione

Coordinate : fare clic su questo pulsante per visualizzare le coordinate dei punti del percorso utensile simulato.

Vengono fornite anche altre informazioni interessanti:

  • nell'intestazione della finestra di dialogo: nome del ciclo, piano di lavoro, nome dell'utensile

  • natura del movimento: segmento, arco CW o CCW, rapido, ecc.

  • la lunghezza (L) e il raggio (R) dell'elemento

  • il valore di avanzamento.

V611 - Simulation - origin.PNG

  • Il nome dell'origine viene ora visualizzato per ogni operazione che simuliamo. Le etichette dell'origine (in questo caso è stata denominata Tasca sinistra ) sono visibili nella finestra di dialogo delle coordinate nell'angolo in alto a destra.

Opzioni : regolazione della visualizzazione, del rilevamento delle collisioni e della precisione, creazione di immagini, ecc.

Nella simulazione dinamica:

  • Visualizzazione: linee continue e nascoste, solido, linee nascoste, pausa se impostato, pausa se cambio ciclo

  • Percorso utensile: scelta del colore,

  • Rilevamento delle collisioni: con dispositivo di tenuta del grezzo, con il pezzo

  • Precisione, Precisione utensile, Ciclo colore, Lavorazione semplificata.

Analisi delle collisioni (solo in Dinamica e 3D più veloce).

Se le opzioni sono impostate su ON nella finestra di dialogo delle opzioni, le collisioni vengono rilevate e visualizzate in un albero. Un fumetto viene aggiunto all'icona per mostrare lo stato:

  • verde: nessuna collisione.

  • arancione: viene rilevato un sovrataglio. L'utensile sembra tagliare troppo materiale. Questo accadrà se si definisce un sovrametallo negativo nell'operazione, ad esempio!

  • rosso: viene trovata e analizzata una collisione.

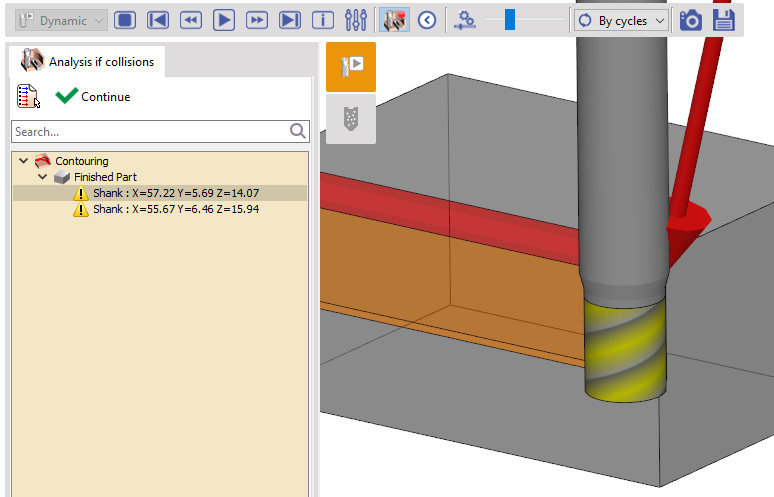

Quando si fa clic sull'icona, si apre l'albero delle collisioni. Qui, siamo informati sugli elementi in collisione: pezzo finito o grezzo in collisione con l'utensile (parte tagliente), il gambo o il supporto. Vengono fornite anche le coordinate dei punti di collisione. Sulla schermata, una freccia rossa mostra la posizione della collisione e i contatti vengono visualizzati in rosso nel grezzo.


Mostra/Nascondi le funzioni extra che sono diverse per ciascuna delle simulazioni disponibili.

Controlla il velocità di simulazione con il cursore. Fare clic su questa icona per ripristinare la velocità predefinita.

Opzione

Vengono offerte diverse modalità di visualizzazione del percorso utensile ; il colore del percorso utensile è definito nella finestra di dialogo Opzioni.

Nella simulazione "Tragitto utensile":

  • Standard: visualizziamo l'utensile e il percorso utensile sul centro utensile

  • Nessun utensile: l'utensile non viene visualizzato, il percorso utensile è il centro utensile

  • Percorso NC: la simulazione rispetta il parametro del percorso utensile (pezzo o offset sinistro o offset destro)

Nella simulazione "Dinamica":

  • Senza: la traccia del percorso utensile non viene visualizzata

  • Per cicli: il percorso utensile viene visualizzato ciclo per ciclo

  • Per livelli: percorso utensile visualizzato per ogni livello Z

  • Per lunghezza: percorso utensile visualizzato in base alla lunghezza definita nella finestra di dialogo Opzioni.

Creazione di un'immagine immagine della simulazione in qualsiasi momento. l'immagine viene salvata nella directory IMG. Vengono offerti quattro tipi di file di formato: *.BMP, *.JPG, *.PNG, *.TIF (solo in Dinamica e 3D più veloce).

Creazione di file STL: il grezzo al tempo t viene creato ed esportato nel formato file *.STL. Il file viene salvato nella directory Ascii (solo in Dinamica e 3D più veloce).

Alcune osservazioni sulla simulazione

  • Quando usciamo dalla simulazione, mantenere la vista e il livello di zoom che we have defined during simulation.

  • Ora possiamo modificare qualsiasi ciclo durante l'esecuzione della simulazione, semplicemente facendo doppio clic su di essa nell'albero di lavorazione.

  • Opzione Lavorazione semplificata :

    • Per impostazione predefinita, la simulazione dei 2 nuovi cicli di sgrossatura simultanea a 4 assi viene realizzata con il pezzo fisso e l'utensile che ruota intorno. Per una maggiore realisticità (ma un calcolo più lungo), è possibile disattivare le opzioni " Opzione Lavorazione semplificata " nella finestra di dialogo delle opzioni.

    • Operazione di maschiatura : possiamo simulare i passaggi di maschiatura disattivando la "Lavorazione semplificata".


Quando si avvia la modalità passo dopo passo, la velocità è stata impostata automaticamente sul valore predefinito; ora, se il valore del cursore è inferiore al valore predefinito, lo manteniamo lento quando eseguiamo passo dopo passo.

Questo nuovo comportamento consente di simulare il percorso utensile su un piano sviluppato come una gola avvolta su un tornio a torretta motorizzata. In precedenza, la simulazione era sempre troppo veloce!

Developed toolpath.png

(blue star) Puoi guardare un video sulle coordinate di sbavatura e rompitruciolo nella simulazione:

(blue star) Puoi guardare un video su Pausa se ciclo Break e passaggi di maschiatura:


Simulazione di elettroerosione a filo :

In modalità dinamica, la simulazione non è precisa ma solo informativa:

  • la traccia nel grezzo non viene calcolata in base al diametro del filo e alla scintilla elettrica,

  • la posizione del filo non viene fornita: simuliamo al centro del filo. Questo è il motivo per cui abbiamo indicato la posizione con una freccia viola .

  • alla fine della simulazione, viene mostrata una rimozione di materiale; per determinare il tipo di lavorazione (matrice o punzone), è necessario prima selezionare le impostazioni corrette nella finestra di dialogo delle opzioni.
