List of new features and Improvements of GO2cam V6.11.201 , released on 1 Mart 2024 . Sürümün tüm yaşamı boyunca eklenen geliştirmeler: Revizyon Geliştirmeleri |
|
Aşağıdaki tablolarda kullanılan simgeler |
|
Yeni Özellikler |
|
Geliştirmeler |
|
Web ve Hizmetler |
|
|
|
Kullanıcı bir hesap oluşturabilir ve ardından şu işlemlere erişebilir: Tek bir portalda birden fazla hizmet :
Bu portal ayrıca GO2cam hakkında ilginç bilgiler ve haberler sağlar. Konum: Yardım>Web Portalı Temmuz 2023'te GO2cam V6.10.206'da tanıtıldı. |
|
|
|
go2transfer, Veri Dosyası Taşıma için GO2cam Son Kullanıcılarının bir hizmetidir. Konum: Dosya>go2transfer güvencesi altında Temmuz 2023'te GO2cam V6.10.206'da tanıtıldı. |
|
|
Kurulum, Sistem ve Donanım |
||
|
|
Sistem |
Çalıştırılabilir dosyalar GO2cam'den (*.exe dosyaları) artık bir geçerli dijital imzaya . Bu imza, sahiptir ve çalıştırılabilir dosyanın bütünlüğü . Güvenlik duvarlarının kurulumlarını engellemesini önler. |
|
|
|
Kurtarma yeteneği önceki sürümlerden kullanıcı verileri , konfigürasyon dosyaları, takımlar, tec dosyaları, semboller vb. gibi Konum: Araçlar>Başka bir sürümden içe aktar |
|
|
|
|
Artık GO2cam'de kullanıcı, bir mesajla yeni güncelleme hakkında bilgilendirilecektir:
|
|
|
|
|
Donanım |
DPI Yönetimi (Inç Başına Nokta) Windows ekran ayarlarında, Metin, uygulama vb. boyutlarını %125, %150 vb. olarak değiştirebilirsiniz. Bu değişiklik artık tüm GO2cam diyaloglarında mükemmel bir şekilde yönetiliyor. |
|
|
|
Parçaları aç |
Uyumluluk: .PCE 'den düşük bir 'den düşük bir dosyası açmak mümkün değildir. |
|
|
Uygulama Programlama Arabirimi (API) |
||
|
|
GO2cam API'si, programlama dilinin Pascal'dan Javascript olarak değiştirilmesiyle tamamen yenilendi. API için yeni bir Yardım da yazıldı: GO2cam Javascript API |
||
|
|
API'de birçok Yeni Özellikler bulunmaktadır:
|
|
|
|
|
Yeni Editör Bu yeni editörü çalıştırarak GO2cam'de komut dosyasını doğrudan yazabilirsiniz. Ayrıca programınızın önizlemesini alabilir ve sonucunu sahnede doğrulayabilirsiniz. Konum: araçlar menüsü |
||
|
|
Yeni standart makro: Parça Ailesi Bu, benzer özelliklere sahip ancak boyutları biraz farklı olan bir dizi parçanın tanımlanmasına olanak tanır, böylece her parçanın işlenmesinin programlanması için gereken süreyi azaltır. Sağdaki video, makronun genel görünümünü vermektedir. Başka bir video API Yardım sayfasında, parça ailesi yapılandırmasının nasıl oluşturulacağını gösteren bir videoya ulaşabilirsiniz. |
|
|
|
|
GO2cam V6.10'da, yıllarca sağlanan Standart Makrolar yazılımdan kaldırılmıştır. Bizim yeniden yazıldı Program ölçüsü Javascript dil; tekrar kullanılabilir durumdalar. |
||
|
This text cannot be translated using the provided dictionary. |
||
|
|

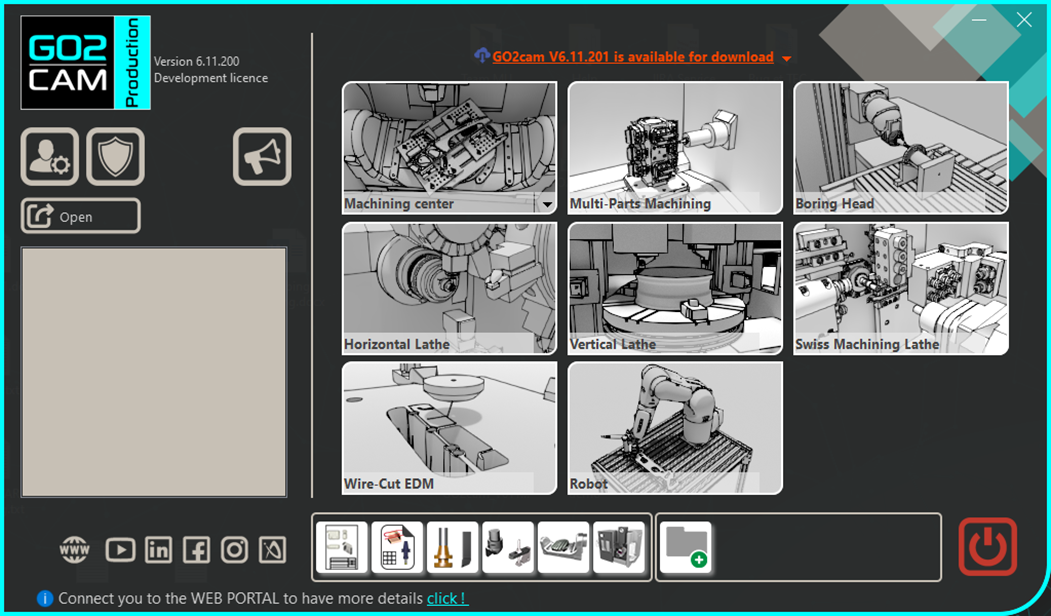

4. Sizi uyaran Etkileşimli Banner En Son Güncellemelerin Bulunabilirliği . |
|
|
|
|
Grafik Çizelge |
Yeni GO2cam Logosu:
|
|
|
|
Şimdi kullanıcı ince ayar yapabilir Şeffaf Makine ağacının altındaki dinamik kaydırıcıyı kullanarak hassas bir şekilde, artık AÇIK/KAPALI seçeneği yok. |
||
|
|
Çalışan menü |
Çalışma menüsü sekmesi artık daha fazla menüye (>6) uyum sağlayabilir:
|
|
|
|

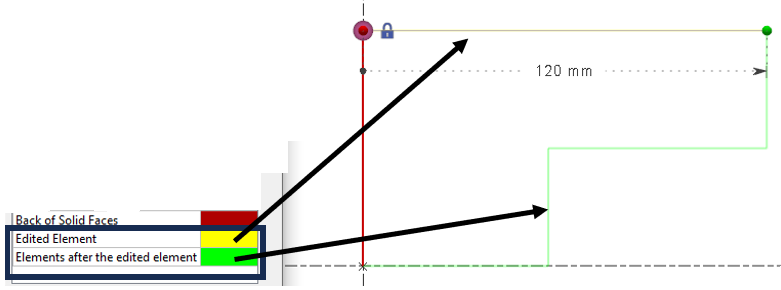

İki yeni varlık rengi eklendi. Element Düzenle: Düzenlenen öğe, ayarlanan renge dönüşür. Düzenlenmiş öğelerden sonraki öğeler: Düzenlenen elementten sonra gelen tüm elemanlar ayarlanan renge dönüşür. |
|
|
|
|
The Delik vektörlerinin rengi yönetilir ve artık özelleştirilebilir Tema renk için Alternatif 1. Bu, kullanıcının kişiselleştirilmiş temasına göre daha iyi görüntüleme için rengi ayarlayabilmesini sağlar. |
||
|
|
Artık yüzeylerin arka yüzlerine renk eklenerek kolayca ayırt edilebilir. Renk özelleştirmesi, Araçlar>Seçenekler>Tema> bölümündeki Gölgeli Model Yüzeylerinin arkasında yapılabilir. |
|
|
|
|
Süre birimi ile zaman birimini ayırmak için yeni bir süre birimi oluşturuldu:
Ayrıca aynı birime sahip ancak farklı hassasiyete sahip olmayı sağlar! Süre şu şekilde tanımlanabilir saniyeler veya milisaniye . |
|
|
|
|
Yeni JavaScript Editörü altına eklendi Araçlar Menü. Bu API Komut dosyası yazmaya ve sürecinizin otomasyonunu iyileştirmeye olanak tanır. |
||
|
|
Birkaç iyileştirme var Araç Çubugu Düzenle opsiyon:
|
|
|
|
|
|
|
|
|
Geometri Genellikleri |
||
|
|
Bir katıyı bir düzleme taşımak istiyorsak ve seçilen düzlem aynı katının bir yüzeyinde oluşturulmuşsa, bu işlemi yasaklıyoruz. Düzlem, olası hedef düzlemler listesinde görüntülenmez. |
||
|
|
Eksen sistemini eksen sistemine taşıma, kullanıcının tanımladığı herhangi bir eksen kümesinde herhangi bir geometriyi taşımasına yardımcı olan yeni bir komuttur. |
|
|
|
|
Metin iletişim penceresi arayüzü güncellendi yeni simgeler ve şunlar gibi yeni özellikler eklenerek:
|
|
|
|
Tel çerçeve geometrisi |
||
|
|
Tel kafes geometrisi için: Bir öğeyi düzenlediğimizde, rengi ve sonrasında oluşturulan öğelerin rengi, Araçlar>seçenekler'in Tema sayfasında özelleştirilebilir. Daha fazla bilgi için, yeni özelliği kontrol edin Tema . |
||
|
|
Açı seçenek eklendi Polygon ve Helix komutlar, tanımlamayı sağlayan Başlama açısı öğesinin. |
|
|
|
|
A Orta nokta oluşturma modu eklendi Nokta komutu. Bu, tam olarak noktalar oluşturma olanağı sağlar 2 nokta arası orta mesafe ; uç noktalar, merkezler veya noktalar olabilir. |
|
|
|
Tel Kablo Kesim EDM Geometrisi |
||
|
|
Nokta İş Parçası |

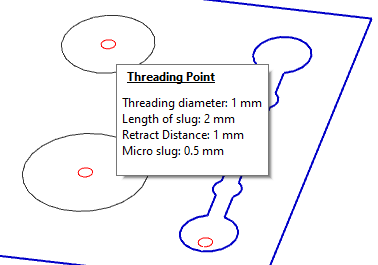

Diş açma noktaları oluşturduğunuzda, bilgiler artık ekranda görüntülenmiyor. Bilgi şu anda bir baloon Fareyi diş açma noktası üzerinden geçirirken.
|
|
|
İşleme Yüzeyleri |
||
|
|
|
|
|
|
|
CAD Arabirimleri |
||
|
|
Katı İçe Aktarma Interop ile: Yerel dosyaların içe aktarılması artık olanak sağlıyor Delik Özelliğini okumak aşağıdaki CAD sistemlerinden:
|
||
|
|
SolidWorks Arayüzü |
Yükleme yeteneği Katı Cisim Çalışmaları konfigürasyonları . Aynı anda birden fazla konfigürasyon yüklenebilir (örneğin, parçayı içeren bir konfigürasyon ve stoğu içeren başka bir konfigürasyon). |
|
|
|
Dxf/Dwg İçe Aktarımı Log raporumuz, benzersiz merkezli daire sayısını vurgular. Örneğin, bir dosya 20 daire içeriyorsa ancak yalnızca 14 farklı merkez varsa, bu parçanın içinde 14 farklı delik olduğunu gösterir. |
||
|
|
İçe aktarma işlemi yeniden düzenlendi:
|
|
|
|
|
|
Yetenek Renk ataması yapın sırasında Tornalamada otomatik katı modeli içeri aktar Katı renklere göre siluet elemanlarına.
|
|
|
|
|
|
|
|
|
PMI'da çalıştırılacak yeni Fonksiyon 2 katı yüzey arası ölçü Değeri değiştirmek için. Bu yalnızca mesafe ve çap açıklamaları için geçerlidir. |
||
|
|
PM Türleri ‘Parça Bilgisi’nde eklenir
Tipine göre PMI sayısının detayı verilmiştir:
Nb Boyutlar (semantik) / Nb Boyutlar (grafik) /
Ölçülendirme değişikliği yalnızca Ölçülerle (semantik) çalışır |
||
|
|
Yeni içe aktarma: Gergedan CAD yazılımı. Dosya formatı *.3DM. 2B eleman ve katıların içeri aktarımı. |
||
|
Delik Özellikleri |
|||
|
|
Kullanıcı Delikleri Modellerinin Oluşturulması |
|
Yeni komut: Kullanıcı Delikleri Yönetimi Kullanıcı Delikleri Kütüphanesine girmeyi ve ayrıca erişmeyi sağlayan bu yeni komut Yeni modellerin oluşturulması . |
|
|
|

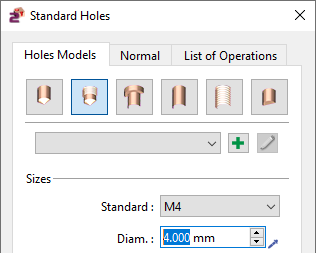

Yeni Diyalog Eski sürümlerdekiyle aynı parametrelerle pencere oluşturuldu. Parametreler, 3 farklı sekmede farklı şekilde düzenlenmiştir
|
|
||
|
|
Yeni diyaloglarda, "Limit uyarısı" adlı bir sekme ekledik Normal . It enables to Normal Stok boşluğu deliklerin. X, Y ve Z eksenlerinde vektör yönünü verebilirsiniz. Varsayılan olarak, Referans düzleminin Z yönünde konumlandırılması için pozisyon X0 Y0 Z1'dir. Pipet, yönü otomatik olarak kurtarmak için katı bir yüzeyi seçmeyi sağlar. |
|
||
|
|
Yeni standart delik diyaloğunun uygulanması. Ayrıca 2 iyileştirme ekledik:
|
|||
|
|
Yeni standart delik diyaloğunun uygulanması. Ayrıca, deliğin önizlemesi artık ekranda dinamik. |
|||
|
|
Delikleri tanırken, Varsayılan yön Tanınan deliğin iyileştirildi. |
|||
|
|
The Delik vektörlerinin rengi yönetilir ve artık özelleştirilebilir Tema renk için Alternatif 1. Bu, kullanıcının kişiselleştirilmiş temasına göre daha iyi görüntüleme için rengi ayarlamaya olanak tanır. |
|
||
|
İşleme Özellikleri |
||
|
|
Frezeleme Özellikleri |
Tanıma Cebler şimdi ayırabilir Aç ve Kapalı Aşamalar bu nedenle her biri için ayrı özellikler oluşturma. |
|
|
|
Frezeleme Özellikleri |
Tanıma penceresinde artık bir tane seçme olanağınız var Delik modelleri kütüphanesi (standart veya kullanıcı). Tanıma daha sonra seçilen kütüphanede bulunan ilk uyumlu modeli tanınan deliklere atayacaktır. Not: Bu, yalnızca HMF paketi mevcutsa geçerlidir. |
|
|
|
Frezeleme Özellikleri |
Olukların işlenmesi:
|
|
|
|
Frezeleme Özellikleri |
‘Kimlik Aynı Özellikleri’ etkinleştirildiğinde işleme sırasındaki optimizasyon geliştirilmiştir:
|
|
|
|
Frezeleme Özellikleri |
Minimum mesafe hesaplama (RGMF_SHORTED_DISTANCE): Minimum mesafe hesaplaması sadece cep ve ada veya iki ayrı ada arasındaki mesafe ile sınırlı değildir. Artık bir cepteki en dar alanı da belirleyebiliyoruz. ( Videoyu Görüntüle - Genel Geliştirme ) |
|
|
|
Frezeleme Özellikleri |
Yapılandırma dosyalarını kaydet: Otomatik tanıma penceresinde, arama yapılacak özellik türlerini ve ilgili opelistleri içeren yapılandırma dosyalarını yükleyebilir/kaydedebilirsiniz. Bu dosyalar (.inifeat uzantılı) GO2cam Ini dizinine kaydedilir. ( Videoyu Görüntüle - Genel Geliştirme ) |
|
|
|
Tornavida İşleminde Oluk Özelliği
|
Yeni komut oluştur Kanal , Şaft Oluşturma'da:
|
|
|
|
Tornavida Özelliklerinde Frezeleme |
Millturn tanıma, birden çok düzlemde özellikleri belirleyerek frezeleme işlemlerinden farklıdır.
Torna modülünde aktif bir Freze ucu lisansı gerekir. Aksi takdirde, bazı fonksiyonlar kullanılamaz. Diyalog kutusu Frezeleme penceresine benzer, ancak yüzey işleme, kırpma (siluet) veya çapak alma seçenekleri olmadan. Bununla birlikte, artık tornalama işlemlerini içeriyor. |
|
|
|
Tornavida Özelliklerinde Frezeleme |
Parçanın işleme alanları bazen eksenel veya radyal olarak yapılabilir (örneğin, bir N-pan (Dönme ekseni etrafında).
Şu an için, eksenel durum varsayılan olarak seçilidir. Diyalog kutusuna eklenmesi gereken bir seçenek daha var. ( Videoyu Görüntüle - MillTurn Özellikleri ) |
|
|
|
Tornavida Özelliklerinde Frezeleme |
Freze torna tanıma, düzlemsel yüzeyler yerine döndürülmüş yüzeylere dayalı olarak, geliştirilmiş bir düzlemdeki özellikleri tanımlamayı kapsar.
( Videoyu Görüntüle - MillTurn Özellikleri ) |
|
|
|
Tornavida Özelliklerinde Frezeleme |
Başlat bir Otomatik Torna OPL Tanınmış parametrelere bağlı olarak, düzlem seçimine (dönme veya tekrar işleme/geri dönüş düzlemi) göre ana veya ikincil iş mili uyarlaması. İşlem ağacında çevrim varsa grileşir.
|
|
|
İşleme Genellikleri |
||
|
|
Stok oluşturma tamamen yenilendi! Birçok yeni özellik ve geliştirme mevcuttur; bunları 3 farklı durumu sunan 3 videoda tanıtacağız:
|
|
|
|
|||
|
|
|||
|
|
Orijinleri tanımlamak için yeni işlem . MTE modülü ile mekanizmayı homojenleştirmek için tablo ekledik İşleme Kökenleri , İşleme Ağacında, Çubuk Stok. Özellikle projenizde birkaç orijine ihtiyacınız olduğunda kullanışlıdır.
Sonuç olarak, İşleme Ağacı'nda, Operasyon > Takım Yolu Teknolojisi'nde bir operasyon için orijin tanımlama olanağını iptal ettik. |
|
|
|
|
Araç yolu ve Dinamik Simülasyonlar The Orijin ismi kordinat tablosunda veriliyor. |
||
|
|
|
|
|
|
|
Birden çok çevrimde takımı aynı anda kopyala. Tüm çevrimler aynı klasör içinde olduğu sürece, tanımlanmış bir çevrim kümesi içinde bir takımı başka bir takımla değiştirme olanağına sahipsiniz. Bunu başarmak için iki yaklaşım vardır:
|
|
|
|
|
Sürükle ve Bırak Önceki, kullanım seçeneği sürükle ve bırak Geometri seçme işleminde yeni bir çevrimin oluşturulmasıyla sınırlıydı. Şimdi ise, ayrıca ... zaman mevcuttur. Düzenle an mevcut çevrim. |
|
|
|
|
Soğutma no Operasyon listesinde Yeni bir soğutma numarası kopyalama özelliği:
|
|
|
|
|
İşlemler Listesi Operasyon listesinde yeni bir alan ekledik: Özel soğutucu |
||
|
İç Ope. Listesi & EDM Stratejileri |
||
|
|
|
Otomasyon seçenekleri penceresine, bir tanımlamayı sağlayan yeni bir seçim kutusu eklenmiştir renk üzerinde Opelist'teki diş açma işlemi uygulanacaktır. Bu özellik, bir katının otomatik içe aktarımıyla ilgili başka bir özellik ile bağlantılıdır. Renkli Siluetler . |
|
|
|
Vektör görünürlüğünü KAPALI yap 4 ve 5 eksen simültane işlemleri için, vektörleri gizleme seçeneği eklendi. Operasyonda sağ tıklama ile opelist yöneticisinde mevcuttur. |
||
|
|

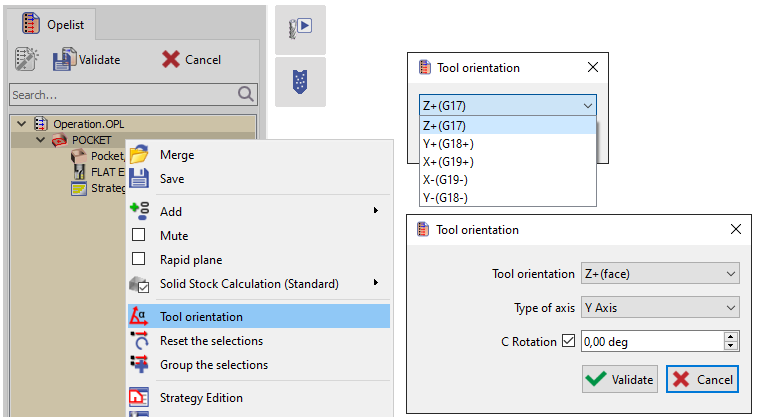

Alet Yönlendirmesi Opelist yöneticisine, her işlem için takım yönünü tanımlama yeteneği ekledik. Frezeleme ve Torna diyalogları farklı seçenekler sunar. |
|
|
|
|
Otomatik Referanslar Sütun ekle Formül Parametreyi, opelistte tanımlanan bir parametreye göre Zorla, yükseklik vb. gibi zorlar. Opelist girişlerinin parametrelendirilmesine yol açar, bu da kendi iletişim kutusu ile yapılabilir. |
||
|
|
Otomatik Referanslar Seçim yapabiliriz Özellikler (Tüm Özellikler ve Renk Özellikleri manuel işlemler (kontür, slot vb.) için otomatik referanslar olarak) |
||
|
Simülasyon |
||
|
|
|
|
|
|
|
In the dialog of Koordinatlar, şimdi görüntülüyoruz Orijin ismi Simüle ettiğimiz her işlem için |
||
|
|
2 birleşik liste için simgeler eklendi:
|
|
|
|
Makine Aracı Ortamı (MAO) |
||
|
|
|
şimdi oluşturabilirsiniz Kesme noktaları Simülasyonu o konumda MTE için durdurmak Kontrol ve NC Kontrolü ya da:
Simülasyonu sonlandırırsanız, Kesme noktaları otomatik olarak kaydedilir Ve simülasyonu yeniden başlattığımızda, yerine geri yerleştirilirler. Eğer biz Parçayı kaydet , kırılma noktaları da korunur. |
|
|
|

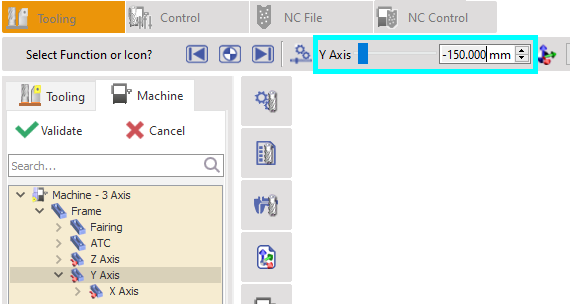

Takımlama |
Makine eksenini düzenlerken, Eksen seyrinin değeri şimdi görüntüleniyor. |
|
|
|
Eksenlerin Bağlantısı |
İki ekseni birbirine bağlama özelliği. Bu seçeneği makine oluştururken uygulayabilirsiniz. Kinematik oluşturmada bir eksene sağ tıklayın ve ‘ Bir Bileşeni Bağla Amaç, iki veya daha fazla ekseni birlikte pilot etmektir. |
|
|
|
Takım numaralandırması |
Yeni olasılık Takım numarasını düzenle bu nedenle Takımın konumunu değiştirme Takım takıldıktan sonra. Takım desteğine çift tıklayabilir veya takım desteğine sağ tıklayıp ardından “ Konumu değiştir Yeni takım desteği numarası girmek için bir pencere açmak. Hedef takım desteğinin boş olması gerekiyor. |
|
|
|
Karşılaştırma fonksiyonu eklenmiş MTE Kontrolüne eklendi . İşleme simüle edilirken direkt olarak kullanılabilir. Simülasyonu oynattığınızda karşılaştırma aktif değildir, ancak simülasyonu durdurduğunuzda karşılaştırma yeniden hesaplanır. Karşılaştırma da geliştirildi, lütfen burada bir video izleyin: Karşılaştırma |
||
|
2 Eksenli Frezeleme ve Şekillendirme |
||
|
|

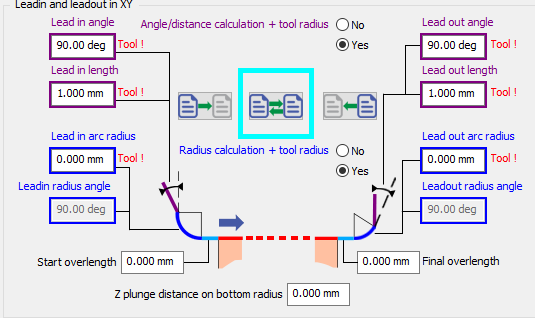

İçin Manuel İşlemler , giriş ve çıkış için parametreleri ters çevirmeyi sağlayan yeni bir seçenek eklendi. |
|
|
|
|
Dış Açıların İşlenmesi Seçenekler penceresi altında, dış açıların işlenmesi için yeni bir takım yolu seçeneği: Döngüler oluştur . Köşelerin iyi kalitede olmasını sağlar. Bu yalnızca merkez takım yolu için mümkündür (parça, telafi değil). |
|
|
|
|
Kontürde yanal geçişler Bağımsız Geçişler olarak yeniden adlandırılır Kompakt Geçişler. Sıkıştırılmış, geçişler arasında geri çekilmenin programlanmadığı anlamına gelir. Seçenek mevcut değil (grileştirilmiş) eğer ‘ Parça Takım yolu seçilir: Pasolar her zaman ‘bağımsız’ (sıkıştırılmamış) olacaktır ve her paso için her zaman telafi kazancı/kaybı olacaktır. |
||
|
|

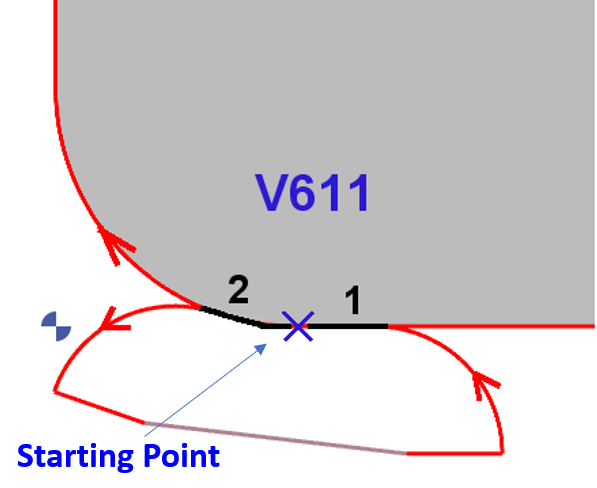

Hesaplamada iyileştirme Aşırı uzunluklar için Kapalı profil ile 1. ve Son elemanlar teğet. V611'de, dışa taşmalar şunları dikkate alır Profilin şekli . Başlangıç dışa taşma (1) Son Elemana teğettir ve Final dışa taşma (2) teğettir İlk girişde sabit Z . |
|
|
|
|

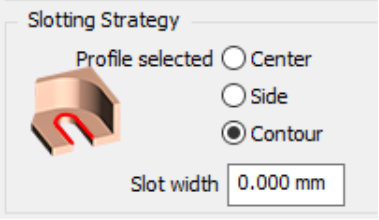

Slotting'de 2 yeni seçenek
|
|
|
|
|
Dalgıç Döngüleri |
Eklendi Talaş kırma Seçenekler Dalarak Çevre Dolaşma ve Dalarak Cep Boşaltma Operasyonlar . |
|
|
|
Yeni Öncü Rotasyon hız Strateji sayfasında, Başlangıç Derinliğinin bir değeri olmalıdır , sürece Giriş Besleme Hızı ve Giriş Dönüşü gri kalır |
||
|
|
Derin Delme ve Kelepçe çevrimi 2 çevrime ayrılmıştır. Derin Delik, Gundrilling olarak yeniden adlandırıldı. |
||
|
3 Eksenli Frezeleme |
||
|
|
Kullanıcı Arabirimi |
‘Orjinal Menu’ Şekil Frezeleme . Eskiden 4 ve 5 eksen simültane menülerini sistematik olarak içeriyordu, ancak şimdi paketlerin yeni yapısı nedeniyle yalnızca 3 eksen frezeleme işlemleri olabilir. |
|
|
|
Takımlama |
The Lens Değirmeni Kesici daha fazla çevrim için kullanılabilir:
|
|
|
|
Takımlama |
The Oval Freze ve Varil Değirmeni Kesici şimdi mevcuttur Z Seviyesi operasyon. |
|
|
4-5 Eksenli Eş Zamanlı |
||
|
|
4Xs Cycles
|
İki yeni çevrim eklendi:

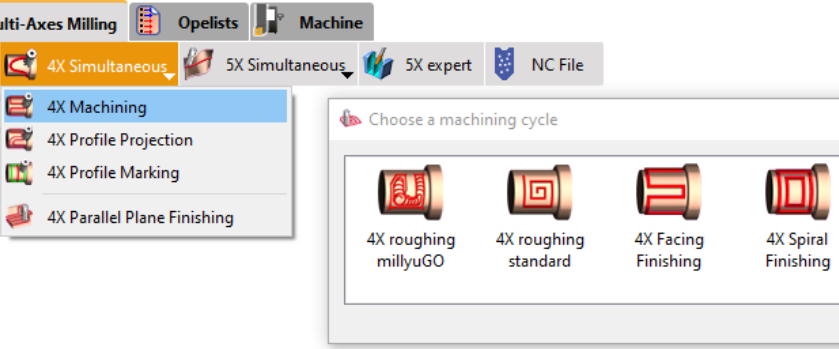

Alt menü " olarak yeniden adlandırıldı 4X İşleme ," hem kaba işleme hem de ince işleme operasyonlarını kapsayan.
4Xs Kaba Frezeleme operasyonunu ve nasıl kurulacağını gösteren bir video izleyebilirsiniz. From V6.11.202 , you are able to simulate these operations in realistic way by setting OFF the option ‘Simplified Machining’. |
|
|
|
|||
|
5 Eksen Uzmanı |
|
|
|
The 5X Expert seçeneği artık bir Orjinal Menu aynı isimli. Artık '5X Simültane' menüsünde alt menü değil. |
|
|
Dönme |
||
|
|

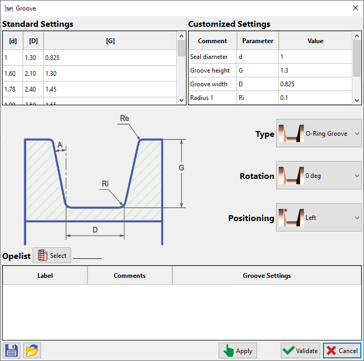

Oluk Özelliği |
Yeni komut ' Oluk Parçalarda ilgili standartlara göre otomatik olarak kanal tasarımı yapmak ve bunlara opelist atamak için Şaft Oluşturma altına eklenmiştir. Ayrıca kontrol edin Tornavida İşleminde Oluk Özelliği Ek bilgi için. |
|
|
|
Özellik |
Yeni ‘ Özellik Torna Tablosundaki ‘Parça’ altında eklenen çevrim. Bu, parçayı işlemek için ‘Oluk’ özelliğinde atanan operasyon listesini çalıştırır. |
|
|
|
Yeni seçenek, oluşturmaya olanak tanır İlerleme tablosu renklere bağlı. Çevrim yürütülürken, besleme hızını değiştirmek için tekno fonksiyonlar otomatik olarak oluşturulur. Farklı besleme hızlarıyla tüm bir şekil üzerinde tek bir takım yolunun programlanmasını sağlar. |
|
|
|
|
Şimdi yeni bir Dalma tipi Zigzag kanal çevrimi için: Bu yeni Zigzag Bu seçenek, takım yolunun her adımında iki eksene aynı anda hareket etmesini sağlayarak benzersiz bir kesme yaklaşımı sunar.
|
|
|
|
|
Yeni gagalama yönlerini tanımlama yetenekleri:
|
|
|
|
|
Manuel Delme işlemleri için yeni bir özellik vardır Takımı önceden seç seçmede takım çapını filtreleyerek (frezeleme cebi ile aynı). Liste, yetenekli takımlara indirgendi Alet Çapı <= Geometri Çapı Varsayılan çap, alma noktasının pozisyonu tarafından hesaplanır. |
|
|
|
|
Finish Groove Operasyon: 'İç köşe kanal' yöntemiyle, ile ilgili yeni bir seçenek tanıttık Üst üste binme Takım yolunu optimize etmek için. |
|
|
|
|
Broşlama çevrimi için geometri seçerken artık Katı bir kenar seç 6.10'daki gibi sadece bir yüzey yerine. Seçilen kenarın kabul edilebilmesi için doğrusal ve broşlama ekseniyle doğrusal olmalıdır. Takım yönlendirmesi, bitişik yüzeylerin ortalama normal değerlerine dayanmaktadır. |
||
|
|

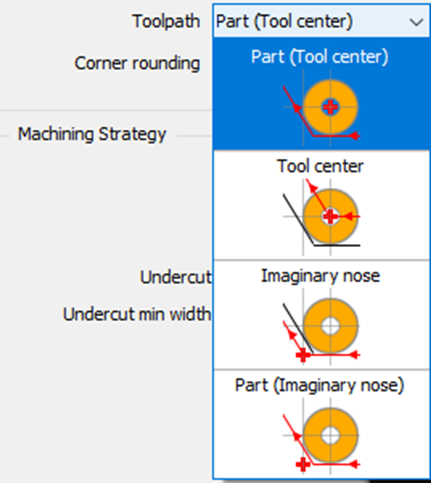

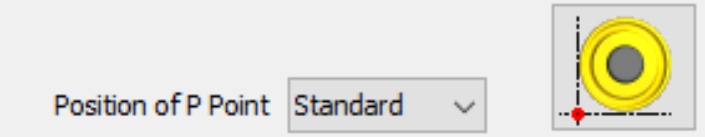

Parça modunda P noktası yönetimi Yeni bir takım yolu hesaplama türü ekledik: Parça (Hayali Burun)
|
|
|
|
Bu durumda, aynı takım için 2 farklı pilot nokta bulundurulamaması için, takım sayfasında P Noktası seçeneğini doğrudan zorlamanızı da tavsiye ediyoruz! |
|
||
|
|
İçinde Talaş kırma Yönetimde, her geri çekilmede bir bekleme tanımlama olanağı ekledik. |
||
|
|
Araçlar>Seçenekler>Torna altında tanımlanan güvenlik parametreleri şimdi 0 değerini kabul et . Bu, giriş ve çıkış hareketlerini tasarlamak için kullanılan kullanıcılara adanmıştır. Seçenekler sayfasında tanımlanan bu değerler, tüm çevrimlerin parametrelerine atanacak varsayılan değerlerdir: Bunları 0 olarak değiştirmenin tehlikeli olabileceğini lütfen unutmayın! |
||
|
Dikey Torna |
||
|
|
Ürün |
Yeni ürün Dikey Torna :
|
|
|
İsviçre İşleme |
||
|
|
Yeni yetenek Parçayı dilimle Z ekseninde, işlemeyi ayırmak için Birkaç alan Z boyunca Sağ tıklayın üzerinde Malzeme İşlem ağacında fonksiyona erişmek için.
Doğruladığınızda geometride görünür bir değişiklik olmaz. Bu bilgiler yalnızca otomatik bir opelistin uygulanması sırasında dikkate alınır. |
|
|
|
Tel Kesim EDM |
||
|
|
İşlemdeki yeni otomasyon: Kesme stratejileri otomatik olarak uygulanır komut tarafından tanınan profillere Bunun için, kavramını ekledik Tipoloji ...in tanımına Stratejiler Birkaç tip mevcuttur:
Silindir tipolojileri için, bir seçim yapabilme olanağımız da var Kabul edilebilir çaplar aralığı 0 ila 10 mm, 10 ila 20 mm vb. delikler için stratejiler oluşturmak üzere, |
|
|
|
|
When we have Yalnızca bir Gölgeli Model GO2cam'de, komut çalıştırılırken otomatik olarak seçilir. Videoda görebilirsiniz. |
||
|
|
Kesme Koşulları |
EDM Kodu Araçlar sayfasına eklendi. Şimdi tanımlanmışsa dikkate alınır Bir kimliği bağla bir Malzeme ismi Kesme koşullarının yönetimi için. Daha önce yalnızca malzeme dosyasının adı kullanılıyordu. |
|
|
|
Makine Dosyası |
Seçme Tekno Masalar Daha basit. Kombobox'tan 2 giriş sildik: Techno table ve Strateji tablosu Yeni tablo oluşturma yalnızca 'Sıralar' modu ile kullanılabilir |
|
|
Çok Parçalı İşleme (MPM) |
||
|
|
Makine Dosyası |
Yönetimi Çevrimler arası geri çekme İş Tutma Cihazı>Gelişim sayfasına, sınırlayıcı kutuya göre geri çekilme seçeneği ekledik. |
|
|
Kullanıcı Atölye Çalışması Belgesi |
|
|
|
Barkod 3B pencere altında eklenir Alet Tip Önceden, barkod Takım sayfasında, Seçenekler sekmesinde verilmelidir. Barkod, belgede bir bar olarak dışa aktarılır. |
|
|
NC Kontrolü |
||
|
|
Karşılaştırma |
Karşılaştırma Fonksiyon eklendi. |
|
|
|
Kesme noktaları |
Kesme noktaları eklendi. |
|
|
|
NC Dosyası |
"GO2cam Operatörü" kullanan operatörler için NC Kontrolü içinde NC dosyasının değiştirilmesine izin verme veya vermeme olanağı. Yani, GO2cam'de operatör profillerinde ve haklarında etkinleştirme veya etkinleştirmemeyi belirleyen bir bayrak bulunur. |
|
|
GO2cam for SolidWorks |
|
|
|
İthalat |
Solidworks ile yeni olanaklar:
|
|
Harici Bağlantılar |
|
|
|
İhracat |
Yeni diyaloglar için Vericut / Eureka / Makino |
