Giriş

PMI, özellikle dijital denetimde çok önemlidir. 3B CAD dosyasına dahil edilen geometrik olmayan herhangi bir veri olarak tanımlanır. PMI normalde yüzey profilleri ve toleranslar gibi verileri içerir. Bir avantajı, mühendislik verilerini iletmek için 2B çizimlere güvenmek yerine, orijinal CAD dosyasına gömülebilmesidir. PMI isteğe bağlı bir modüldür.

PMI'ler içeren CAD formatları

PMI'leri içeren CAD formatlarının listesi şöyledir:

  • *.CATPART (CatiaV5)

  • *.PRT (NX)

  • *.PRT (Creo)

  • *.SLDPRT (SolidWorks)

  • *.JT

  • *.STEP (yalnızca AP242)

Inventor ve SolidEdge ayrıca PMI'leri yönetebilir, ancak GO2cam bunları yerel dosya formatlarında okuyamaz; bunları okumak için STEP AP242'ye aktarmalısınız.

GO2cam'deki İşlem

İçe aktarılan katı dosyalardan (herhangi bir format) PMI özelliklerini kullanmak için aşağıdakiler yapılabilir:

  • PMI'ye ayrılmış çalışma yüzeylerinin otomatik oluşturulması.

  • Sağ tıklayın bilgi almak için ölçüye.

- Seçilen yüz vurgulanan

- Diğer iki referans yüzler de görüntülenir.

Değeri değiştirmek için iki katı yüzey arasında ölçüm yapmak için PMI'de yeni işlev. Bu yalnızca mesafelerin ve çapların açıklamaları için çalışır.

'Parça Bilgisi'ne eklenen PMI türleri

Türe göre PMI sayısının detayı verilir::

Nb Boyutlar (anlamsal)
Nb Boyutlar (grafik)
Nb Geometrik Tolerans
Nb Referanslar

Boyut düzenleme yalnızca Boyutlar (anlamsal) ile çalışır

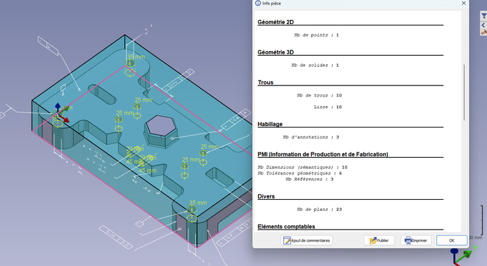

Types of PMI.png

Note: PMI can also be managed in the Control command: buraya tıklayın for more info.
