V6.12'den itibaren, geliştirilmiş bir düzlem oluşturmak ve işlemek için 2 yöntem vardır:
-
Gelişmiş düzlemin manuel olarak oluşturulması ve işleme döngüsünün uygulanması
-
Tornalamada, 1 adımda geliştirilmiş bir düzlem oluşturmak ve işlemek için yeni komut
Manuel Oluşturma
Oluşturma Gelişmiş yüzey
|
|
|
Bir eksen etrafında geliştirilmiş bir düzlemin oluşturulması. mesafe (silindirin çapı) ve dönme ekseni . seçin. Düzlem oluşturulduktan sonra, bu düzlemin içinde geometri çizmek için herhangi bir tel kafes komutu kullanabilirsiniz. Geometriyi silindirin etrafına saracaktır. Daha sonra şeklin etrafına sarılacak 2 eksenli işleme programlayabilirsiniz. |
|
İşleme sırasında takımın Z yönü 'sini seçebilirsiniz. 2 olasılık:
|
|
|
|
Şeritteki aynı seçeneklerle geliştirilmiş bir düzlemler oluşturmak için yeni bir iletişim kutusu tanıtıldı. |
|
Çap : Açılımın oluşturulacağı çap. Basit bir açma (silindirik) durumunda, çap doğrudan buraya girilebilir.
Oryantasyon : Açma düzleminin yönü, işlemenin dışarıda mı yoksa (büyük tornalanmış parçalar için, muhtemelen bir açılı kafa ile) içeride mi yapılacağını belirler.
Koordinat Birimi : derece birimi veya mm (veya inç) arasında seçim yapabilirsiniz. Bu, açma düzlemindeki dikey (Y veya C) ekseninin ölçü birimini belirtir.
Koordinat Yönü : Bu seçenekle, '+' yönünü Üst veya Alt
|
Alt Koordinat Yönü'ne verirsiniz.
|
Üst Koordinat Yönü'ne verirsiniz.
|
Kullanım
Düzlem oluşturulduğunda, bu düzlemde çizebilir veya başka bir düzlemde tasarlanan geometriyi içe aktarabilirsiniz.
Gelişmiş bir düzlemde görünümü değiştiremezsiniz: sadece üstten görünüm mevcuttur!
|

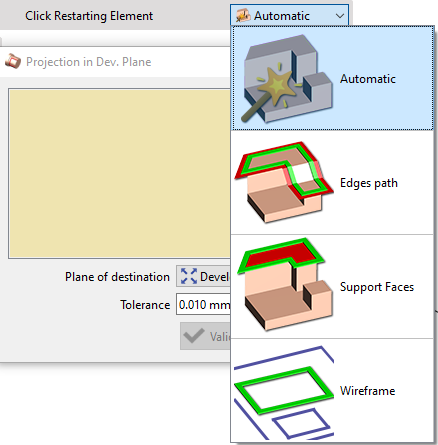

İçe aktarma, Gelişmiş düzlemde projeksiyon Çalışma Yüzeyi menüsünde bulunan komutuyla yapılır. Projeksiyon komutunda, 4 mod profil oluşturma mevcuttur; Otomatik, Kenar yolu, Destek yüzeyleri ve Tel kafes. |
|
Seçim üzerine bir iletişim penceresi açılır Gelişmiş düzlemde projeksiyon.
|
|
|
Clicking on the yeşil + Icon will give us access to choose the mode of profile creation: Otomatik yazılımın profilleri seçmek için en uygun yöntemi seçmesini sağlar. Kenar Yolu katıların kenarlarının doğrudan, önceden 2B geometri kurtarmadan seçilmesine izin verir. Destek Yüzeyleri birden fazla profil seçmek için bir yüzeye tıklama yeteneği sağlar. Tel kafes katı üzerinde çizilmiş veya mevcut herhangi bir tel kafesi seçmeye izin verir. |
|
|
Profillerin çoklu seçimi üzerine, 0° ve 180° konumundaki elemanlara süreklilik uygulanır. Ayrıca delikler dikkate alınmaz. Kullanıcı ayrıca artık pencereden herhangi bir profili manuel olarak ekleme veya kaldırma olanağına sahiptir. |
|
|
|
|
Gelişmiş bir düzleme yansıtılan elemanlar artık çokgenlere dönüştürülmez. Daha iyi bir işleme sonucu için yaylar ve segmentler olarak tutulurlar.
İçinde bir döngü programlayın Gelişmiş yüzey
|
Çalışma düzlemi oluşturulduktan sonra, bu çok basittir: diğer herhangi bir şekilde yaptığınız gibi devam edin. Şu anda geliştirilmiş düzlemde çalıştığınızı kontrol edin. Herhangi bir 2 eksenli operasyonu programlayabilirsiniz, tıpkı bir cep örneğinde gösterdiğimiz gibi. |
|
|
|
|
|
Gelişmiş Düzlemde İşleme
|
İşleme için geometri seçerken geliştirilmiş düzlem işlevini kullanabilirsiniz. Geometri seçimi seçeneğine tıkladığınızda, geliştirilmiş düzlem işlemesini temsil eden bir simge görünecektir. Gelişmiş düzlemde işlenecek istenen profili seçin. Çap için, değeri manuel olarak girebilir veya katınızı seçebilirsiniz ve çap otomatik olarak doldurulacaktır. Doğrulandıktan sonra, uygun takımı ve işleme döngüsünü seçmeye devam edin. |
|
|
||
