Oluşturma Diyaloğu
|
V6.11 sürümünde, Stok oluşturma diyaloğunu tamamen yeniledik. Bu diyalog 3 farklı durumda benzerdir:
Çalıştığınız ortama (Frezeleme/Torna/İsviçre Makinesi/Tel E. Geo) bağlı olarak bazı simgeler görünecektir. |
|
Frezeleme ve Tel E. Geo Parçaları |
||
|
|
|
|
Torna Parçaları |
||
|
|
|
Oluşturma Seçenekleri
|
Stok Şekli |
||
|
Kübik (Frezeleme ve Tel E. Geo) |

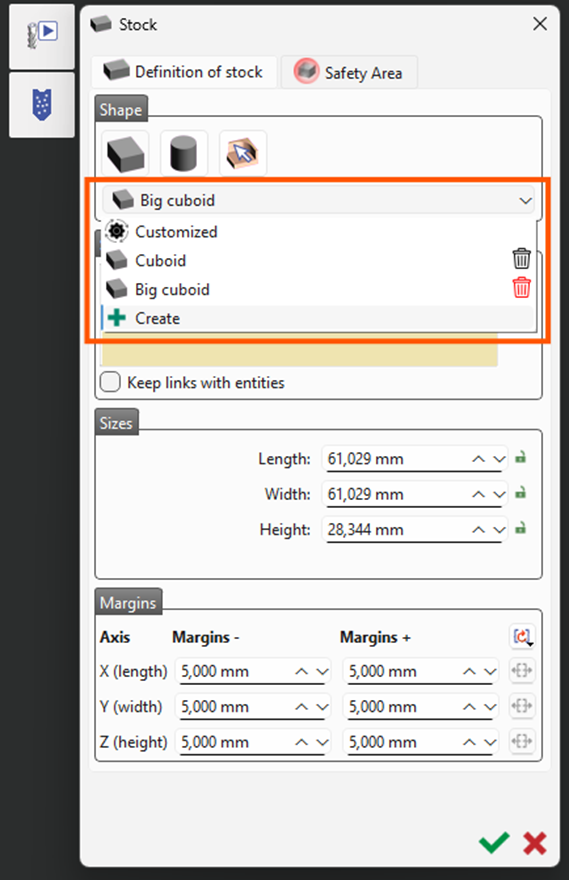

Bu simgeye tıklayarak stokun şeklini seçebilirsiniz. Stokun fiziksel şekli artık açılır kutuda gösteriliyor. Silindir için, iç çap için bir değer tanımlayarak bir silindiri tüp olarak tanımlama olanağınız da vardır |
|
Silindir (Frezeleme ve Tel E. Geo) |
|
|

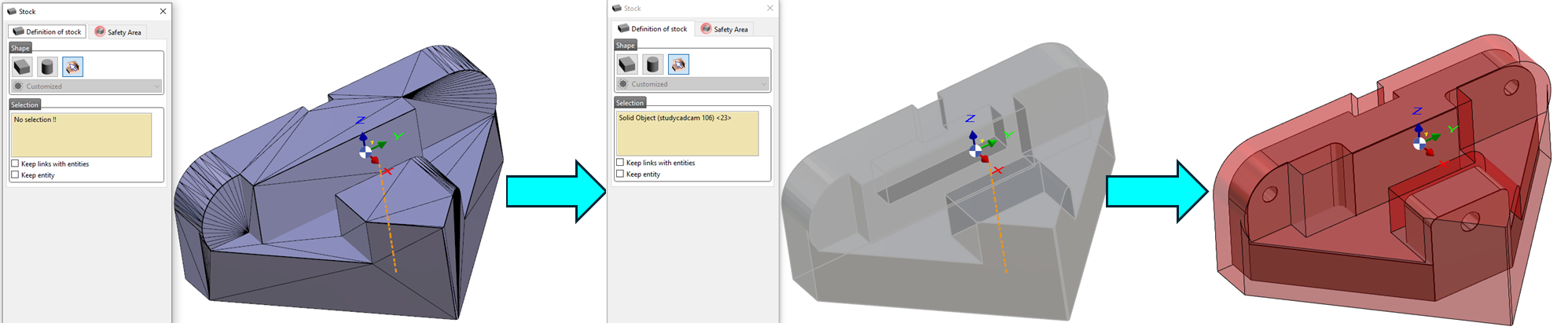

Mevcut Katıdan (Tümü) |
Bu seçeneği seçerseniz, bir katıya tıklayarak bir stok oluşturabilirsiniz. |
|
Silindirik (Torna) |
Silindir çubuk, iç çap için bir değer tanımlayarak tüp olarak da tanımlanabilir. |
|
N kenar (Torna) |
Örneğin, altıgen bir yüzeyle N sayıda kenarlı bir stok çubuğu oluşturun. |
|
Bir profili seçerek (Torna) |
Farklı bir şekle sahip olmak için profillerin seçimini yaparak stoğu tanımlayın. |
|
Seçim |
||
|
|
Varlıklarla bağlantıları koru |
Seçimle bağlantıları da koruyabiliriz. Yani, eğer geometri değiştirilirse, o zaman stok otomatik olarak yeniden hesaplanacaktır. |
|
Hepsini sil |
‘ Hepsini sil ’ düğmesini kullanarak tüm seçimleri temizliyoruz |
|
Görünür her şeyi seç |
Ekranda görünür herhangi bir geometriyi seçmek için kullanılır. |
|
Boyutlar |
||
|
|
Ölçüler |
Stokunuz bilindiğinde, boyutları şu terimlerle girebilirsiniz: uzunluk , genişlik , yükseklik ve çap/yarıçap (İç/Dış), Çubuk Uzunluğu, Kenar Sayısı (N kenarlı stok için) |
|
Merkezi manuel olarak yeniden tanımla |
Stokun herhangi bir noktasını merkez olarak tanımlamak için. |
|
Otomatik olarak merkezle |
Stokun merkezini otomatik olarak tanımlamak için. |
|

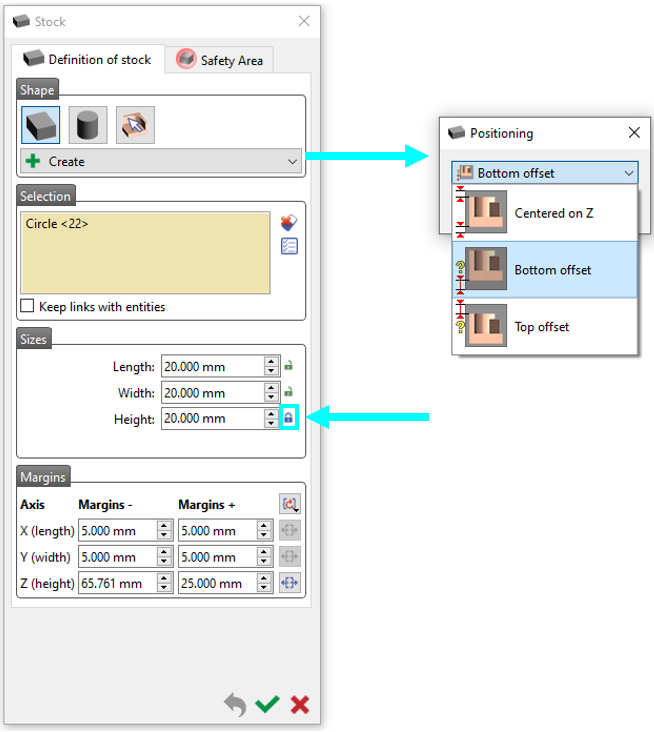

Boyutları kilitle |
Düzenleme sırasında aynı boyutu korumaya yardımcı olur marjlar . |
|
Marjlar |
||
|
|
Marjlar(-/+) |
Marjlar, geometrinin sınırlayıcı kutusunun bir ofsetiyle stokun oluşturulmasını sağlar. |
|
X ve Y için aynı marjlar |
Bu, X ve Y marjları için aynı değerleri girmek için kullanılabilen bir düğmedir. |
|
Marjları merkezle |
Eksen boyutlarından herhangi biri kilitlendiğinde, karşılık gelen kilitli eksen için eşit marjlar sağlamak üzere 'Marjları Merkezle' düğmesini kullanabilirsiniz. |
|
Güvenlik Alanı |
||
|
Bu seçeneğe tıklayarak , güvenli bir zarf için parametreler ayarlayabileceğiniz bir iletişim kutusu görünür. |
|
|
Frezeleme'de Silindirik stok tüp şekilleri olabilir , iç çap değeri tanımlama olasılığı sayesinde. |
|
Stok Düzenle : Stok geçmişsiz oluşturulduğunda artık marj değişikliğine izin veriyoruz |
Örnek Videolar
Farklı durumlarla ilgili 3 video sunulmaktadır:
-
2B geometri üzerine stok oluşturma, burada içe aktarılan bir DXF dosyası. Elemanların seçimi ve marjlarla stokun oluşturulmasına odaklanma.
-
Otomatik katı içe aktarımı sırasında bir stokun oluşturulması. Boyutlarına göre silindirik stokun oluşturulmasına odaklanma.
-
Tornada stok oluşturma. 'Varlıklarla bağlantıları koru' kavramına, Güvenlik Alanı tanımına ve geometrinin değiştirilmesine odaklanma.
|
|
|
|
Özel durum: Döküm Stok
|
Döküm stoğunu tanımlamanın iki olasılığı vardır:
|
