Sunum

Bu fonksiyon, radyal silindirler oluşturmanıza olanak tanır. Buna karşılık gelen radyal düzlem otomatik olarak oluşturulur.

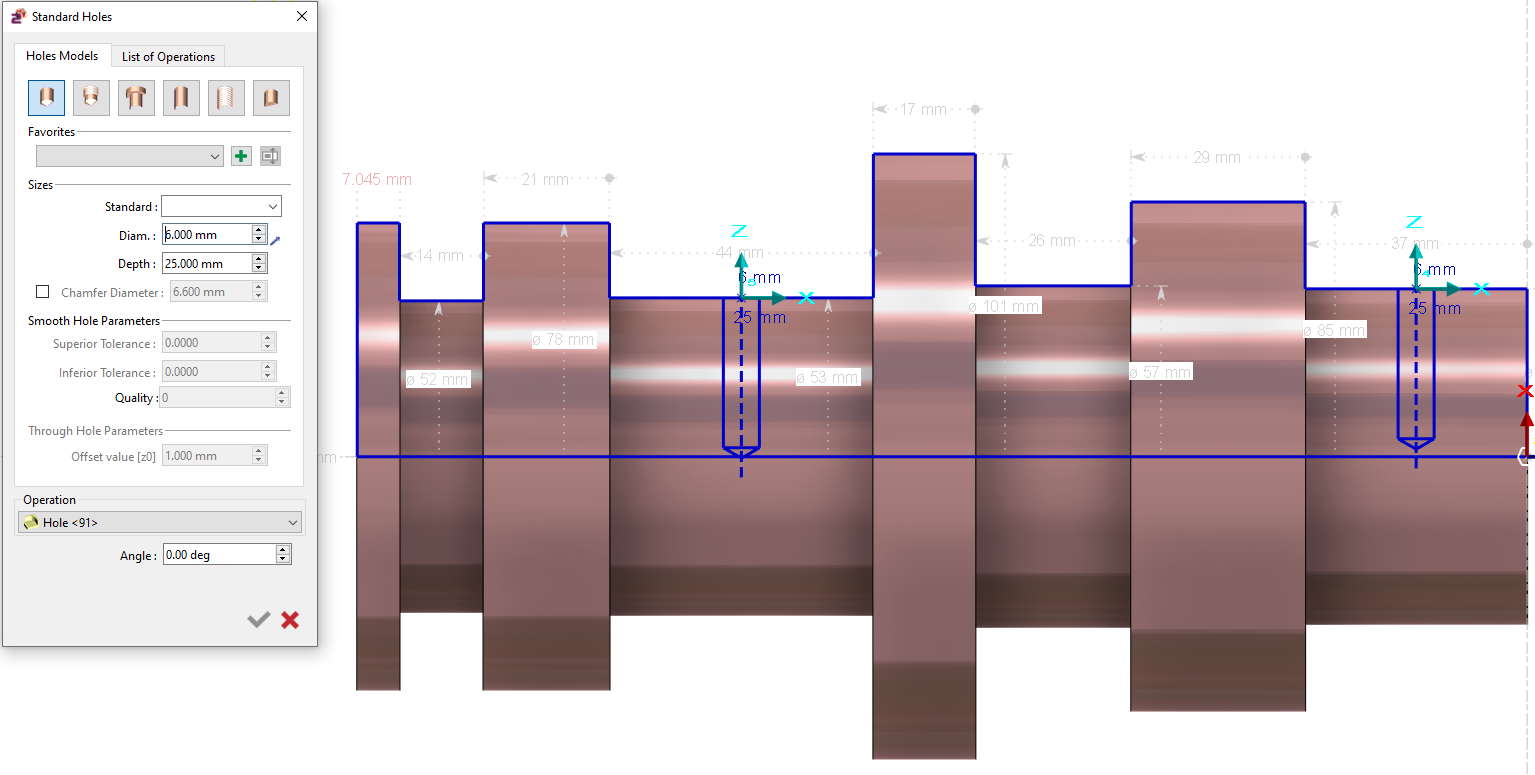

Radyal delik düzlemi oluşturmak için

  1. Delik, 2B geometriniz üzerine yerleştirilmiş bir noktadan tanımlanır. Öncelikle oluşturmanız gerekir, aşağıdaki örnekte A, B ve C noktalarıyla gösterildiği gibi kesişim noktaları oluşturmak için Çizgi fonksiyonunu kullanabilirsiniz.

  2. A ve D parametrelerini doldurun.

  3. Açılır menüden derinlik türünü seçin:

    1. Açık: Delik derinliğinden bağımsız olarak açıktır.

    2. Eksen: Delik Z ekseninde durur.

    3. Derinlik: Delik, L parametre değeriyle tanımlanmış bir derinliğe sahiptir

  4. Derinlik seçerseniz L parametresini doldurun.

  5. Önceden tanımlanmış bir noktayı tıklayın.
