Bu sayfa, iş parçasına başlangıç noktalarının nasıl tanımlanacağını ve atanacağını açıklamaktadır. Başlangıç noktalarına özel sözdizimi de bildirebilirsiniz. |
1. Program Başlangıç Noktası
|
Varsayılan olarak, Program Başlangıç Noktası, REFERANS düzleminin başlangıç noktasıdır. Frezeleme menüsüne gittiğinizde, Program Başlangıç Noktası ekranda bir sembolle görüntülenir.
Ancak tüm işlemler için başlangıç noktasını değiştir isteyebilirsiniz. Bunun için Hareket komutlarını kullanmayın! İşleme Ağacında, Stok satırında, Tek Başlangıç Noktası tıklayın ve yeni noktayı tıklayın.
Başlangıç noktasının değiştirilmesine erişebilmek için bir Makine dosyası yüklenmelidir. Bunun nedeni, başlangıç noktalarının ayarlarının Makine dosyasında yapılmasıdır. Tel Erz'de, Tek başlangıç noktası komutunu da kullanabilirsiniz. |
|
|
Yeni bir başlangıç noktası oluşturacak ancak Z0'ı koruyacaktır, yalnızca X ve Y konumları değiştirilecektir!
2. Çoklu Başlangıç Noktaları
Başlangıç noktalarını tanımlama mekanizması, MTE modülü ile homojenleştirilmiştir. Projenizde birkaç başlangıç noktasına ihtiyacınız olduğunda özellikle kullanışlıdır. İşlem aşağıdaki gibidir:
|
Tablodaki tüm başlangıç noktalarını oluşturun
|
|
|
üzerinde Komuta erişmek için, işleme ağacında, Stok ve seçin İşleme başlangıç noktaları sağ tıklayın . |
|
|
|
boş bir hücreye Açılır tabloda, ve seçin Başlangıç noktası ekle veya Tek başlangıç noktası ekle.
|
|
|
|
Orijini tanımlamak için satırdaki Seçim Pipetini kullanın ve katı üzerinde bir nokta seçin. Aynı prensibi kullanarak, parça üzerinde birden çok orijin tanımlayabilir ve orijin adını yeniden adlandırmak için orijin adına çift tıklayabilirsiniz. Yapılandırma gelecekteki kullanım için kaydedilebilir ve orijinleri doğrulamak için Onayla üzerine tıklayın. |
|
|
3. Orijinlerin atanması
Orijinler orijin tablosunda oluşturulduktan sonra, orijinleri işlemlere atamanız gerekir. MTE'li veya MTE'siz yapılandırmanıza bağlı olarak 2 yöntem vardır.
MTE'siz işlem
|

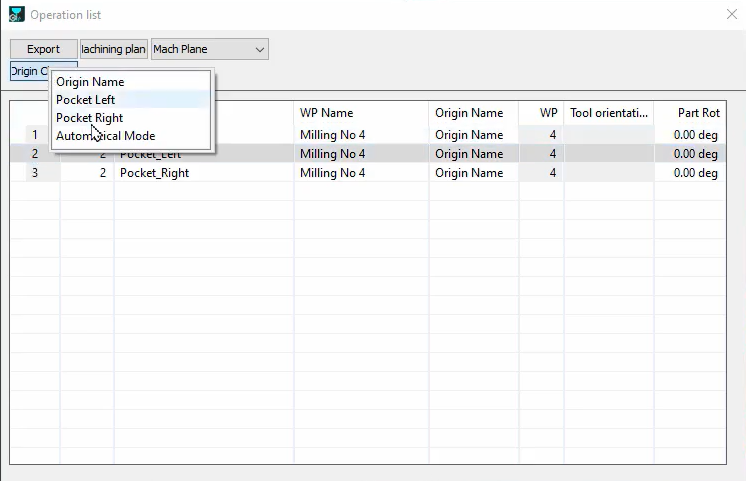

İşleme Listesini açmanız, ardından İşleme Düzlemlerini (komboda İş Düzlemi) seçmeniz gerekir. Çevrimin orijin değişikliği gerektiren satır seçin, ardından tıklayın üzerine Orijin Değişikliği düğmesine basarak tanımlanan tüm orijinlerin açılır listesine erişin. Çevrimler için uygun orijini seçin ve pencereyi kapatın.
MTE modülünüz varsa Orijin Değişikliği düğmesi yoktur! Lütfen aşağıya bakın. |
|
MTE ile işlem
|
Atama, Takımlandırma menüsünde, 'İşleme Düzlemleri' komutunda yapılır. İşlem satırına sağ tıklayın ve gerekli orijini seçin. |
|
Simülasyonda, her çevrim için belirli orijin ekranda görüntülenecek ve ayrıca orijin etiketleri, geçerli orijinin konumunu dikkate alan koordinatlar ile koordinatlar diyalogunda görünür olacaktır.
NC dosyası, tanımlanan orijinlere göre hesaplanacaktır.
4. Belirli Sözdizimi ile Orijin (G55, G56, vb.)
|

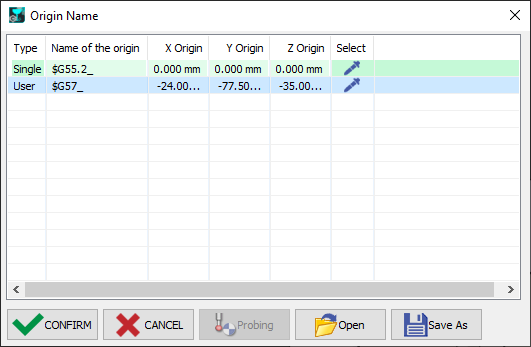

Standart son işlemciler tarafından anlaşılan ve uygulanan belirli bir sözdizimine sahip orijinler oluşturmak mümkündür. Bunu yapmak için, sağ tıklayın komutunda, G kodunun önüne $ işareti ve sonuna bir alt çizgi _ koyarak orijinin adını yazın. Bir örnek şudur: $G55.2_ Ayrıca, İşlem Listesindeki her çevrim için Orijin Adının doğru şekilde tanımlandığından emin olun:
Bu şekilde, son işlemci bu yeni orijin adlarını tanır ve oluşturulan G kod dosyasına uygular. İşlemin bir örneği için sağdaki videoyu izleyin. Aşağıdaki resimler, G kod dosyasındaki orijin adlarındaki farklılıkları göstermektedir.
|
|
Standart Orijin |
Sözdizimi ile Yeni Tanımlanan Orijin Adı |
