Sunum
GO2cam'de delik olarak işlenebilen iki tür varlık vardır:
-
daire
-
delik: boyutsal ve teknolojik veriler içeren özellik.
Bir daire için işlem
|
Geometri Seçimi |
İşlenecek deliklerin seçimi ve hızlı yolun optimizasyonu |
|
Takım Kütüphanesi |
Bir takım seçimi |
|
Noktadan Noktaya Çevrimler |
Bir çevrimin ve stratejisinin seçimi, Z başlangıcının ve derinliğin girişi. |
Aynı öğe üzerinde birkaç işlem gerçekleştirilirse, bu işlemleri tekrarlamanız gerekir (örneğin, merkezleme + delme + kılavuz çekme).
Bir delik için işlem
|
GO2cam'de 2 tür delik mevcuttur: |
|
|
standart delikler, |
|
kullanıcı delikleri. |

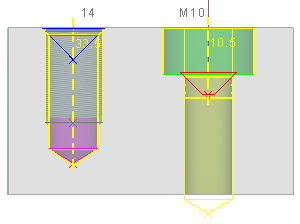

Standart Delikler
|
Konum: Tasarım / Tel Kafes / Delikler ve Tasarım / Gölgeli Model / Özellikler
Tanımla delik tipi (pürüzsüz, kılavuz çekilmiş vb.), kör veya delik, çap ve derinlik değerleri. Girebilirsiniz standart M8, M10 vb. tablolarda okunur. Bu tablolar özelleştirilebilir, lütfen aşağıdaki ipucunu okuyun. Otomatik olarak özelleştirilebilir bir işlem listesi oluşturulur. Not: standart delikler en fazla 2 aşamalı deliktir. İşleme için, Freze / Delik/Özellikler / Otomatik ve Hesaplamayı Başlat simgesine tıklayın.
|
|
Standart delikler, normalleştirilmiş tablolara göre tanımlanır. Kendi tablolarınızı csv formatında tanımlayabilir ve bunları dizinine kaydedebilirsiniz. GO2camV6**\Holenor .
Ardından bunları Araçlar / Seçenekler / Delikler .
içinde bildirin. Sözdizimine dikkat etmek için dosyalarınızı varsayılan dosyalara dayandırmanızı tavsiye ederiz.
Kullanıcılar
Delikler
Konum: Tasarım / Tel Kafes / Delikler ve Tasarım / Gölgeli Model / Gölgeli Modeldeki Özellikler
Kullanıcı Delikleri yalnızca ile kullanılabilir. HMF (Delik İşleme Özellikleri) isteğe bağlı modül.
Prensip, özel delikler tanımlamaktır. modeller.

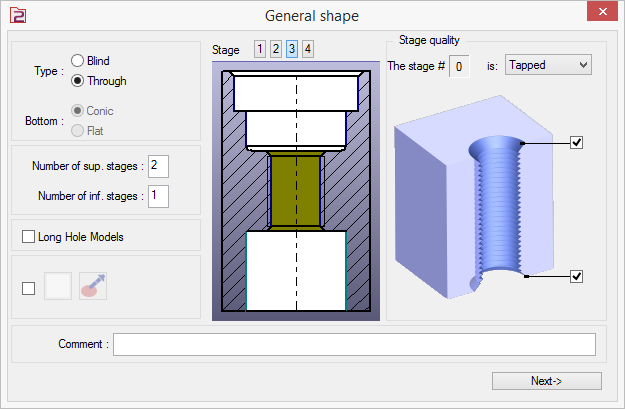

Çok kullanıcı dostu bir kullanıcı arayüzünde, deliğin topolojisini (kör veya delik), aşama sayısını ve aşamaların kalitesini (pürüzsüz, havşa açılmış, kılavuz çekilmiş) tanımlayın.

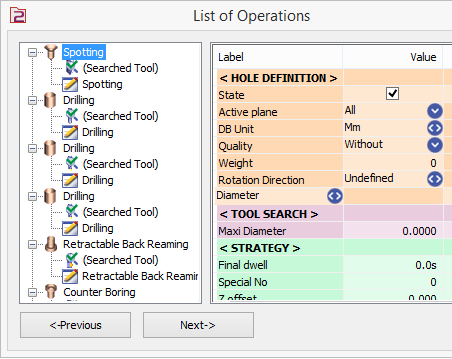

Bu şekli işlemek için otomatik olarak bir işlem listesi oluşturulur. Ardından bu işlem listesini ayarlayabilir, işlem ekleyebilir veya silebilir ve hatta olası formüller tanımlayabilirsiniz.
|
|
|
Bu şekilde, kendiniz tanımlayabilirsiniz. delik kütüphanesi sık sık işlediğiniz.
|
|
|
|
|
|
2 adım |
3 adım |
4 adım |
Konik Delik |
Bir kullanıcı delik şablonuna bir renk atama olanağınız vardır. Bu renk, delik modelini renkli deliklere uygulamak için Delik Tanıma sırasında kullanılacaktır.
Standart ve Kullanıcı Delikleri oluşturulurken, bu simgeye tıklayarak delikleri katı parçadan çıkarabilirsiniz.
İşleme
Doğrudan girişle delikler oluşturabilir, bunları koordinatlarıyla doğrudan taslağa konumlandırabilirsiniz. Ancak, 2B ve 3B modellerin kurtarılmasıyla CAD dosyalarını içe aktarırken delik özelliklerini de kullanabilirsiniz.
İşte sonraki sayfalarda ayrıntılı olarak açıklanan olasılıklar:
-
2B içe aktarma: dairelerin ve noktaların deliklere dönüştürülmesi,
-
3B içe aktarma: katı şekillerin kurtarılması.
|
Daha önce, daireler etkin işleme düzleminin yönünde (örneğin, örnekte dikey olarak) işleniyordu. Şimdi, dairenin normal yönü otomatik olarak dikkate alınır , ek düzlemler oluşturma ihtiyacını ortadan kaldırır. |
|
2B İçe Aktarma
|
Deliğe Dönüşüm |
Yetenek daireleri ve noktaları dönüştürün içine standart veya kullanıcı delikleri. Taslağa karşılık gelen modeli seçin ve boyutların değerlerini uygulayın. |
Konum: Tasarım / Tel Kafes / Delikler
3B İçe Aktarma

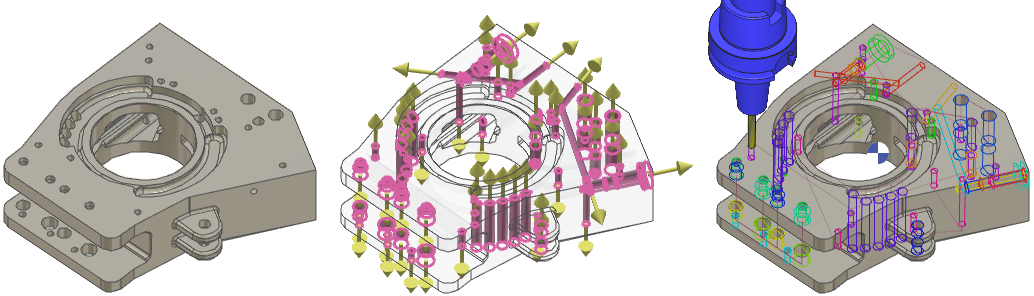

Bir katı model içe aktardığınızda, komutu kullanarak silindirik şekli kurtarabiliriz:
|
Delik Tanıma |
Bu komut, otomatik olarak tüm silindirik şekilleri kurtarır sağlar. katıda bulundu. |
Z yönü otomatik olarak verilir (ancak gerekirse kullanıcı tarafından değiştirilebilir), eş eksenli şekilleri birleştirebilir, öznitelikler ve diğer birçok komut verebilirsiniz.
Son olarak, her şekle standart veya kullanıcı modelleri atayın yapabilirsiniz. GO2cam şekilleri analiz eder ve topoloji açısından uyumlu modelleri seçer. Birkaç olasılık varsa, kullanıcı hangi modelin uygulanacağını seçebilir.
Sadece birkaç dakika sonra, tüm delikler oluşturulur ve işleme için hazırsınız. Bunun için, Frezelemeye geçmeniz, Delik / Otomatik'i seçmeniz ve otomatik hesaplamayı başlatmanız yeterlidir.
|
Deliklerin vektörlerinin rengi yönetilir ve artık Tema içinde özelleştirilebilir. renk için Alternatif 1. Bu, kullanıcının kişiselleştirilmiş temalarına göre daha iyi görüntüleme için rengi ayarlamasına olanak tanır. |
|
Delik Tanıma artık HMF seçeneğiniz olmasa bile erişilebilir! Katı üzerinde standart delikler uygulamak için kullanabilirsiniz. HMF artık kullanıcı deliklerinin oluşturulması ve uygulanmasıyla sınırlıdır.
|
|
