Tipini, çapını ve derinliğini tanımlayan normalleştirilmiş bir deliğin oluşturulması. İşleme için otomatik olarak bir operasyon listesi tanımlanır.

• delik, ekranda görüntülenen çap ve derinlik değerlerine sahip bir 3B varlıktır.

Delik Düzenleyici: delik tipini veya değerlerini değiştirmek için kullanışlıdır. Elementi düzenle Bir delikte (Ctrl-H), yalnızca konumunu değiştirmenizi sağlar.

• Standart deliklere GO2cam'deki çeşitli fonksiyonlarda da doğrudan erişilebilir:

Deliğe dönüştürme

Katı Delik Tanıma

Radyal Delik

Eksenel Delik

Eğim üzerinde delik

a. Diyalog alanında delik tipini seçin:

Kör düzeltilmiş delik

Kör kılavuz çekilmiş delik

Havşa açılmış delik

Düzeltilmiş delik

Kılavuz çekilmiş delik

Düz tabanlı düz delik

b. Bir pah tanımlayın veya tanımlamayın deliğin üstünde.

Bir pah tanımlamak için, Pah Kırma Çap onay kutusunu etkinleştirin ve çap değerini girin.

c. Delik standartlaştırılmışsa, Standart alanını doldurun (örn: M6).

M10 gibi standartlaştırılmış bir delik tanımlamanız gerekiyorsa, modellerin çoğu için Standart alanında çeşitli modellerin bulunduğu bir açılır listeye erişebilirsiniz. Gerekli olanı seçin ve parametreler otomatik olarak güncellenecektir.

d. Tamamlayıcı parametreleri ayarlama

Tamamlayıcı parametreler Parametreler bölümünün altında mevcuttur (ad, seçilen delik tipine göre değişir).

Kılavuz çekme adımı ve havşa açılmış bir operasyonun çapı ve derinliği gibi tanımlanan delik tipiyle ilgili parametrelere buradan erişilebilir.

Standartlaştırılmış Delikler için, değerler otomatik olarak doldurulur ve GO2cam standart dosyalarından gelir, Standard.csv kılavuz çekilmiş ve havşa açılmış delikler için ve Tol.csv Raybalanmış delikler için.

Kendi standart dosyalarınızı csv biçiminde tanımlayabilir ve bunları GO2cam\Holenor dizinine kaydedebilirsiniz. Ardından bunları Araçlar/Seçenekler/Delikler içinde bildirin. Sözdizimine uymak için dosyalarınızı varsayılan dosyalara dayandırmanızı öneririz.

Bu sayfa, deliklerin normal yönü tanımlayın sağlar.

X, Y ve Z ekseninde vektör yönünü verebilirsiniz. Varsayılan olarak, konum X0 Y0 Z1'dir ve Referans düzleminin Z yönünde konumlandırılır.

Pipet, yönü otomatik olarak kurtarmak için katı bir yüzü seçmeyi sağlar.

Bir operasyon listesi otomatik olarak Standart deliklere deliğin tipine ve özelliklerine göre ilişkilendirilir.

Bu liste grileştirilmiştir çünkü onu değiştiremezsiniz; bunlar sadece o aşamada bilgidir.

Operasyon listesini özelleştirin

Operasyon Listesini yönetin ve değiştirin Bu komut, listedeki operasyonları ayarlama ve parametrelerini değiştirme araçlarını sağlar.

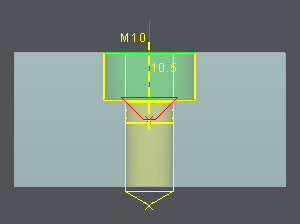

Havşa açılmış 1. M10 Vida için Havşa Açılmış Delik delik

öğesini seçin.

Havşa açılmış Pah kırma kutusunu işaretleyin. Pah kırma kutusunu işaretleyin. standart alanında: çap alanı delme çapı

çap içindir; otomatik olarak doldurulur (10,5 mm). Derinliğin önemi yoktur, havşa açılmış delikler her zaman malzeme içinden geçer. Parametreler iletişim kutusunu tıklayın; havşa açma (20,4 mm) ve yükseklik (10,5 mm) otomatik olarak tanımlanır, aynı şekilde pah çapı

(11,55 mm).

İsterseniz bu değerleri değiştirebilirsiniz.

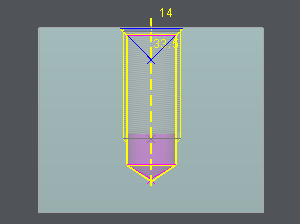

Havşa açılmış 2. Kör Kılavuz Çekilmiş Delik M14 delik

öğesini seçin.

Havşa açılmış Kör kılavuz çekilmiş Pah kırma kutusunu işaretleyin. M14 kılavuz çekme çapı ; otomatik olarak doldurulur (14 mm). Kılavuz çekme derinliği

adım için bir değer girin (örnek 27 mm) Parametreler iletişim kutusunun altında; Kılavuz Çekme (2.0) , delme çapı (10,5 mm) otomatik olarak tanımlanır, aynı şekilde (12 mm) ve (15,40 mm) otomatik olarak tanımlanır. Son olarak, delme derinliği kullanıcı tarafından tanımlanmalıdır. Kılavuz çekme derinliğine göre doğru değilse, iletişim kutusunun altında bir hata mesajı görüntülenir.

(11,55 mm).

Şimdi deliği ekrana yerleştirmek için konumunu tıklamanız yeterli.
