İşlemenin simülasyonu, cadcam programlamasında önemli bir adımdır.

İşleme sürecini kontrol etmeyi ve doğrulamayı, programlama hatalarını tespit etmeyi ve makine ortamı ve takım tutucularıyla olası çarpışmaları kontrol etmeyi sağlar.

• Simülasyona menüde NC Dosyası aracılığıyla erişilebilir. Dinamik, Takım Yolu veya Daha Hızlı 3D modunu seçin.

• Ayrıca İşleme ağacında içinde, operasyonlarda sağ tıklayarak da kullanılabilir. Burada Frezelemede Dinamik ve Takım Yolu ve 3D Daha Hızlı modlarına erişebilirsiniz.

• Ayrıca, arka plana sağ tıklayıp "Simülasyon" u seçerek bir operasyon oluşturduktan hemen sonra simülasyonu anında görselleştirebilirsiniz.

Döngüye atla

Önceki operasyonları hesaplamaya gerek kalmadan belirli bir döngünün simülasyonunu anında çalıştırmanıza olanak tanıyan yeni bir özellik tanıtılıyor. Bu işlevselliğe, İşleme Ağacı içindeki her Frezeleme ve Tornalama operasyonu için Simülasyon > Döngüye Atla seçeneği altında erişilebilir.

• Simülasyonu başlatmak için 2 yöntem mümkündür:

Sürekli

• 'Oynat' simgesine tıklamak simülasyonu sürekli olarak çalıştırır.

adım adım Adım adım modunu başlatmak için bu simgeye tıklayın. Klavyedeki SPACE tuşuna da basabilirsiniz.

Koordinatlar : simüle edilen takım yolunun noktalarının koordinatlarını görüntülemek için bu düğmeye tıklayın.

Diğer bazı ilginç bilgiler de verilmiştir:

• iletişim kutusu başlığında: döngü adı, çalışma düzlemi, takım adı

• hareketin niteliği: segment, yay CW veya CCW, hızlı vb.

• elementin uzunluğu (L) ve yarıçapı (R)

• İlerleme değeri.

• orijin adı artık simüle ettiğimiz her işlem için görüntüleniyor. Orijinin etiketleri (bu durumda Cep Sol olarak adlandırılmıştır) sağ üst köşedeki koordinatlar iletişim kutusunda görülebilir..

Seçenekler : ekranın ayarlanması, çarpışmaların tespiti ve hassasiyet, görüntü oluşturma vb.

Dinamik simülasyonda:

• Ekran: Katı ve gizli çizgiler, Katı, Gizli çizgiler, Ayar varsa duraklat, Döngü değişikliği varsa duraklat

• Takım yolu: renk seçimi,

• Çarpışma Tespiti: Stok Tutma Cihazı ile, Parça ile

• Hassasiyet, Takım Hassasiyeti, Renk döngüsü, Basitleştirilmiş İşleme.

Çarpışmaların analizi (yalnızca Dinamik ve Daha Hızlı 3D'de).

Seçenekler iletişim kutusunda seçenekler AÇIK olarak ayarlanmışsa, çarpışmalar algılanır ve bir ağaçta görüntülenir. Durumu göstermek için simgeye bir balon eklenir:

• yeşil: çarpışma yok.

• turuncu: aşırı kesim tespit edildi. Takım çok fazla malzeme kesiyor gibi görünüyor. Örneğin, operasyonunuzda negatif stok toleransı tanımlarsanız bu olur!

• kırmızı: çarpışma bulundu ve analiz edildi.

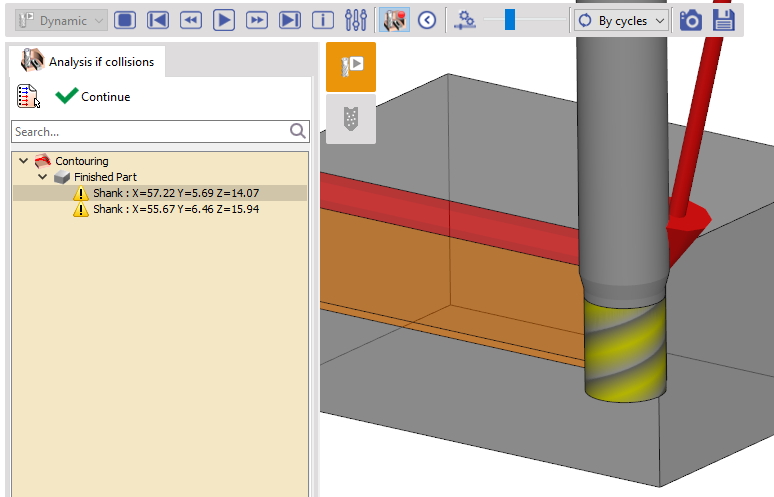

Simgeye tıkladığınızda, çarpışma ağacını açarsınız. Burada, çarpışan elemanlar hakkında bilgilendiriliyoruz: takım (kesme parçası), şaft veya tutucu ile çarpışan bitmiş parça veya stok. Çarpışma noktalarının koordinatları da verilmiştir. Ekranda, kırmızı bir ok çarpışmanın yerini gösterir ve temaslar stokta kırmızı renkte görüntülenir.

Kullanılabilir simülasyonların her biri için farklı olan ekstra fonksiyonları Göster/Gizle.

İmleçle simülasyon hızı kontrol edin. Varsayılan hıza sıfırlamak için bu simgeye tıklayın.

Seçenek

Çeşitli takım yolu görselleştirme modları sunulmaktadır; takım yolunun rengi Seçenekler iletişim kutusunda tanımlanır.

'Takım yolu' simülasyonunda:

• Standart: takımı ve takım yolunu takım merkezinde görüntüleriz

• Takım Yok: takım görüntülenmez, takım yolu takım merkezindedir

• NC yolu: simülasyon takım yolu parametresine uyar (Parça veya sol ofset veya sağ ofset)

'Dinamik' simülasyonunda:

• Olmadan: takım yolunun izi görüntülenmez

• Döngülere göre: takım yolu döngü döngü görüntülenir

• Seviyelere göre: her Z seviyesi için görüntülenen takım yolu

• Uzunluğa göre: takım yolu, Seçenekler iletişim kutusunda tanımlanan uzunluğa göre görüntülenir.

Herhangi bir anda simülasyonun bir resim oluşturulması. görüntü IMG dizinine kaydedilir. Dört tür format dosyası sunulmaktadır: *.BMP, *.JPG, *.PNG, *.TIF (yalnızca Dinamik ve Daha Hızlı 3D'de).

STL dosyası oluşturma: t zamanındaki stok oluşturulur ve *.STL dosya biçiminde dışa aktarılır. Dosya Ascii dizinine kaydedilir (yalnızca Dinamik ve Daha Hızlı 3D'de).

• Simülasyondan çıktığımızda, görünümü ve yakınlaştırma düzeyini koruyun düzenleme döngüsü we have defined during simulation.

• İşleme Ağacında çift tıklayarak düzenleyebiliriz. Artık simülasyonu çalıştırırken Basitleştirilmiş İşleme

• Seçeneği: Varsayılan olarak, 4 eksenli eşzamanlı kaba işlemenin 2 yeni döngüsünün simülasyonu, parça sabit ve takım etrafta dönerek gerçekleştirilir. Daha gerçekçi (ancak daha uzun hesaplama) için, seçenekler iletişim kutusunda '

  • ' seçeneklerini kapatabilirsiniz. Seçeneği: Kılavuz çekme işlemi

  • : 'Basitleştirilmiş İşleme'yi KAPALI konuma getirirken kılavuz çekme adımlarını simüle edebiliriz. adım adım çalıştırırken yavaş tutuyoruz.

Bu yeni davranış, bir tornalama tezgahında sarılı oluk gibi geliştirilmiş düzlemde takım yolunu simüle etmeyi sağlar. Daha önce, simülasyon her zaman çok hızlıydı! Adım adım modu başlatılırken, hız otomatik olarak varsayılan değere ayarlanmıştı; şimdi, imleç değeri varsayılanın altındaysa,

Simülasyonda Çapak Alma ve Talaş Kırma Koordinatları hakkında bir video izleyebilirsiniz:

Döngü Kırma ve Kılavuz Çekme adımları Duraklatma hakkında bir video izleyebilirsiniz:

Tel-EDM Simülasyonu
