Bu komut, işlemeyi hazırlamak için gerekli işlemleri zincirleyerek 3B CAD modelinin içe aktarımını otomatikleştirir: dosyayı okuma, katının konumlandırılması ve Makine Başlangıç Noktasının seçimi, ayrıca:

• Frezeleme ve Tel EDM'de işleme stoğunun otomatik oluşturulması,

• tornalamada 2B siluetin hesaplanması,

• Çoklu içe aktarma (birleştirme veya birden çok dosyanın içe aktarımı), katıların özel ve optimize edilmiş bir şekilde işlenmesini sağlar.

Tam işlemin videosunu izleyebilirsiniz: Buraya tıklayın

Menüde Dosya , seçin Otomatik Katı İçe Aktarma .

Dosyayı seçin, ardından İçe Aktar'a tıklayın.

Bu adımda stok oluşturulmaz, ancak katıyı kapsayacak bir sınırlayıcı kutu oluşturulur.

Bu adım, katının ve stokun Referans düzleminin XY düzlemine konumlandırılmasıdır. Sadece yüzeye tıklayın makine tablası veya plakasıyla temas halinde olacak stokun seçmeniz gerekir. Ayrıca doğrudan simgesiyle bir katı yüzeye tıklayabilirsiniz [3]

simgesine tıklayarak doğrulayın [4] .

Ortaya çıkan konum, stokun boyutunu optimize ederek hesaplanır.

Ayrıca, açıyı içine girerek iş parçasını yönlendirebilirsiniz [1] . Bu, parçayı XY düzleminde döndürecektir.

Sınırlayıcı kutunun, katının mevcut yönüne uyum sağlamak için dinamik olarak yeniden ayarlanacağını unutmayın.

Ayrıca, katı bir kenara göre katıyı konumlandırabilir, katı üzerinde 2 nokta seçimiyle X eksenini tanımlayabilirsiniz [2] .

Destek yüzeyinin seçimi için özel bir durumu gösteren bir video izleyebilirsiniz:

Kübik Stok

Sonraki adım, stokun şeklini, boyutunu ve konumunu değiştirmeyi sağlar.

Oluşturulan stok kübiktir, ancak şu anda silindirik bir şekil seçebilirsiniz,

Varsayılan olarak, stok, 6 yönde X+, X-, Y+, Y-, Z+, Z- 5 mm daha fazla olan katının sınırlayıcı kutusu olur.

Bu 5 mm değerini, Marjlar .

Silindirik stokun merkez seçmenizi sağlar.

9 Önceden Tanımlanmış Konum

Katı üzerinde herhangi bir kenar ucuna tıklayın veya ağırlık merkezini almak için bir yüzeye tıklayın.

Otomatik Katı İçe Aktarma hakkında bir video izleyebilirsiniz:

Menüde Dosya , seçin Otomatik Katı İçe Aktarma .

Dosyayı seçin ve ardından Aç .

tıklayın Parça, dönüş ekseni boyunca doğru şekilde konumlandırılmıştır.

Başlangıç noktası bir uçta tanımlanır.

Simge

Ad

Açıklama

Parçayı döndür

İçe aktardığınız parçayı döndürün.

Z Eksenini Değiştir

Doğru hesaplanmadıysa parçanın dönüş eksenini değiştirmek için.

Z ekseni etrafında döndür

Z ekseni etrafında bir dönüş (derece cinsinden) tanımlamak için.

Konumlandırmanın Optimizasyonu

İçe aktarılan katıların silindirik olmayan parçaları da hesaba katmak için otomatikleştirilmiş bir hesaplama ile İsviçre Tornası için eklenen seçenek.

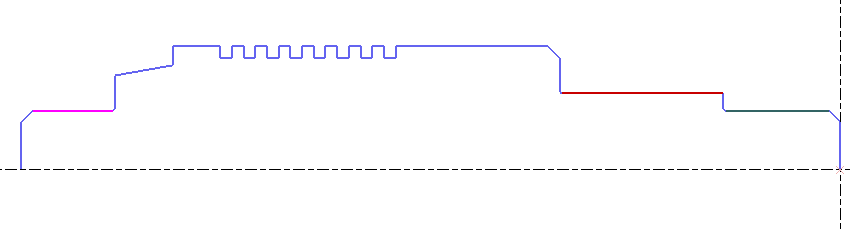

Siluet elemanlarına renk atama

Katı dosyası farklı renkte yüzeylerle birlikte gelirse, kullanıcı, katı modelin içe aktarımı sırasında, yüzeylerin renklerini oluşturulan siluete de iletmeyi seçebilir. Kullanıcının sadece aşağıdaki simgeyi seçmesi (başlangıçta gri olan ve seçim üzerine renkli yüzeylere dönüşen) ve doğrulaması gerekir.

Silueti onarma işlemi hakkında bir video izleyebilirsiniz:

Aşağıdaki örnekte, sadece Parçayı döndürün. tıkladık.

2B siluet otomatik olarak oluşturulur, Daha sonra konumu doğrulamalısınız. Doğruladıktan sonra farklı renk ile bir

By default, the shape is a cylinder. But you can switch to 4 or 6 sides by clicking on the dropdown list [1].

Diyalog alanında diğer seçenekler verilmiştir:

• Z mini [2] and Z maxi [3] to define Z values of the stock

• D Inner value [4] if the stock is cored out

• D outer [5] for outside diameter

• Overflow value [6] is applied in Z-, Z+ and over the larger diameter (value applied on the radius).

• için başlangıç noktasını taşı simgesine tıklayın [1] then show the new origin by clicking any geometric element (2D extremity or solid edge).

• Başlangıç noktasını başlangıç noktasını ofsetleyin.

• Doğrulamak için yeşil simgeye tıklayın doğrulamak için özel bir alana bir değer de girebilirsiniz. , konumlandırma tamamlanmıştır.

Görünürlük

Bu simgeye tıklamak, bir katının görünmez/görünür olmasını sağlar. Görünmez olsa bile, bu aşamada doğrulama yaparsak içe aktarma için seçilecektir.

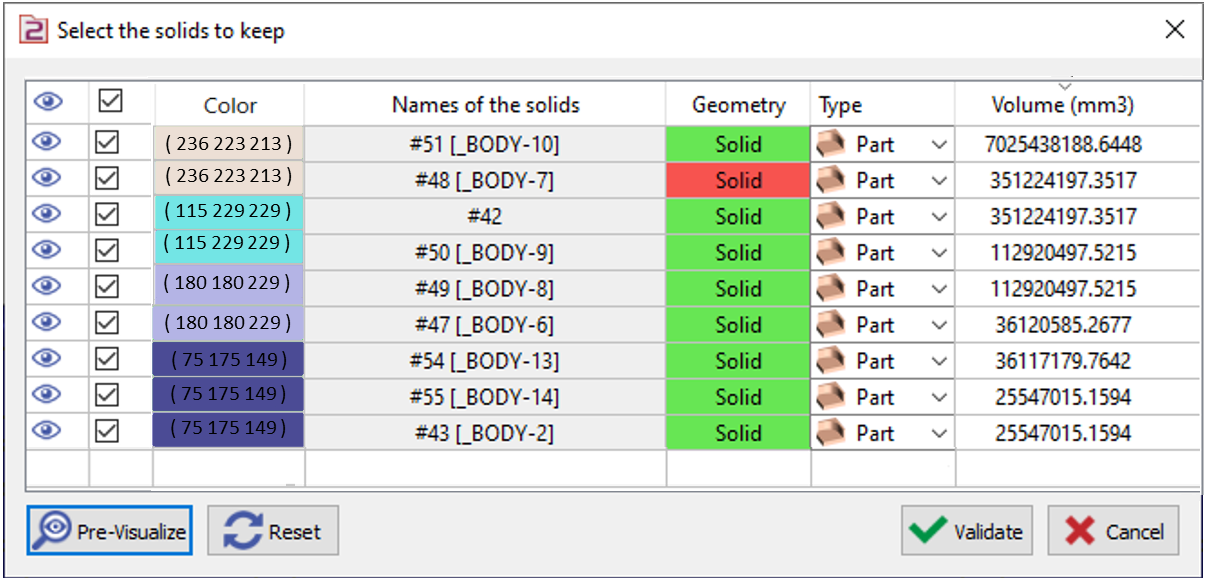

İçe aktarma için seçim

Kutu varsayılan olarak işaretlidir, bu şekilde doğrulama yaparsak tüm katılar içe aktarma için seçilir. Ancak bir katı kutusunun işaretini kaldırırsanız, içe aktarma için alınmaz.

Bu durumda, Kırmızı Çarpı simgesi görünürlük sütununda görüntülenir, katının işlemden kaldırıldığını gösterir.

Katının rengi

Artık katının rengini çoklu içe aktarma sırasında tanımlamanıza yardımcı olan yeni bir 'renk' sütununuz var. Hangi katının tutulması gerektiğini tanımlamak için özellikle kullanışlıdır. Renk kodu da listelenmiştir.

Katıların isimleri

Katıların isimleri artık tabloda okunur ve görüntülenir. Katının adı yoksa dosyanın adı verilir.

Geometri

Elemanın geometrik türü, katı, tel kafes veya yüzey olabilir. Hücrenin rengi, elemanın 'kalitesi' hakkında ek bilgiler verir. Yeşil renkte eleman doğrudur, kırmızı renkte bir sorun tespit edilmiştir. Ya içe aktardıktan sonra elemanda onarım komutlarını kullanmanız gerekecek ya da gerekli bir eleman değilse içe aktarmadan şimdi kaldırabilirsiniz.

Tür

Burada amaç, elemanın GO2cam'da daha sonra nasıl kullanılacağını tanımlamaktır.

Hücre 4 olasılık sunar:

Parça : işlenecek katı,

Stok : seçilen katı(lar) otomatik olarak işleme stoğuna dönüştürülür,

Sembol : iş parçası tutma ve sıkıştırma elemanlarının seçimi,

Diğer : tutulacak ancak 3 aileden hiçbirinin olmadığı katı. Otomatik stoğu oluştururken, bu eleman sınırlayıcı kutunun hesaplanması için alınmayacaktır. Örneğin, bazen katı olarak tasarlanan orijin olabilir.

Seçim, katı katı yapılabilir, bu muhtemelen parça ve stok için sıklıkla olan durumdur. Ancak birden çok seçim yapmak ve eleman türünü seçmek için açılır menüye erişmek de mümkündür. Bir sonraki sayfada daha fazla açıklama okuyabilirsiniz.

Ön Görüntüle : etkin bir şekilde içe aktarılacak elemanları görebilmeniz için gizleme komutlarını iptal eder.

Sıfırla: önceden yapılan tüm işlemler (gizle, seçim, eleman türü…) iptal edilir ve sıfırlanır.

Doğrula: işlem tamamlandığında, bir sonraki adıma geçmek için doğrula'ya tıklayın.

İptal: bu düğme, otomatik içe aktarma komutundan çıkmayı sağlar. Ancak, içe aktarma iptal edilmez, katılar içe aktarılır ancak konumlandırma ve stok ve başlangıç noktası oluşturma için herhangi bir işlem yapılmadan.

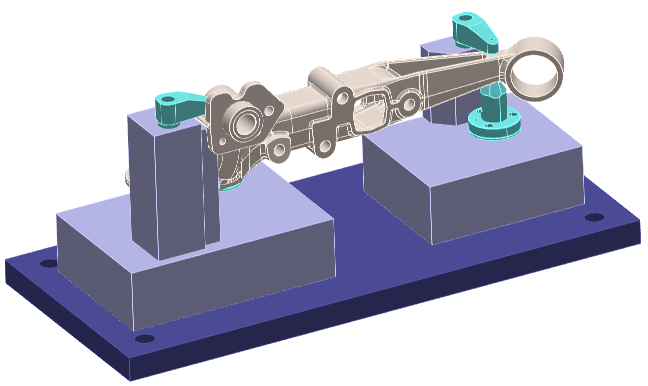

Bu birleşim, döküm stoğu ve bazı sıkıştırma elemanlarıyla birlikte parçayı içerir:

İkinci katı (koyu mavi plaka) doğru değildir. Yararlı bir eleman olarak kabul edilmez, içe aktarmadan iptal ediyoruz,

4 sıkıştırma elemanı gizlidir,

Farklı elemanlara 'Parça', 'Stok' ve 'Sembol' türleri verilmiştir.

Tutma cihazı ile parça işleme için hazırdır.

Çoklu Katı İçe Aktarma hakkında bir video burada:

Katıların atanması hakkında bir video burada:

Bir veya birkaç satıra sağ tıklama erişmek, çoklu seçimin avantajıyla bazı işlemlere erişmeyi sağlar:

• Seçim eleman türü,

• Yakınlaştır seçilen katıya,

• Düzenle bazı elemanların rengini veya katmanını değiştirmek için öznitelikleri,

• Taşı geometri bazı durumlarda yararlı olabilir.

Silme ve Gizle komutlarını da buluyoruz.

Bu video, birden çok CAD dosyası içe aktarılırken 'Taşı' komutunun nasıl kullanılabileceğini gösterir:
