List of new features and Improvements of GO2cam V6.12.201 , released on 2025년 3월 3일 .

버전 수명 전반에 걸쳐 추가된 개선 사항: 수정 사항 개선

아래 표에 사용된 아이콘


새로운 기능


개선 사항


웹 및 서비스


웹 포털

  • 섹션이 포함됩니다 웹 포털에 이제 매크로 다운로드

  • 갱신되었고 여러 스크립트가 추가되었습니다. 페이지가 설치, 시스템 및 하드웨어


Microsoft 스타일 설치


새로운 Microsoft 스타일 디렉토리 구조가 구현되었습니다.

  • 기본적으로 C:\Program Files\GO2cam_Intl\GO2camV612에 설치됩니다

, 설치 중에 이를 변경할 수 있는 옵션이 있습니다. 이전 V6.12 버전이 있는 경우 설치 프로그램은 업데이트를 위해 해당 디렉토리를 제안합니다. 소프트웨어 또한 GO2cam 디렉토리에는 몇 가지 변경 사항이 있습니다.

  • 사용자별 파일

    • (예: 사용자 정의 설정, 도구 모음, 옵션, 테마)은 이제 Windows 사용자 디렉토리에 저장됩니다. '사용자 이름' \AppData\Local\GO2cam\6.12. C:\Users\ 이러한 사용자 파일은 더 이상 Tmp 폴더에 저장되지 않으며, GO2cam에는 더 이상 존재하지 않습니다! 각 세션에서 정보를 저장하기 위해 생성된 임시 파일은 이제 세션이 끝나면 자동으로 삭제되는 '휘발성' Windows 디렉토리에 있습니다.

    • 특수 사례: 소프트웨어 구성(옵션)은 여전히 ini 폴더에 저장됩니다.

여러 세션에서 GO2cam으로 작업하려면

할 수 있다는 것입니다! 이 새로운 구조의 한 가지 결과는 안전한 방법으로 정리 유틸리티


DelUserConfig.exe.

문제가 발생할 경우 GO2cam에서 실행할 수 있는 이 특정 실행 파일입니다. GO2cam 디렉토리와 Windows 검색에서 사용할 수 있습니다. 사용자 디렉토리는 새로운 유틸리티로 정리할 수 있습니다.

주소 지정


주소 지정 위치를 집합적으로 다시 할당합니다.

새로운 버튼은 가공 및 환경 범주에서 사용할 수 있습니다. 디렉토리의 새로운 구조의 또 다른 결과는 가능성입니다

OpenGL


(3D 그래픽)

그래픽 엔진이 더욱 강력해졌습니다.

Open GL 4.0은 시각적으로 더욱 만족스럽고 성능이 뛰어나며 최신 그래픽 카드에서 더 잘 관리됩니다.

구형 구성의 고객의 경우 openGL 2.0도 더 잘 관리됩니다.

응용 프로그래밍 인터페이스(API)


Opelist, PP 및 JavaScript용 사용자 파라미터


생성 및 저장

  1. Opelist 통합
    기본값이 있는 사용자 파라미터(정수, 부동 소수점, 문자열)를 생성하여 PCE에 저장할 수 있습니다. 다른 프로젝트에서 재사용하기 위해 XML 파일에 저장할 수도 있습니다.

  2. 그래픽 사용자 인터페이스
    파라미터를 검색하고 Opelist 변수에 할당하고 테스트 또는 사이클 구성에 사용할 수 있습니다.


검색 기능


대화 영역의 새로운 검색 명령

제품에서 사용할 수 있는 기능 목록, 특히 GO2cam 제품의 언어로

을 기반으로 합니다. 따라서 소프트웨어가 이탈리아어로 실행되면 검색은 이탈리아어로 진행됩니다. 검색 창에 입력하면 텍스트와 일치하는 기능 목록이 드롭다운 메뉴에 자동으로 표시됩니다. 이 검색은 GObot

Search Function.png


이제 상태 표시줄에서 GO2cam 소프트웨어에서 직접 GObot 가상 어시스턴트 도구에 액세스할 수 있으며, 소프트웨어 자체 사용에 대한 질문과 JavaScript API를 사용한 특정 코딩에 대한 질문을 할 수 있습니다.

공작물 단면 보기



도구 > 옵션 > 선삭

으로 이동하면 사용자는 기본 단면 보기를 원하는 분수로 변경할 수 있습니다. 선삭에서 이 단면 보기는 작업 창과 시뮬레이션 창 모두에 적용됩니다.

단면 보기는 스톡과 공작물 모두에 적용됩니다.

스타일 창

Section View of Workpiece.png


이제 소프트웨어 구성에서 2개의 창 스타일 중에서 선택하여 아이콘 크기, 글꼴 스타일 및 크기 등을 변경할 수 있습니다.

마우스 템플릿 사용

Style windows.png

마우스 조작:

이제 기본 구성(STANDARD)은 CAD/CAM 소프트웨어와 표준화하기 위해 SolidWorks의 구성입니다. 이전 GO2cam 구성은 미리 정의된 템플릿의 드롭다운 목록에서 액세스할 수 있는 'GO2cam 레거시' 옵션을 선택하여 설정할 수 있습니다.

선삭 설계 규칙

Mouse Configurations-20250210-064522.png

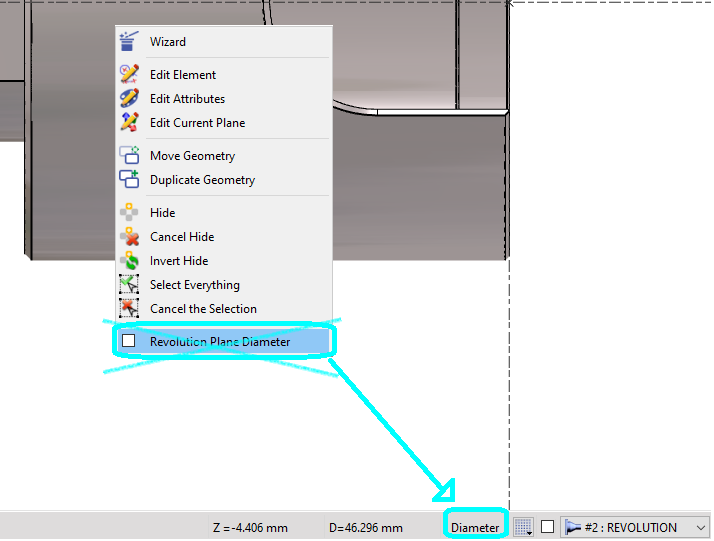

선삭 설계의 경우 직경 또는 반지름 좌표 선택이 팝업 메뉴에서 상태 표시줄로 이동되었습니다. 스위치 버튼입니다.

현재 모드는 화면에 이 정보가 표시되도록 상태 표시줄에 보이는 모드입니다.

인쇄 미리보기

GUI - Diameter-Radius Status Bar.png

새로운 내보내기 유형이 파일>내보내기에 추가되어 벡터 이미지용 SVG(Scalable Vector Graphics) 형식으로 그래픽을 내보낼 수 있습니다.

인쇄 미리보기

을 갱신하는 데 사용되어 더욱 정확하고 스크린샷에 표시된 대로 더 많은 옵션을 도입합니다. 이 형식은 인쇄


페이지 레이아웃에서 사용자는 이제 프린터 이름과 페이지 형식을 직접 선택할 수 있습니다. 이제 거의 모든 인쇄 설정을 GO2cam에서 직접 수행할 수 있습니다.

필터 대화 상자


작업 평면에 대한 필터 아이콘은 이전 버전과 약간 다르고 더 명확합니다.

정보


정보 대화 상자를 약간 조정했습니다.

이러한 변경 사항에는 단일 화면에 필요한 모든 정보를 수용하기 위해 너비를 늘려 사용자가 수직으로 스크롤할 필요가 없도록 하는 것이 포함되었습니다. 또한 접근성과 사용성을 개선하기 위해 대화 상자 내에서 버튼 위치를 변경했습니다.

지오메트리 일반 사항


선삭: 부품 설계 메뉴


선삭 부품에 밀링 형상을 생성하기 위한 모듈이 일부 명령에 대해 갱신되었습니다.

이제 결과 작업의 미리보기가 있습니다.

  • 대화 상자가 재구성되었습니다.

  • 새로운 아이콘이 더 명확합니다.

  • 개선 사항을 보여주는 오른쪽의 비디오를 참조하십시오.

이동 및 복제

Help link Video Img Turning- Part Design-20250219-070057.png


이제 회전 모드에는 2점과 X축 사이의 회전 각도를 정의하는 옵션이 포함됩니다.

엘리먼트 편집

rotation 2 points.png

Rotation by 2 points-20250210-063820.png


이름이 있는 기하학적 엔티티는 편집 중에 제목에 이름과 함께 표시됩니다.

메시 설계


메시


새로운

메뉴가 새로운 설계 탭 아래에 추가되어 생성, 부울 연산, 구멍 인식 및 정지 면을 포함하여 솔리드 설계와 동일한 기능을 제공합니다. 메시 엘리먼트에 대한 기타 새로운 기능:

메시에서 평면 생성

  • : 개별 삼각형 선택이 아닌 전파를 기반으로 합니다. 메시 가져오기

  • : 솔리드 가져오기와 동일한 프로세스를 따릅니다. 메시를 스톡으로

  • : 메시를 스톡으로 지정할 수 있습니다. 공차 설정

  • : 메시 및 메시 스톡 공차는 도구 > 옵션 > 엔티티 에서 구성할 수 있습니다. .

모든 3X , 4X 5X 가공 작업은 등각 가공과 같은 표면별 사이클을 제외하고 메시에서 지원됩니다.

Mesh - Process-20250317-061330.png


메시 삼각형 표시

메시 부품의 경우 사용자는 메시 삼각형의 표시를 활성화하거나 비활성화할 수 있습니다.

이 옵션은 상태 표시줄의 표시 옵션 대화 상자에서 사용할 수 있습니다. 메시 삼각형 상자를 선택하거나 선택 취소하여 표시를 활성화하거나 비활성화합니다.


새로운

이제 CAD 인터페이스는 모델에 포함된 메시 컴포넌트를 읽을 수 있습니다. 이는 이미 AutoCAD, Parasolid 및 STEP에서 가능했습니다. 이제 JT 및 Solidworks에서도 가능합니다.


CAD 인터페이스


2D 드래프트에서 3D 설계

2D 드래프트에서 3D 설계를 생성하는 기능이 개선되었습니다. 이제 축 시스템 모드와 미리보기가 있어 프로세스가 더욱 직관적입니다.

Design 3D from 2D draft-20250110-110431.png


CAD 인터페이스 목록

일부 CAD 인터페이스 형식이 GO2cam V6.12에서 업데이트되었습니다.

  • Solidworks 2025

  • Inventor 2025

  • Creo 11

  • NX 2406

  • JT 10.9


작업 평면


평면 생성

새로운 직관적인 접근 방식으로 작업 평면 생성을 개선했습니다. 평면 생성 기능을 한 번 클릭하거나 대화형 축 시스템을 드래그 앤 드롭하면 가장 일반적으로 사용되는 평면을 만들 수 있습니다. 축 시스템이 있는 투명한 미리보기 사각형은 평면의 방향과 위치를 시각화합니다. 빠른 정렬을 위해 모서리에 표시된 파란색 큐브의 원하는 면에 대화형 축 시스템을 배치하기만 하면 됩니다.

이 기능을 보여주는 오른쪽의 비디오를 참조하십시오.



전개된 평면

전개된 평면을 생성하기 위한 새로운 대화 상자가 도입되었습니다.


심볼


심볼/기계 생성

도구, 심볼, 기계 등의 생성 프로세스가 축의 대화형 시스템을 통해 더욱 유연해졌습니다.

  • 화살표 - 선택한 축 방향을 반전합니다.

  • 문자 - 선택한 축의 위치를 다른 방향으로 변경할 수 있습니다.

  • 원점 - 축 시스템의 위치를 다른 원점으로 변경할 수 있습니다.

Help  - Symbols Creation with Interactive axes-20250218-061726.png


툴링


도구 패키지

도구 팩을 내보내고 가져오는 새로운 기능 .

도구 팩은 홀더 및 폼 심볼과 같은 모든 도구에 필요한 모든 파일이 포함된 압축 아카이브인 *.GTZ 파일입니다.

다른 사람과 도구를 공유하려면 선택한 도구를 마우스 오른쪽 버튼으로 클릭하여 GTZ 파일로 내보내기만 하면 됩니다. 사용자 도구 또는 GO2tools의 도구를 내보낼 수 있습니다.

그런 다음 수신자는 간단한 드래그 앤 드롭 또는 전용 가져오기 기능을 사용하여 파일을 자신의 라이브러리로 쉽게 가져올 수 있습니다.

GTZ 파일에 대한 예는 아래 비디오(툴링 - 도구/도구 카탈로그 복사)를 00:59부터 시청하십시오.


도구 복제

이제 도구 카탈로그 또는 제조업체 도구 파일(GO2tool)의 경우 복사 기능을 사용하여 커터, 홀더 및 심볼을 포함한 전체 도구 또는 모든 도구를 도구 , sym forme 와 같은 디렉토리에 전송할 수 있습니다. 이렇게 하면 도구를 로컬에서 수정할 수 있습니다.

Duplicate a tool-20250217-101844.png


솔리드 가져오기에서 도구 생성

심볼 생성 전용 환경에서 새로운 기능인 스위스 가공 도구 을 생성 메뉴에서 액세스할 수 있습니다.

이제 스위스 가공 폼 도구 생성의 전체 프로세스는 단계가 순차적으로 이어지는 마법사로 더욱 원활하게 진행됩니다.

마법사를 시작하려면 GO 버튼을 클릭하기만 하면 됩니다.

Swiss Bar white.png

Help  - Tooling - Swiss machine form tool-20250219-111833.png


툴링

클리어런스 옵션 추가: 이제 세 가지 도구에서 더 사용할 수 있습니다.

  • 테이퍼 밀링 커터

  • 렌즈 밀 커터

  • 오벌 밀 커터


툴링

메뉴가 플랫 렌즈 밀 커터 이 도입되었으며 현재 5축 전문가 가공 작업에 사용할 수 있습니다.


플랫 엔드 밀

플랫 엔드 밀의 아이콘이 갱신되었고 도구 페이지의 그래픽 표현도 갱신되었습니다.


가공 일반 사항


스톡 관리

스톡 계산을 위한 새로운 고속 스톡 모드

  • 계산의 경우 특히 3X -5X 사이클에 하이브리드 스톡 개념을 적용할 수 있습니다. 스톡 유형은 각 사이클에 대해 솔리드 또는 메시로 설정할 수 있습니다. 가공 트리에서 고속 스톡이라고 합니다.

  • 메시에 대한 계산 시간은 복잡한 사이클에 대해 매우 허용됩니다.

  • 이제 메시를 원본 스톡으로 사용할 수 있습니다. 그러면 모든 계산이 자동으로 메시 모드에서 수행되므로 옵션을 수정할 필요가 없습니다. 계산에 사용되는 스톡 유형은 트리 풍선에서 볼 수 있습니다.

  • 계산에 사용되는 스톡 유형도 가공 목록 에 제공됩니다. 사용자는 여기에서 작업별로 선택을 수정하고 열 머리글을 클릭하여 계산 옵션을 전체 작업 목록으로 변경할 수도 있습니다.

Stock management - Rapid Stock.png Stock Computation.png

스톡 카탈로그

이제 사용자는 다양한 부품에 사용할 미리 정의된 스톡 카탈로그 저장 을 정의하고

저장할 수 있습니다. 이러한 카탈로그는 머시닝 센터, 선반, 스위스 가공 등과 같은 각 제품과 별개입니다.

Help  - Stock Catalogue-20250218-062859.png


안전 영역의 파라미터를 포함하여 스톡 정의 창에 정의된 모든 파라미터는 정의된 스톡에 저장됩니다.

스톡 보존

기존 솔리드 또는 메시에서 스톡 형상을 정의할 때 사용자는 '엔티티 유지' 상자를 선택하여 솔리드 엔티티를 스톡으로 완전히 변환하는 대신 유지할 수 있습니다.

Help  - Stock Conservation of solid-20250218-065207.png


이렇게 하면 솔리드 엔티티를 간단히 수정하고 업데이트를 수행하여 스톡 형상을 빠르게 수정할 수 있습니다.

스톡


가공 트리에서 이제 툴팁에서 가공된 스톡의 부피와 무게를 표시하는 새로운 정보를 사용할 수 있습니다.

단일 GSZ 파일 기계 팩 기계/후처리 패키지를

  • 로 내보내고 가져오는 기능을 소개합니다. 패키지에는 다음이 포함됩니다.

  • 기계(MCT/MCF) 및 운동학(MCG/MCB) 파일,

  • 기계 컴포넌트(WAG, 심볼),

pp 후처리기 파일(DPP, UI, LIB 등). , 가져오는 동안 파일은 자동으로 올바른 GO2cam 디렉토리에 배치되어( , ppstd , mac , sym kinemac


) 설치 및 설정을 간소화합니다.

기계 원점


GO2cam에서 고유한 원점을 원점 테이블 내의 작업 'A'에 할당할 수 있습니다. 작업 'A'와 동일한 기하학적 작업 평면에서 새 작업 'B'가 생성되면 GO2cam은 자동으로 동일한 원점 이름을 할당하고 적용합니다. 이전에는 v6.12 버전에서 제거된 '가공 평면'을 사용하여 자동으로 수행되었습니다.


가공 피쳐

밀링 피쳐

열린 포켓 피쳐를 닫는 새로운 가능성(로컬 또는 전체적으로)

"프로파일의 열린 영역" 기능은 이제 피쳐에도 고려됩니다.

Help  - Milling Features - Manual Close Profiles-20250218-101159.png


이렇게 하면 도구 충돌 위험을 완화하는 데 도움이 될 수 있습니다.


Opelist/전략

Introducing a New Opelist Feature that 분석 기능 분석 .

  • 기계 디렉토리 , 재질 등급 , 등으로 분류된 Opelist 목록을 생성합니다.

  • 빠른 세부 정보를 보려면 작업 또는 이미지 위로 마우스를 가져갑니다.

  • 목록을 Excel로 내보내거나 Opelist를 편집하려면 두 번 클릭합니다.


즐겨찾기

GO2dental과 유사하게 Opelist에 대한 즐겨찾기 목록을 만들 수 있습니다. 즐겨찾기를 만들려면 별을 클릭하기만 하면 파란색으로 바뀌고 메뉴에 즐겨찾기 탭이 새로 생성되어 Opelist 목록이 표시됩니다.


생성 및 저장

  1. Opelist 통합
    기본값이 있는 사용자 파라미터(정수, 부동 소수점, 문자열)를 생성하여 PCE에 저장할 수 있습니다. 다른 프로젝트에서 재사용하기 위해 XML 파일에 저장할 수도 있습니다.

경로: 도움말 > 파일 정보 > 사용자 키

  1. 그래픽 사용자 인터페이스
    파라미터를 검색하고 Opelist 변수에 할당하고 테스트 또는 사이클 구성에 사용할 수 있습니다.


시뮬레이션


사이클로 이동

이전 작업을 계산할 필요 없이 특정 사이클의 시뮬레이션을 즉시 실행할 수 있는 새로운 기능을 소개합니다. 이 기능은 가공 트리 내의 모든 밀링 및 선삭 작업에서 시뮬레이션 > 사이클로 이동 옵션 아래에서 액세스할 수 있습니다.

Jump to Cycle.png


이 사이클 비교

특정 시점에서 특정 사이클을 비교하는 기능을 도입했습니다. 이전에는 비교에 전체 가공 목록이 포함되었으며 특정 작업에 집중하려면 '대기' 상태로 설정해야 했습니다. 이 기능은 가공 트리 내의 모든 밀링 작업에서 시뮬레이션 > 이 사이클 비교 옵션 아래에서 액세스할 수 있습니다.

Compare this Cycle.png


기계 도구 환경(MTE)


진화점

이제 공구 교환점이 MTE 시뮬레이션에서 표시되고 팁이 표시됩니다.

MTE Improvements-20250210-064209.png

중단점

이제 팝업 창에서 직접 중단점을 활성화하거나 비활성화할 수 있습니다. 활성 중단점(빨간색)은 실행을 일시 중지하고 비활성 중단점(녹색)은 실행을 계속할 수 있습니다. 이 작업은 Gantt 차트 또는 NC 프로그램에서 수행할 수 있습니다.


기계 매거진

매거진의 공구 수를 조정하려면 기계 번호 매기기 페이지에서 지정된 필드를 수정하기만 하면 됩니다. 이 필드를 비워 두거나(또는 0으로 설정) 시스템은 자동으로 원래 MCG 파일에 정의된 공구 수를 사용합니다.


2축 밀링 및 형상


드릴링

이전에는 원이 활성 가공 평면 방향으로 가공되었습니다(예: 예제에서 수직으로). 이제 원의 법선 방향이 자동으로 존중됩니다. 이므로 추가 평면을 만들 필요가 없습니다.


3축 밀링


재작업 사이클

  • 수직 및 수평 사이클이 병합되었고 새로운 각도 파라미터로 인해 경사 사이클로 이름이 변경되었습니다. (경사 //평면, 경사 등거리, 경사 Z 레벨)가 병합되었습니다.

  • 이제 재작업 공구 경로는 각도 범위에 따라 처리됩니다. 예를 들어 작은 각도로 재작업 영역을 만들되 평평한 면은 피할 수 있습니다!

  • 각도 계산이 간소화되었고 새로운 명시적 아이콘을 사용할 수 있습니다.

Help  - 3X Milling - Reworking-20250225-091203.png Reworking2.png

재작업 사이클

가공 경로 방향을 반전할 수 있도록 자동 등거리 및 경사 등거리 사이클에 새로운 경로 반전 파라미터가 추가되었습니다.


5축 전문가


ModuleWorks

2024.08 버전으로 업데이트


ModuleWorks

MESH 엘리먼트에서 가공하기 위한 새로운 사이클.


선삭


끝면 가공

새로운 끝면 가공 작업 은 다음을 포함하여 부품 표면 가공을 위한 다양한 고급 기능을 소개합니다.

  • 면 가공을 위해 모든 곡선 형상 을 선택하는 기능.

  • 더 부드러운 공구 결합을 위한 전면 리드인 통합.

  • 높은 정확도와 표면 품질을 보장하기 위한 정밀한 마무리 패스 .

End Facing-20250218-045609.png


칩 브레이킹

이제 전략 페이지에는 칩 브레이킹을 위한 새로운 대화 상자가 포함되어 있어 더 나은 이해를 위해 모든 파라미터를 그룹화합니다.

사이클: 황삭, //황삭, 균형 황삭, TurnyuGO.


직접 홈

대체 가공의 새로운 "연속 최적화" 옵션을 사용하면 홈 가공 후 남은 재료를 즉시 가공할 수 있습니다.

direct Groove Continuous Optimized-20250218-045958.png


황삭/정삭

새로운 옵션은 캐비티가 가공되지 않도록 합니다.

캐비티는 '포켓'과 다릅니다. 캐비티는 공구 경로 방향에 수직이고 포켓은 공구 경로 방향에 평행합니다.


Machining Cavities-20250218-045828.png


황삭

옵션에 황삭 사이클에 대한 새로운 파라미터가 추가되었습니다. 평활화 높이.

이렇게 하면 프로파일에서 작은 기생 리플을 제거할 수 있는 최대값을 설정할 수 있습니다. 특히 프로파일이 곡선인 경우에 유용합니다.

Turning - Smoothing Height.png

와이어 절단 EDM


나사산 점

필터 대화 상자에서 새로운 유형의 엔티티 '나사산 점'을 추가했습니다.

나사산 점을 기하학적 점과 구별할 수 있습니다.



다중 부품 가공


설정별 목록

각도 위치의 여러 가능한 조합 중에서 선택할 수 있는 설정별 목록에 새로운 옵션을 추가했습니다.



사용자 워크샵 문서


사용자 워크샵 문서

페이지의 배경색을 수정하는 새로운 가능성.

도구 > 옵션 메뉴의 테마 페이지에서 설정할 수 있습니다.
