편집 메뉴:

마우스 오른쪽 버튼 클릭 팝업 메뉴:

선택 탭 :

요소를 클릭하여 선택할 수 있으며 선택 상자에 나타납니다.

형식:

여기에서 솔리드 형식(와이어프레임, 솔리드 또는 둘 다)과 지오메트리를 이동/복제하는 모드에 따라 요소를 선택할 수 있습니다. 다른 모드의 경우 해당 값을 다르게 입력해야 합니다.

지오메트리 이동

다음을 포함하여 여러 모드를 사용할 수 있습니다.

• 변환

  • 벡터별

  • 방향 및 길이별

• 회전

  • 점 주위

  • 축 주위

• 대칭

  • 라인별

  • 점 및 면별

• 스케일

• 축 시스템에서 축 시스템으로

결과:

결과는 다음과 같습니다.

- 단순 이동 : 이 옵션을 사용하면 선택한 모드에 따라 요소를 원하는 위치로 이동할 수 있습니다.

- 디자인 기록을 유지하면서 이동 : 이 옵션을 사용하면 선택한 요소가 이전에 수행된 모든 구성에 연결될 수 있습니다.

다음에서 비디오를 볼 수 있습니다. 지오메트리 이동 :

지오메트리 복제

여러 모드를 사용할 수 있습니다.

• 변환

  • 벡터별

  • 방향 및 길이별

• 회전

  • 점 주위

  • 축 주위

• 대칭

  • 라인별

  • 점 및 면별

• 선형 패턴

• 원형 패턴

• 스케일

• 축 시스템에서 축 시스템으로

결과:

결과는 다음과 같습니다.

-단순 이동: 이 옵션을 사용하면 선택한 모드에 따라 요소를 원하는 위치로 이동할 수 있습니다.

-디자인 기록을 유지하면서 이동: 이 옵션을 사용하면 선택한 요소가 이전에 수행된 모든 구성에 연결될 수 있습니다.

-원본 엔티티와 링크하여 복사: 복제된 지오메트리는 원본 기능에 따라 편집할 수 없습니다. 원본 엔티티가 변경되면 종속 엔티티가 그에 따라 수정됩니다.

다음에서 비디오를 볼 수 있습니다. 스케일 옵션 을 사용하여 타이틀 블록을 배치합니다. (비디오에서 두 번 클릭하여 확대하십시오!)

2점 회전

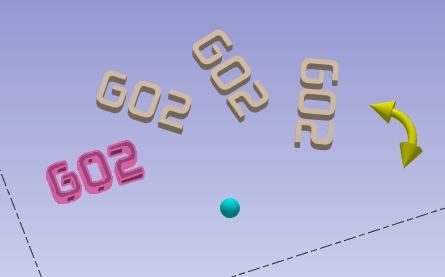

이제 회전 모드에는 선택한 디자인 세그먼트와 X축 사이에 형성된 각도를 측정하고 계산하도록 특별히 설계된 새로운 기능이 있습니다. 이 도구는 수평 축을 기준으로 디자인 요소를 정렬하거나 분석하는 데 도움이 되는 정확한 각도 측정을 제공합니다.

이동 및 복제 명령의 동작:

• 선택한 요소를 유형별로 정렬할 수 있습니다.

• 이동을 하나 적용하고 선택 항목을 유지하여 다른 이동을 추가할 수 있습니다.

새로운 사전 시각화 효과를 통해 사용자는 변경 사항을 볼 수 있습니다.

인터페이스 요소와 쉽게 상호 작용하거나 포인트 클릭 또는 화살표 를 사용하여 동적으로 이동할 수도 있습니다.

모드에서 선형 패턴의 경우 (지오메트리 복제), 축 또는 지오메트리를 클릭하여 'X' 및 'Y' 축을 선택할 수 있습니다. 노란색과 밝은 파란색의 두 가지 색상이 화면에 시각화하기 위해 적용됩니다.

방향에 대한 화살표 가 제공되고 대화 상자를 클릭하면 전환 방향을 쉽게 지정할 수 있습니다.
