수정 사항은 주로 GO2cam 버전에 전념하는 것입니다. 소프트웨어 문제 해결 수정 사항은 201, 202 등의 번호로 식별되며, 대략 한 달에 한 번씩 릴리스됩니다.

경미한 개선 사항이 추가되는 경우가 있으며, 이 문서에 설명되어 있습니다. 수정 사항 전체 목록은, 여기를 클릭하십시오 .

V6.12.206

개선 사항

2025년 7월 29일

주제

유형

제목

설명


와이어프레임 디자인


점 파일 읽기

이제 선반 가공에서 점 파일을 읽는 동안 좌표가 XYZ 또는 ZXY로 표시되는지 여부를 선택할 수 있으므로 점을 회전 평면에 생성할 수 있습니다.


포스트 프로세서


PP 빌더

매개변수 테이블에 대화 상자 하단에 필드를 추가하여 각 매개변수에 대한 Pascal 함수의 ID를 시각화했습니다.

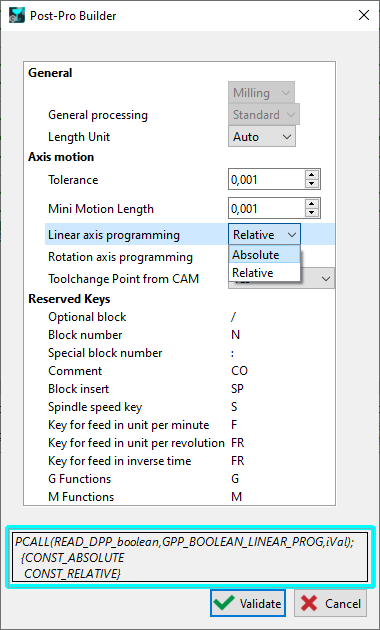

PP builder-keys.png

V6.12.205

개선 사항

2025년 7월 8일

주제

유형

제목

설명


밀링


윤곽 가공

윤곽 가공에 '선형 겹침 길이'라는 2개의 새 매개변수가 있습니다.

프로파일의 시작과 끝에 적용됩니다. 접선에서 요소를 확장하거나 단축하는 시작 및 끝 겹침 길이와 결합할 수 있습니다.

HELP  - Milling - Linear Overlength parameters for Contouring-20250709-113600.png


포스트 프로세서


PP 빌더

PP 빌더에 G 코드 파일을 직접 열 수 있는 새 버튼이 있습니다.

V6.12.204

개선 사항

2025년 6월 10일

주제

유형

제목

설명


SolidWorks용 GO2cam


사용자 인터페이스

SolidWorks 사용자 지정에서 아이콘 크기를 수정할 수 있습니다.

이제 플러그인에서 지원합니다.


메시 디자인


네스팅

이제 메시 모델 네스팅이 가능합니다(STL 형식 파일)


작업 평면

improve5.png 4109.png

전개 평면 가공

전개 평면 가공을 위한 새로운 자동 방법 개선(6.12.202에 구현됨).

이제 프로파일을 생성하고 아직 직경이 입력되지 않은 경우 참조 실린더를 한 번 클릭하면 프로파일이 생성되고 직경이 입력됩니다.

Improvement in machining in develope plane-20250610-070632.png


와이어 EDM 지오메트리


나사 가공 점 테이블

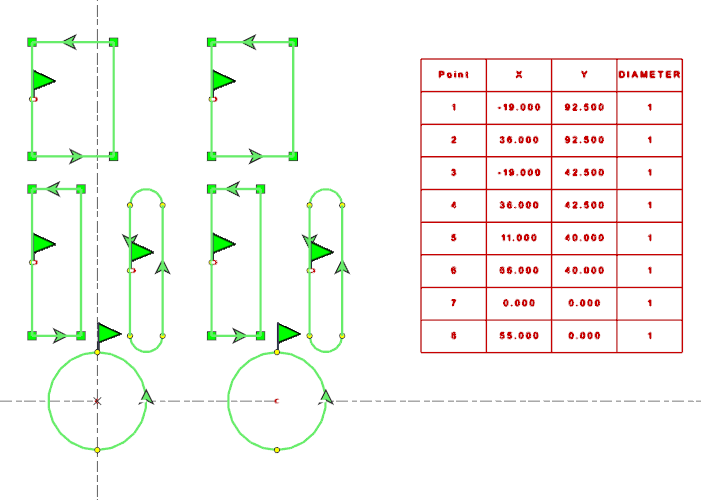

나사 가공 점 좌표가 포함된 테이블을 생성하는 새로운 매크로 JavaScript입니다.
웹 포털에서 다운로드할 수 있습니다.

Threading Macro.png

MTE


여러 공구가 있는 홀더 관리.

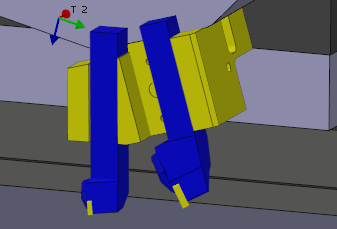

일부 다중 작업 기계는 여러 공구가 있는 홀더를 장착하고 예를 들어 24개의 인덱싱 위치에 대해 12개의 스테이션을 제공할 수 있습니다!

GO2cam의 경우 각 홀더는 하나의 공구였습니다! 하나의 인덱싱 위치와 하나의 번호! 버전 6.12.204부터 이러한 상황을 관리할 수 있습니다!


HELP  - MTE Tooling Dual Tool angle index-20250527-101058.png


MTE


가공 트리

이제 가공 트리의 가공 라인 아래에서 테크노 기능 기계 명령을 사용할 수 있습니다. 로봇 및 스위스 가공 프로젝트에 유용합니다.

V6.12.203

개선 사항

2025년 4월 29일

주제

유형

제목

설명


와이어 EDM 지오메트리


나사 가공 점 목록

부품 분석의 새로운 옵션: 나사 가공 점 내보내기

나사 가공 점 내보내기는 좌표와 직경 값이 있는 나사 가공 점 목록을 생성할 수 있습니다. 파일 형식은 *.xml입니다.

참고: 부품 분석은 2D 프로파일에서도 작동합니다!

HELP  - Wire EDM - Export of Threading points-20250421-062029.png


와이어프레임 디자인


메뉴

이제 '특수 EDM' 메뉴를 다른 모듈에서 사용할 수 있습니다. '기계 설계'라고 하며 다음 명령이 포함되어 있습니다.

  • 알파 루프

  • 오메가 루프

  • 기어 생성

  • 치형 생성

1new_WIREFRAME.png 1New_SOLID.png

와이어프레임

& 솔리드 디자인


모따기 생성

새로운 옵션 모따기 반전

거리/거리 값 2개로 모따기를 그릴 때 이제 선택한 2개의 요소 또는 솔리드 모서리의 값을 반전할 수 있습니다.

와이어프레임 모드에서 거리/각도 모드에도 가능합니다. 솔리드의 경우 아래를 참조하십시오!

HELP - Design generalities - Invert the Chamfer-20250424-113349.png


솔리드 디자인


모따기 생성

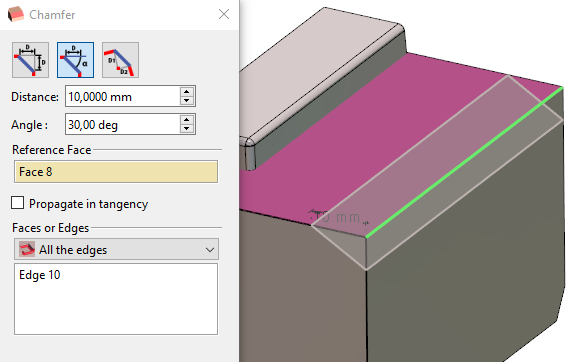

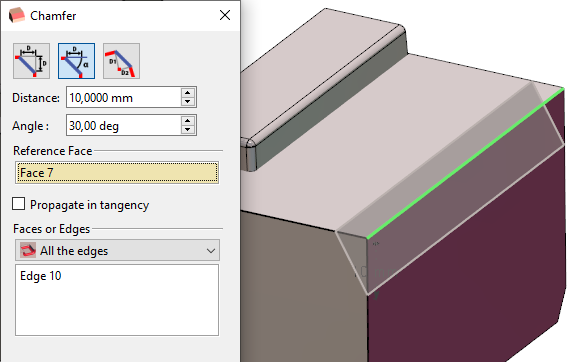

솔리드 모따기: 거리/각도 모드에서 참조 면을 선택하는 새로운 기능입니다.



솔리드 디자인


정지 면

정지 면에서 다중 선택

엣지 경로 모드를 사용하면 이제 다중 선택이 가능합니다.


솔리드 디자인


단순화

팝업 메뉴의 단순화는 이제 공차 값을 설정할 수 있는 대화 상자를 엽니다.

솔리드를 마우스 오른쪽 버튼으로 클릭>유틸리티>단순화


CAD 인터페이스


인터페이스 버전

CAD 형식 업데이트:

  • ACIS 2025

  • Catia V5 2025

  • Solid Edge 2025

  • NX 2412


CAD 인터페이스


솔리드 가져오기

CAD 파일이 표면으로 가져오는 경우 모델을 자동으로 솔리드로 변환하는 처리를 적용합니다. 시도가 실패하면 오류 메시지가 표시됩니다.


CAD 인터페이스


메시 가져오기

메시 분해

이제 여러 개의 별도 구성 요소로 구성된 메시를 분해할 수 있습니다. 솔리드와 같은 방식으로 작동합니다. 메시가 분리되어 있으면 마우스 오른쪽 버튼을 클릭하면 "분해" 기능을 찾을 수 있으며, 이를 통해 개별 메시로 분해할 수 있습니다.


가공 일반 사항


머신 팩

새로운 기능 개선: 머신 팩 내보내기

GO2cam에서 계속 작업할 수 있도록 스레드에 팩 내보내기가 생성됩니다.

  • 파일 생성이 매우 느린 경우 생성 진행 상황을 볼 수 있는 창이 열립니다. 언제든지 이 프로세스를 중단할 수 있습니다.

  • GO2cam에서 계속 작업하거나, 새 부품을 재생하거나, 화면을 이동할 수 있습니다...문제 없이.

  • GO2cam을 종료하고 홈페이지로 이동하기로 결정하고 프로세스가 여전히 진행 중인 경우 파일 생성을 중단할지 아니면 계속할지 묻는 대화 상자가 나타납니다.


가공 일반 사항


머신 파일

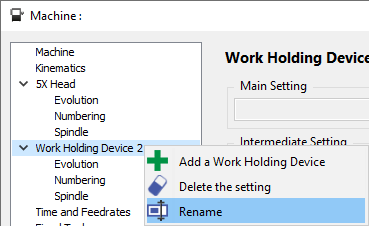

트리에서 '워크 홀딩 디바이스'의 이름을 바꿀 수 있는 새로운 기능입니다.

기계 키네마틱스에 따라 원하는 대로 호출할 수 있습니다.

Machine work device.png

가공 일반 사항


프로빙

이제 메시 부품과 스톡에서 프로빙 작업이 지원됩니다.


가공 일반 사항


작업 목록 사용자 지정

‘작업 목록 사용자 지정’에 사용할 수 있는 2개의 새 매개변수가 있습니다.

  • 특정 절삭유

  • 패스 피드레이트


스위스 가공


X 위치

X 마이너스에서 작업 실행

공구 방향과 부품 크기에 따라 C축에서의 축 방향 밀링은 부품이 공구에 대해 올바르게 배치된 경우에만 가능합니다.
기본적으로 가공은 X+에서 수행되지만 이제 X-에서 작업할 수 있습니다.
이것은 스위스 가공을 위한 독특한 기능입니다.

HELP  - Swiss Machining - X Position-20250408-120007.png


밀링 기능


내접원

내접원의 새 매개변수입니다.

  • Opelist: 매개변수는 기능의 도구를 필터링하고 선택하는 데 사용됩니다(기능: 도구 검색)

  • 기능 및 프로파일이 있는 밀링: 도구 찾기는 내접원 값을 고려합니다. 필터는 최대 도구 직경을 2로 나눈 값입니다.

예를 들어 원이나 실린더의 포켓팅은 이제 직경의 절반을 필터로 정의합니다!

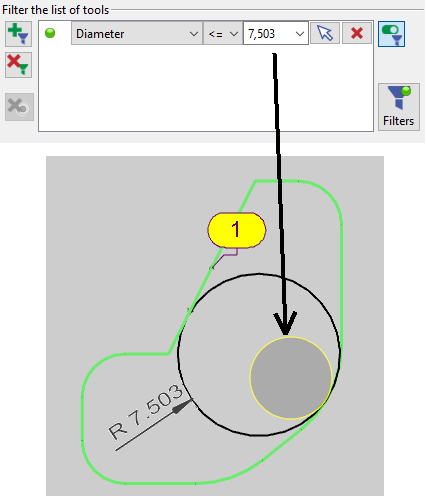

오른쪽에는 내접원이 직경 15.06(반지름 7.503)임을 알 수 있습니다. 도구 필터는 70.503mm로 설정됩니다.

Tool finder-612.203.png


밀링


MTE


동기화

동기화 설정에 대한 2가지 주요 개선 사항:

  • Gantt에서 사이클을 마우스 오른쪽 버튼으로 클릭하면 팝업이 열립니다. 사이클을 편집할 수 있는 새로운 옵션 이렇게 하면 전략 페이지가 열리고 피드레이트와 속도를 수정하면 Gantt가 자동으로 업데이트됩니다.

  • Gantt에서 사이클을 클릭하면 부품 창에 공구 경로와 공구가 표시됩니다.

MTE- Synchronication-20250422-051146.png


MTE


머신 생성 모듈

3D 머신 생성 모듈에 대한 2가지 개선 사항:

  • 머신 요소를 복사해야 하는 경우 지오메트리 복제를 사용할 수 있습니다.

  • 키네마틱스 분석이 개선되었습니다. 이제 기계 매트릭스와 약간 정렬되지 않은 '의심스러운' 축에 대한 정보가 제공됩니다. 이러한 축은 이전에는 기계 편집에서만 강조 표시되었으며 물론 여전히 강조 표시됩니다. 기계 편집에서 이러한 축 문제를 해결하기 위해 수정할 수 있습니다.

이 모듈은 리셀러에게만 제공됩니다.

V6.12.202

개선 사항

2025년 3월 26일

주제

유형

제목

설명


작업 평면



전개 평면 가공

전개 평면 가공을 위한 새로운 자동 방법.

이 새로운 명령은 다음을 수행해야 하는 마법사입니다.

  • 가공할 엣지를 선택합니다.

  • 전개 평면을 생성할 부품 직경을 클릭합니다.

완료되면 지오메트리가 평면에 투영되고 공구 경로가 생성된 전개 평면이 자동으로 생성됩니다! 이 명령은 표준 및 수동 메뉴의 선반 구성에서 사용할 수 있으며, 그런 다음 지오메트리 선택을 합니다.

Machining in Developed plane-20250402-064842.png


공구


브로칭 공구

브로칭 공구 생성을 위한 새로운 프로세스 : 클램핑/공구 홀더 환경에서 2개의 요소(인서트 및 바디) 생성.

공구 파일은 이제 브로칭 메뉴의 공구 라이브러리에 직접 생성되고 ‘공구 라이브러리/포밍 공구’ 환경에서 사라집니다.


선반 가공


브로칭

중심에서 벗어난 브로칭 작업을 프로그래밍할 수 있는 새로운 기능 .

이전에는 공구를 Z축에 정렬해야 했습니다. 이제 새로운 계산 방법을 사용하여 중심에서 벗어난 브로칭을 프로그래밍할 수 있습니다.

HELP  - Broaching- Off-center Machining-20250402-072244.png


Opelist / 전략


자동 선반 가공 Opelist

주 스핀들에서 부품의 완전 가공을 활성화하는 새로운 옵션

외부 및 내부 가공의 경우 이제 3가지 가공 모드가 있습니다.

  • 부품 끝까지.

  • 최대 직경까지

  • 어깨까지.

Automatic opelist.png

가공 일반 사항


원점 테이블

작업이 평면에서 프로그래밍되고 원점 테이블에 정의된 특수 원점이 있는 경우, 동일한 평면에서 새 작업을 프로그래밍하면, 이 새로운 사이클에 동일한 원점을 적용합니다.


Opelist / 전략


Opelist

X, Y 또는 Z에 따라 측정값을 복구하고 Opelist의 매개변수에 할당하는 3가지 새로운 기능을 추가했습니다.


시뮬레이션


개발된 공구 경로

단계별 모드를 시작할 때 속도가 자동으로 기본값으로 설정되었습니다. 이제 커서 값이 기본값보다 낮으면, 단계별로 실행할 때 속도를 느리게 유지합니다.

이 새로운 동작을 통해 턴밀 선반의 감긴 홈과 같이 전개 평면에서 공구 경로를 시뮬레이션할 수 있습니다. 이전에는 시뮬레이션이 항상 너무 빨랐습니다!

Developed toolpath.png


시뮬레이션


축 표시 시스템

시뮬레이션에 표시되는 축 시스템은 시뮬레이션된 각 사이클의 가공 평면에 따라 수정됩니다.
