List of new features and Improvements of GO2cam V6.12.201 , released on 3 2025年3月 . 在整个版本生命周期中添加的改进： 修订的改进 |
|
下表中使用的图标 |
|
新功能 |
|
改进 |
|
Web 和服务 |
|
|
|
|
|
|
安装、系统和硬件 |
||
|
|
该软件 默认情况下安装到 C:\Program Files\GO2cam_Intl\GO2camV612 ，可以选择在安装过程中更改此设置。如果存在较旧的 V6.12 版本，安装程序会建议使用其目录进行更新。
特殊情况：软件配置（选项）仍保存在文件夹 ini 中。 此新结构的一个结果是能够 在多个会话中使用 GO2cam 以安全的方式！ |
||
|
|
可以使用新的实用程序清理用户目录： DelUserConfig.exe. 此特定可执行文件可以在出现问题时在 GO2cam 之外运行。它在 GO2cam 目录中可用，并且可以使用 Windows 搜索。 |
||
|
|
目录新结构的另一个结果是可能性 集体重新分配寻址位置。 加工和环境类别提供了一个新按钮。 |
|
|
|
|
OpenGL （3D 图形） |
图形引擎性能更高。 Open GL 4.0 在视觉上更令人愉悦且性能更高，并且最近的显卡也更好地管理它。 对于具有较旧配置的客户，openGL 2.0 也得到了更好的管理。 |
|
|
应用程序编程接口 (API) |
||
|
|
用于 Opelist、PP 和 JavaScript 的用户参数 |
|
|
|
图形用户界面 |
||
|
|
对话区域中的新搜索命令 您可以在搜索栏中键入内容，下拉菜单会自动建议与文本匹配的功能列表。此搜索基于 产品中提供的功能列表，特别是 GO2cam 产品的语言 。因此，如果软件以意大利语启动，则搜索将以意大利语进行。 |
|
|
|
|
现在可以直接从状态栏在 GO2cam 软件中访问 GObot 虚拟助手工具，并且能够询问有关软件本身的使用以及使用 JavaScript API 进行的特定编码的问题。 |
|
|
|
|
在车削中，通过导航到 刀具 > 选项 > 车削 ，用户可以将默认剖视图更改为任何所需的分数。 此剖视图同时应用于工作窗口和模拟窗口。 请注意，剖视图将应用于毛坯和工件。 |
|
|
|
|
我们现在可以从软件配置中的 2 个窗口样式中进行选择，从而更改图标大小、字体样式和大小等。 |
|
|
|
|
鼠标操作： 默认配置 (STANDARD) 现在是 SolidWorks 的配置，以便与 CAD/CAM 软件标准化。可以通过选择“GO2cam Legacy”选项来设置以前的 GO2cam 配置，该选项可在预定义模板的下拉列表中访问。 |
|
|
|
|
对于车削中的设计，直径或半径坐标的选择已从弹出菜单移至状态栏。它是一个切换按钮。 当前模式是在状态栏中可见的模式，以便您在屏幕上获得此信息。 |
|
|
|
|
已在文件>导出中添加了一种新的导出类型，该类型提供以 SVG（可缩放矢量图形）格式导出图形以用于矢量图像的功能。 此格式用于更新 打印预览 使其更准确，并且还引入了更多选项，如屏幕截图所示。 |
|
|
|
|
在页面布局中，用户现在可以直接选择打印机名称和页面格式。现在几乎所有打印设置都可以在 GO2cam 中直接完成。 |
|
|
|
|
过滤器对话框 |
工作平面的过滤器图标与以前的版本略有不同，并且更明确。 |
|
|
|
关于 |
我们对“关于”对话框进行了细微调整。 这些更改包括增加其宽度以容纳单个屏幕上的所有必要信息，从而消除了用户垂直滚动的需要。此外，我们重新定位了对话框中的按钮，以提高可访问性和可用性。 |
|
|
几何图形概论 |
||
|
|
用于在车削零件上创建铣削形状的模块已针对某些命令进行了更新：
请参阅右侧的视频，演示这些改进。 |
|
|
|
|
旋转模式现在包括一个选项，用于定义 2 个点和 X 轴之间的旋转角度。
|
|
|
|
|
具有名称的几何实体在编辑期间以其名称显示在标题中。 |
|
|
|
网格设计 |
||
|
|
一个新的 网格 菜单已添加到 设计 选项卡下，提供与 实体 设计等效的功能，包括创建、布尔运算、孔识别和停止面。 有关网格元素的其他新功能：
所有 3X , 4X 和 5X 网格上支持加工操作，不包括特定于曲面的循环，如等参数加工。 |
|
|
|
|
网格三角形显示 |
对于网格零件，用户可以选择激活或停用网格三角形的显示。 该选项在状态栏中显示选项的对话框中可用。选中或取消选中“网格三角形”框以激活或停用其显示。 |
|
|
|
网格 |
CAD 接口现在可以读取模型中包含的网格组件。这对于 AutoCAD、Parasolid 和 STEP 已经可行。现在 JT 和 Solidworks 也可以使用。 |
|
|
|
CAD 接口 |
||
|
|
从 2D 草图创建 3D 设计已得到改进。现在您有了轴系统模式和预览，使该过程更加直观。 |
|
|
|
|
GO2cam V6.12 中已更新了一些 CAD 接口格式：
|
||
|
工作平面 |
||
|
|
我们使用一种新的直观方法改进了工作平面创建。单击“创建平面”功能或拖放交互式轴系统，即可创建最常用的平面。带有轴系统的透明预览正方形可视化平面的方向和位置。为了快速对齐，只需将交互式轴系统放置在角中显示的蓝色立方体的所需面上即可。 请参阅右侧的视频，演示此功能。 |
|
|
|
|
已为创建展开的平面引入了一个新对话框。 |
|
|
|
符号 |
||
|
|
通过交互式轴系统，刀具、符号、机器等的创建过程变得更加流畅。
|
|
|
|
刀具 |
||
|
|
导出和导入刀具包的新功能 . 刀具包是 *.GTZ 文件：包含任何刀具（如刀柄和形状符号）的所有必要文件的压缩存档。 要与他人共享您的刀具，只需右键单击所选刀具，即可将其导出到 GTZ 文件。可以导出用户刀具或来自 GO2tools 的刀具。 接收者可以轻松地通过简单的拖放操作或使用专用的导入功能将文件导入到他们自己的库中。 观看下面的视频（刀具 - 复制刀具/刀具目录），从 00:59 开始，了解有关 GTZ 文件的示例。 |
|
|
|
|
对于刀具目录或制造商刀具文件 (GO2tool)，您现在可以使用复制功能将完整的刀具或所有刀具（包括刀头、刀柄和符号）传输到 刀具 , sym 和 forme 等目录中。这允许您在本地修改刀具。 |
|
|
|
|
在专用于符号创建的环境中：一个新功能， 瑞士机床刀具 可在“创建”菜单下访问。 现在，创建瑞士机床成型刀具的整个过程都是一个向导，创建步骤一个接一个地进行，使其更加无缝。 要启动向导，只需单击“GO”按钮。
|
|
|
|
|
刀具 |
添加了间隙选项： 现在可用于另外三种刀具：
|
|
|
|
刀具 |
一个新的 平底镜片铣刀 已被引入，目前可用于 5 轴专家加工操作。 |
|
|
|
端铣刀 |
端铣刀的图标已更新，刀具页面中的图形表示也已更新。
|
|
|
加工通用性 |
|
|
|
|
素材计算的新快速素材模式
|
|
|
|
|
用户现在可以定义和 保存预定义素材的目录 用于不同的零件。这些目录与每个产品（如加工中心、车床、瑞士机床等）分开。 素材定义窗口中定义的所有参数（包括安全区域的参数）都保存在定义的素材中。 |
|
|
|
|
当从现有实体或网格定义素材形状时，用户可以通过选中“保留实体”框来选择保留实体，而不是将其完全转换为素材。 这允许通过简单地修改实体并进行更新来快速修改素材形状。 |
|
|
|
|
素材 |

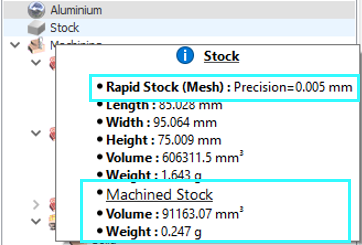

在加工树中，工具提示中现在提供了新信息，显示了加工素材的体积和重量。 |
|
|
|
机床包 |
引入了将机床/后处理器包导出和导入为 单个 GSZ 文件 的功能。该软件包包括：
在导入期间，文件会自动放置在正确的 GO2cam 目录中（ pp , ppstd , mac , kinemac , sym ），从而简化了安装和设置。 |
|
|
|
机床原点 |
在 GO2cam 中，可以在原点表中将唯一的原点分配给操作“A”。如果在与操作“A”相同的几何工作平面中创建新操作“B”，GO2cam 会自动分配并应用相同的原点名称。以前，这是使用“加工平面”自动完成的，该平面已在 v6.12 版本中删除。 |
|
|
加工特征 |
||
|
|
关闭（局部或完全）开放式型腔特征的新可能性 “轮廓上的开放区域”功能现在也考虑用于特征。 这有助于降低刀具碰撞的风险。 |
|
|
|
Opelist/策略 |
||
|
|
Introducing a New Opelist Feature that 使用 分析功能 .
|
|
|
|
|
与 GO2dental 类似，您可以为您的 Opelist 创建收藏夹列表。要创建收藏夹，只需单击星号，星号将变为蓝色，然后在菜单中创建一个新的“收藏夹”选项卡，显示您的 Opelist 列表。 |
||
|
|
用于 Opelist、PP 和 JavaScript 的用户参数 |
路径： 帮助 > 文件信息 > 用户密钥
|
|
|
模拟 |
||
|
|
引入了一项新功能，允许您立即运行特定循环的模拟，而无需计算前面的操作。此功能可用于加工树中的每个铣削和车削操作，位于 模拟 > 跳转到循环 选项下。 |
|
|
|
|
我们引入了在精确时刻比较特定循环的功能。以前，比较包括整个加工列表，要专注于特定操作，您需要将它们设置为“等待”状态。此功能可用于加工树中的每个铣削操作，位于 模拟 > 比较此循环 选项下。 |
|
|
|
机床环境 (MTE) |
||
|
|
刀具更换点现在在 MTE 模拟中可见并显示提示。 |
|
|
|
|
现在可以直接从弹出窗口启用或禁用断点。活动的断点（红色）将暂停执行，而禁用的断点（绿色）将允许其继续。此操作可以从甘特图或 NC 程序中执行。 |
||
|
|
机床刀库 |
要调整刀库中的刀具数量，只需修改机床编号页面上的指定字段。如果此字段留空（或设置为零），系统将自动使用原始 MCG 文件中定义的刀具数量。 |
|
|
2 轴铣削和形状 |
||
|
|
以前，圆是在活动加工平面的方向上加工的（例如，在示例中为垂直方向）。现在， 自动遵循圆的法线方向 ，无需创建其他平面。 |
|
|
|
3 轴铣削 |
||
|
|
|
|
|
|
|
已为自动等距和斜坡等距循环添加了新的 路径反转 参数，允许反转加工路径方向。 |
||
|
5 轴专家 |
||
|
|
ModuleWorks |
更新到 2024.08 版本 |
|
|
|
ModuleWorks |
用于在网格元素上加工的新循环。 |
|
|
车削 |
||
|
|
新的 端面操作 引入了一系列用于加工零件表面的高级功能，包括：
|
|
|
|
|
“策略”页面现在包含一个用于断屑的新对话框，该对话框将所有参数分组在一起，以便更好地理解
循环： 粗加工、//粗加工、平衡粗加工、TurnyuGO。 |
|
|
|
|
备用加工中的新“连续优化”选项允许在开槽后立即加工剩余材料。 |
|
|
|
|
一个新选项确保不加工型腔。 型腔与“型腔”不同：型腔垂直于刀路方向，而型腔平行于刀路方向。
|
|
|
|
|
在“选项”中为“粗加工”循环添加了新参数：平滑高度。 这允许设置一个最大值，从而能够消除轮廓上的小寄生波纹。当轮廓弯曲时特别有用。 |
|
|
|
线切割电火花加工 |
||
|
|
在“过滤器”对话框中，我们添加了一种新的实体类型“穿线点”。 它能够区分穿线点与几何点。 |
|
|
|
多零件加工 |
||
|
|
按设置列出 |
我们在“按设置列出”中添加了一个新选项，该选项允许在角位置的几种可能的组合中进行选择。 |
|
|
用户车间文档 |
||
|
|
修改页面背景颜色的新可能性。 可以在“工具”>“选项”菜单的“主题”页面中进行设置。 |
|
|
