修订版是主要用于 修复软件问题 的 GO2cam 版本。修订版由数字 201、202 等标识，大约每月发布一次。
有时会添加一些小的改进，这些改进在本文档中进行了描述。有关所有更正的列表，请参阅 点击此处 .
V6.12.208 |
改进 |
2025 年 10 月 7 日 |
|
主题 |
类型 |
主题 |
说明 |
|
|
车削几何 |
|
局部毛坯余量 |
我们改进了局部毛坯余量的显示：文本大小、位置和突出显示当前选定的段。 |
|
铣削特征 |
|
设置 |
特征识别：在“设置”对话框中，我们添加了一个新的复选框，用于选择是否 将标准模型应用于孔。 如果选中且没有用户模型与识别的孔匹配，则我们不应用标准模型，并且不加工孔。 |
|
加工一般性 |
|
轮廓 |
基于隐藏几何体的加工轮廓在编辑操作时不可见！ 我们更改了此行为，现在在编辑加工时轮廓可见，即使相应的几何体被隐藏。 |
V6.12.206 |
改进 |
2025 年 7 月 29 日 |
|
主题 |
类型 |
主题 |
说明 |
||
|
线框设计 |
|
读取点文件 |
在车削中读取点文件时，您现在可以选择坐标是以 XYZ 还是 ZXY 表示，以便可以在旋转平面中创建点。 |
|
|
后处理器 |
|
PP 构建器 |

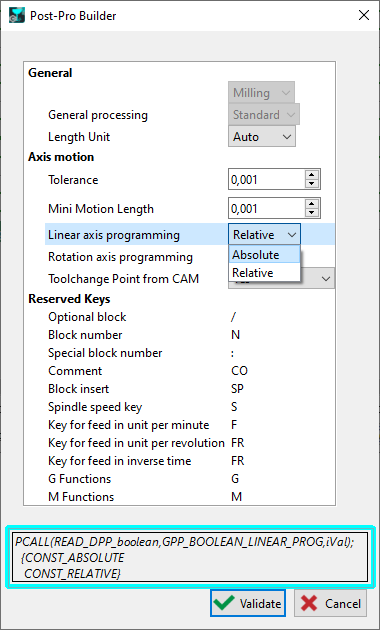

在参数表中，我们在对话框底部添加了一个字段，用于可视化每个参数的 Pascal 函数的 ID。 |
|
V6.12.205 |
改进 |
2025 年 7 月 8 日 |
|
主题 |
类型 |
主题 |
说明 |
||
|
铣削 |
|
轮廓加工中的 2 个新参数“线性超出长度”。 它们应用于轮廓的开始和结束。它们可以与开始和结束超出长度结合使用，这些超出长度可以延长或缩短切线中的元素。 |
|
|
|
|
后处理器 |
|
PP 构建器 |
PP 构建器中用于直接打开 G 代码文件的新按钮。 |
|
V6.12.204 |
改进 |
2025 年 6 月 10 日 |
|
主题 |
类型 |
主题 |
说明 |
||
|
GO2cam for SolidWorks |
|
用户界面 |
在 SolidWorks 自定义中，可以修改图标大小。 现在插件支持它。 |
|
|
网格设计 |
|
嵌套 |
现在可以嵌套网格模型（STL 格式文件） |
|
|
工作平面 |
|
|
改进了在展开平面中加工的新自动方法（在 6.12.202 中实现）。 现在，当您创建轮廓并且尚未输入直径时，只需单击参考圆柱体，即可创建轮廓并输入直径。 |
|
|
线切割几何 |
|
攻牙点表 |

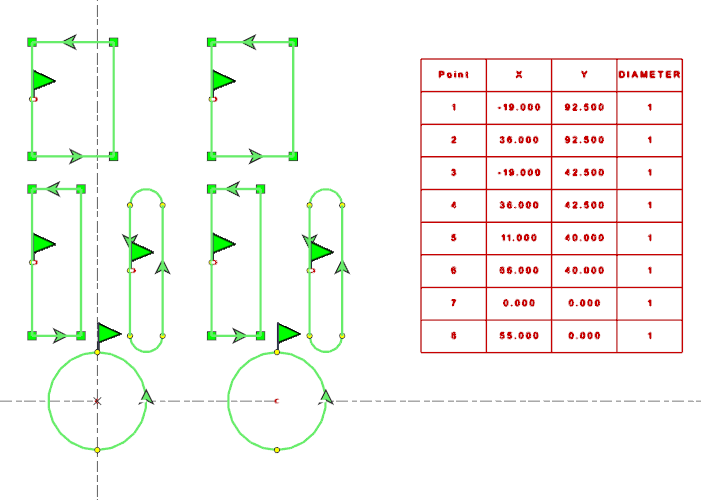

新的宏 JavaScript，它创建一个包含攻牙点坐标的表格。
|
|
|
|

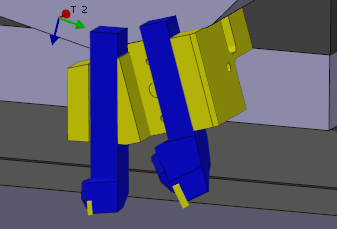

管理具有多个刀具的刀架。 |
一些多任务机器可以安装具有多个刀具的刀架，例如提供 12 个工位，用于 24 个索引位置！ 对于 GO2cam，每个刀架只有一个刀具！一个索引位置和一个编号！从版本 6.12.204 开始，我们可以管理这种情况！ |
||
|
|
||||
|
|
MTE |
|
加工树 |
现在可以在加工树的“加工”行下访问技术功能“机器命令”。在机器人和瑞士加工项目中很有用。 |
|
V6.12.203 |
改进 |
2025 年 4 月 29 日 |
|
主题 |
类型 |
主题 |
说明 |
||
|
|
线切割几何 |
|
零件分析中的新选项：导出攻牙点 导出攻牙点可以生成攻牙点列表及其坐标和直径值。文件格式为 *.xml。 注意：零件分析也适用于 2D 轮廓！ |
|
|
|
|
线框设计 |
|
菜单 |
菜单“特定 EDM”现在可在其他模块中使用。它被称为“机械设计”，包括以下命令：
|
|
|
线框 和实体设计 |
|
倒角创建 |
新选项反转倒角 当您使用 2 个值距离/距离绘制倒角时，您现在可以在 2 个选定元素或实体角上反转值。 也适用于线框中的距离/角度模式。对于实体，请阅读以下内容！ |
|
|
|
实体设计 |
|
倒角创建 |

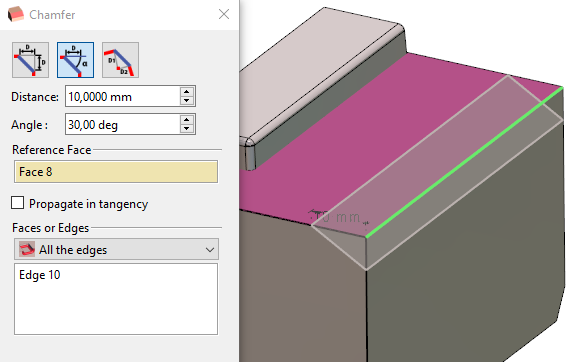

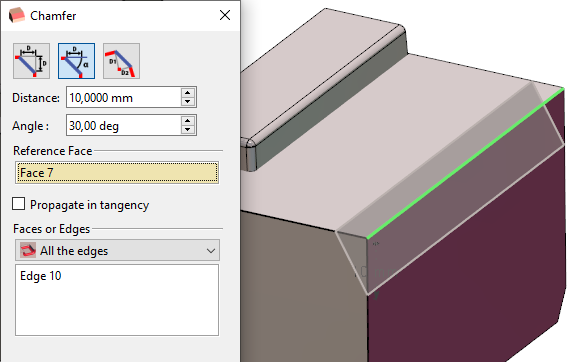

实体倒角：在距离/角度模式下，新功能可以选择参考面。
|
|
|
|
实体设计 |
|
停止面 |
在停止面中进行多重选择 使用边路径模式，现在可以进行多重选择。 |
|
|
|
实体设计 |
|
简化 |
简化在弹出菜单中现在打开一个对话框，您可以在其中设置公差值。 右键单击实体 > 实用程序 > 简化 |
|
|
|
|
接口版本 |
CAD 格式更新：
|
||
|
|
|
实体导入 |
如果 CAD 文件作为曲面导入，我们应用处理以将模型自动转换为实体。如果尝试失败，则会显示一条错误消息。 |
||
|
|
|
网格导入 |
分解网格 我们现在能够分解由几个单独组件组成的网格。这与实体的工作方式相同。如果网格是单独的，请右键单击，您可以在其中找到“分解”功能，允许您将其分解为单个网格。 |
||
|
|
加工一般性 |
|
机器包 |
新功能的改进： 导出机器包 包导出在线程中创建，以便能够继续在 GO2cam 中工作。
|
|
|
|
加工一般性 |
|
机器文件 |

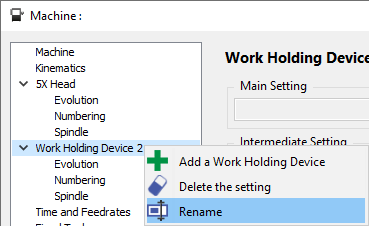

新功能，可以重命名树中的“工件夹具”。 您可以根据您的机器运动学来调用它。 |
|
|
|
加工一般性 |
|
探测 |
现在支持在网格零件和毛坯上进行探测操作。 |
|
|
|
加工一般性 |
|
自定义操作列表 |
在“自定义操作列表”中可以使用 2 个新参数
|
|
|
瑞士加工 |
|
在 X 负方向上编程操作
根据刀具方向和零件尺寸，仅当零件相对于刀具正确放置时，才有可能在 C 轴上进行轴向铣削。
|
|
|
|
|
铣削特征 |
|
内切圆 |
内切圆的新参数。

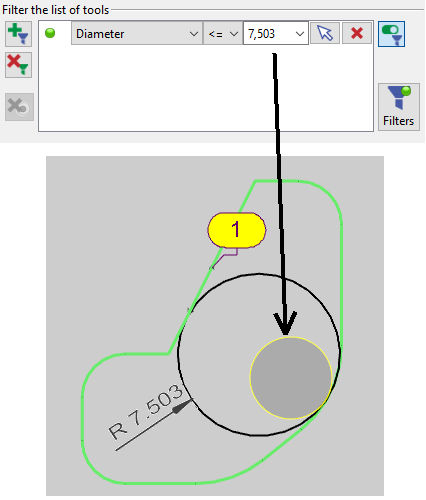

例如，现在，一个圆或圆柱体的挖槽将定义一个半径为直径一半的过滤器！ 在右侧，我们看到内切圆的直径为 15.06，因此半径为 7.503。刀具过滤器设置为 70.503 毫米。 |
|
|
|
铣削 |
||||
|
|
MTE |
|
同步 |
同步设置方面的 2 项重大改进：
|
|
|
|
MTE |
|
机器创建模块 |
在创建 3D 机器的模块中进行了 2 项改进：
此模块仅适用于经销商。 |
|
V6.12.202 |
改进 |
2025 年 3 月 26 日 |
|
主题 |
类型 |
主题 |
说明 |
||
|---|---|---|---|---|---|
|
|
工作平面 |
|
|
在展开平面中加工的新自动方法。 此新命令是一个向导，您应该：
完成后，将自动创建展开平面，并将几何体投影到平面中和刀具路径中！此命令在车削配置中可用，在标准和手动菜单中，然后选择几何体。 |
|
|
刀具 |
|
拉削刀 |
创建拉削刀的新流程 ：在夹持/刀架环境中创建 2 个元素（刀片和刀体）。 现在，刀具文件直接在“拉削”菜单的刀具库中创建，并从环境“刀具库/成型刀具”中消失 |
|
|
车削 |
|
拉削 |
新的功能，可以对偏心拉削操作进行编程 . 以前，刀具必须与 Z 轴对齐。现在，使用新的计算方法，您可以对偏心拉削进行编程。 |
|
|
|
自动车削 Opelists |

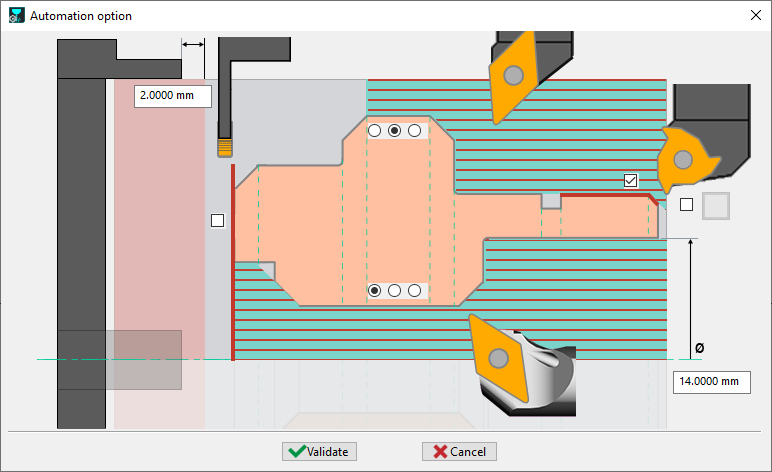

新选项，用于启用在主轴上完成零件的加工 对于外部和内部加工，我们现在有 3 种加工模式：
|
||
|
|
加工一般性 |
|
原点表 |
如果操作是在一个平面上编程的，并且在原点表中定义了一个特殊的原点，并且如果在一个平面上编程了一个新操作， 我们将相同的原点应用于此新循环。 |
|
|
|
Opelists / 策略 |
|
Opelists |
我们添加了 3 个新功能，可以根据 X、Y 或 Z 恢复测量值，并将其分配给 Opelist 中的一个参数 |
|
|
|
展开刀具路径 |
当启动逐步模式时，速度会自动设置为默认值；现在，如果光标值低于默认值， 我们在逐步运行时保持缓慢。 这种新行为使模拟展开平面上的刀具路径成为可能，例如在车铣复合车床上缠绕的凹槽。以前，模拟总是太快！ |
|
|
|
|
|
轴的显示系统 |
模拟中显示的轴系统根据每个模拟循环的加工平面进行修改。 |
||
