From V6.12, there are 2 methods to create and machine into a developed plane:

  1. 手动创建展开平面并应用加工循环

  2. 在车削中，一步创建和加工展开平面的新命令

Manual Creation

创建 展开平面

(blue star) 请阅读下面的解释，并注意您可以在 观看教学视频 在页面底部。

围绕一个轴创建展开平面。选择 距离 （圆柱体的直径）和 旋转轴 .

创建平面后，您可以使用任何线框命令在此平面内绘制几何图形。它将几何图形包裹在圆柱体周围。然后，您可以编程将在形状周围包裹的 2 轴加工。

您可以在加工过程中选择刀具的 Z 方向 。

两种可能性：

  • 外部

  • 内部


一个新的对话框用于创建展开平面，在功能区中具有相同的选项。


直径 : 创建展开的直径。对于简单的展开（圆柱形），可以直接在此处输入直径。

方向 : 展开平面的方向决定了加工是在外部进行，还是（对于大型车削零件，可能带有角度头）在内部进行。

纵坐标单位 : 您可以在 度 单位或 毫米 （或英寸）之间进行选择。这指定了展开平面上垂直（Y 或 C）轴的测量单位。

纵坐标方向 : 使用此选项，您可以将“+”方向指定为 顶部 或到 底部

底部 纵坐标方向

顶部 纵坐标方向

使用

创建平面后，您可以在此平面上绘图，或导入在另一个平面上设计的几何图形。

您无法更改展开平面的视图：只有 顶视图 可用！

导入通过工作平面菜单中提供的 展开平面投影 投影命令完成。在投影命令中， 有4种 轮廓创建模式可用；自动、边缘路径、支撑面和线框。

选择 展开平面的投影。

New Dialogue Window.png

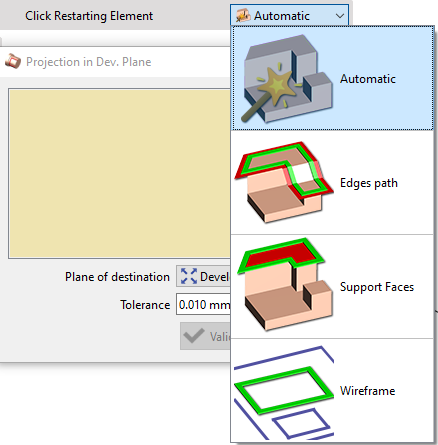

Clicking on the 绿色+ Icon will give us access to choose the mode of profile creation:

自动 后，将打开一个对话框，让软件选择最佳方法来选择轮廓。

边缘路径 允许直接选择实体的边缘，无需事先恢复二维几何图形。

支持曲面 只需单击一个曲面即可选择多个轮廓。

线框 允许选择实体上任何已绘制或存在的线框。

Modes of Profile selection.png

选择多个轮廓后，将对 0° 和 180° 位置上的元素应用连续性。孔也不予考虑。

用户现在还可以手动添加或删除窗口中的任何轮廓。

Multi selection.png

(blue star) Watch a video demonstrating the various features added for Developed Plane.

投影到展开平面的元素不再转换为多边形。为了获得更好的加工效果，它们被保留为 圆弧和线段 。

在 展开平面

创建工作平面后，这非常简单：像往常一样处理任何其他形状。只需检查您当前是否在展开平面上工作。

您可以编程任何2轴操作，如我们在挖槽示例中所示。

(blue star) 您可以观看一个关于如何在展开平面上投影轮廓并加工它们的视频：

Developed Plane-20240802-094010.png

(blue star) 这是一个视频，我们在这个视频中在一个圆柱体上包裹文本，然后在一个展开平面上编程一个标记操作：

Developed plane Marking.png

Machining in Developed Plane



现在，在选择几何图形进行加工时，您可以使用展开平面功能。单击几何图形选择选项后，将显示表示展开平面加工的图标。选择要在展开平面上加工的所需轮廓。对于直径，您可以手动输入值或选择实体，直径将自动填充。验证后，继续选择合适的刀具和加工循环。
