演示
The 建立轴 是一个特定的指令来 绘制线架构几何图形中的车削零件 . 你可以在名为 轴 的菜单中找到此命令，该菜单仅在车削模块中。
轴菜单分为 4 个子菜单：
|
建立轴 |
您会找到轴创建和添加倒圆角、倒角以及特定毛坯余量的命令。 |
|
创建 |
此菜单是线框/绘图的“精简”菜单。 您可以在其中找到与自动创建轴结合使用的有用命令。 |
|
完成绘图 |
与线框/绘图完成菜单相同。 |
|
导入清除 |
导入2D CAD文件（DXF、DWG…）时有用的命令 |
原则
|
建立轴 设计 长度，直径和圆锥，自动显示尺寸。设计也完全 添加一个数据 .
|
|
|
|
你可以将轴的创建与线架构标准指令结合起来，如下一个凹槽设计的例子所示。 我们使用圆的创建，然后使用绘图指令来完成外形。
|
|
|
|
默认，车床的设计被定义在 直俓 . 更改它为 半俓 模式, 在背景上右键单击并取消选中复选框 旋转平面 你可以在这里观看一个短视频，展示此功能：
|
|
|

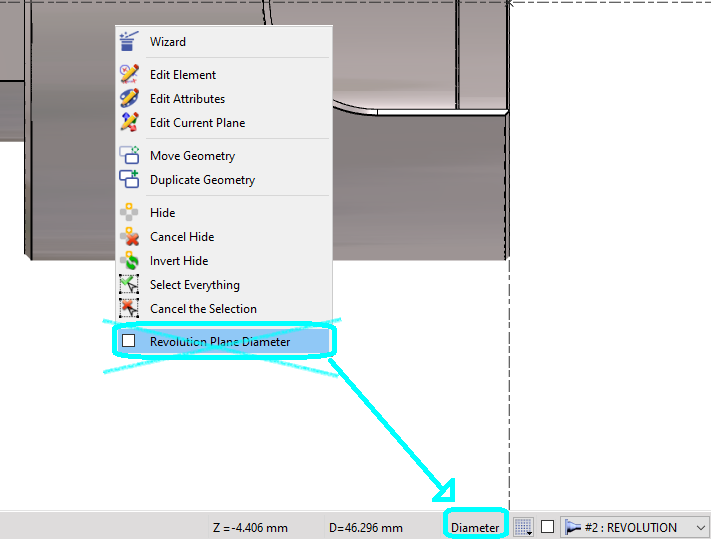

对于车床设计，直径或半径坐标的选择已从弹出菜单移至状态栏。 这是一个切换按钮。 当前模式是状态栏中可见的模式，以便您在屏幕上获得此信息。 |
|
建立轴
|
The 建立轴 [1] is a powerful and easy design tool. The principle is to draw alternatively diameters and lengths and also the shapes of cones. The fillets and chamfers have to be added later, thanks to dedicated the following commands: 倒圆角 [2] , 倒斜角 [3]
建立轴 修改值 和 更新循环计算 （包括加工操作）。它可以在零件族的情况下使用。 您可以创建整个形状，而无需输入任何值！ 在这种情况下，尺寸将显示在 pink 编辑颜色, 只是为了提醒使用者，尺寸尚未固定。 |
|
修改值，只需双击尺寸或元素，或选择编辑元素。该值可以在 快速编辑选单 , 如图所示。修改尺寸恢复黑色。
下一缩放显示相同的零件即时绘制，然后保存为2个不同的尺寸。
|
|
|
使用和Features
开始设计，选取一个点，然后轴设备自动激活，并替代词汇 长度 (Z轴限制) [1] 和 直俓 （沿X轴） [2] .
To design a cone, click icon [3] ,
然后从 3 种创建模式中选择：
|
角度 和 长度 |
|
长度 和 直俓 |
|
角度 和 直俓 |
然后您可以通过点击任一 直俓 加入指令命令区分者 [4] 或 长度 加入指令命令区分者 [5] .
|
当你在字段上输入正值时，它们将应用于按钮的方向 Z-Minus [6] 或 Z-Plus [7] |
|
|
In addition to that, 你可以很容易地 复制直俓 修改一个直径，其他的也会自动改变。 右侧联接点 |
|
没有坐标 系统
-
默认情况下，设计是在相对点模式下完成的。
-
切换到下一个位置 相对 [1] 到 Absolute [2] and vice versa by selecting the icon
for 相对 和 Absolute 模式。
如果尺寸是根据不是原点的点给出的 旋转 平面，你可以用按钮声明这个新的“原点” [3] and then click the point. All the next elements will be designed according to this new origin.
格点 : 当你设计元素，你可以维护 the Ctrl key 调用格点，使用预定义的步进值。
|
|
关于尺寸的显示
移动度
修改尺寸。加入指令命令区分者。在‘call’指令中改变命令。
|
移动 |
移动一个允差设定 |
|
文字搬移 |
仅移动一个尺寸的文本 |
|
度排列 |
对齐轴 X |
隐藏尺寸
|
使用者取用 过滤器 |
|
在选项卡中 元素编辑 , 取消选中图标以隐藏所有尺寸（图标变为灰色）。 |
