创建对话框
|
在V6.11版本中，我们完全更新了毛坯创建对话框。 此对话框在三种不同的情况下相似：
根据您所处的工作环境（铣削/车削/瑞士机床/线切割电火花加工），将显示一些图标。 |
|
铣削和线切割电火花加工零件 |
||
|
|
|
|
车削零件 |
||
|
|
|
创建选项
|
毛坯形状 |
||
|
立方体 (铣削和线切割电火花加工) |

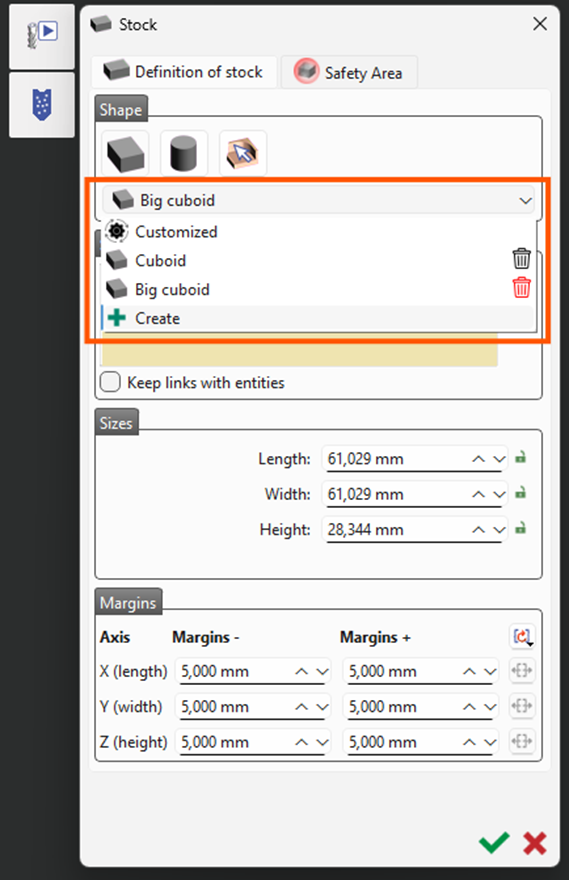

您可以点击此图标选择毛坯形状。毛坯的物理形状现在显示在组合框中。 对于圆柱体，您还可以通过定义内径值将圆柱体定义为管状。 |
|
圆柱体 (铣削和线切割电火花加工) |
|
|
从现有实体 （全部） |

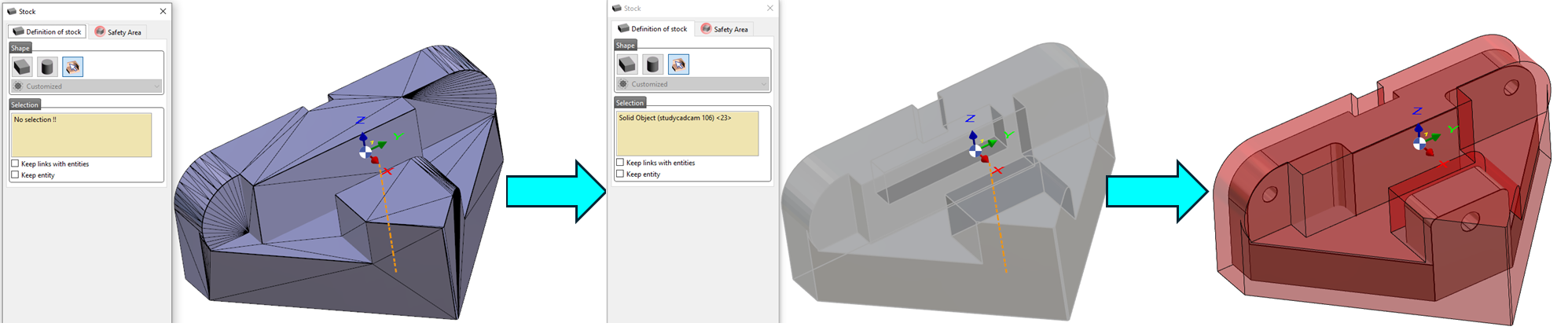

如果您选择此选项，可以通过点击实体来创建毛坯。 |
|
圆柱形 （车削） |
圆柱形棒料也可以通过定义内径值来定义为管状。 |
|
N边形 （车削） |
创建具有N个边的棒料，例如，具有六边形面的棒料。 |
|
通过选择轮廓 （车削） |
通过选择轮廓来定义棒料以获得独特的形状。 |
|
选择 |
||
|
|
保持与实体的链接 |
我们也可以保持与选择的链接。因此，如果 几何图形 被修改，则 棒料 将自动重新计算。 |
|
删除全部 |
我们使用“ 删除全部 ”按钮清除所有选择 |
|
选择所有可见项目 |
用于选择屏幕上可见的任何几何图形 |
|
尺寸 |
||
|
|
尺寸 |
已知您的坯料后，您可以输入以下尺寸： 长度 , 宽度 , 高度和直径/半径（内/外），棒料长度，边数（对于N边形坯料） |
|
手动重新定义中心 |
将毛坯上的任意点定义为中心 |
|
自动确定中心 |
自动定义毛坯中心 |
|

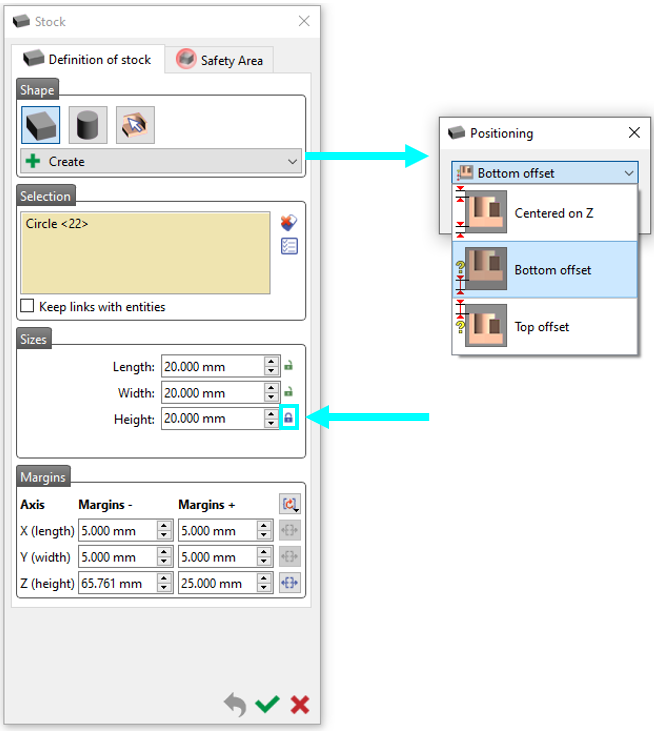

锁定尺寸 |
编辑时保持相同尺寸 边距 . |
|
边距 |
||
|
|
边距(-/+) |
边距允许通过几何图形边界框的偏移量创建毛坯 |
|
X和Y方向的边距相同 |
这是一个按钮，用于输入X和Y边距的相同值。 |
|
居中边距 |
当任何轴的尺寸被锁定后，可以使用“居中边距”按钮来确保相应锁定轴的边距相等。 |
|
安全区域 |
||
|
点击此选项 ，将出现一个对话框，您可以在其中设置安全包络的参数。 |
|
|
/信息 在铣削中 圆柱形毛坯可以是管状形状 ，由于可以定义内径值。 |
|
编辑毛坯 ：现在允许在没有历史记录的情况下创建毛坯时修改边距 |
范例影片
提供三个不同情况的影片：
-
在二维几何图形上创建毛坯，此处导入DXF文件。重点是元素的选择和通过边距创建毛坯。
-
在自动实体导入过程中创建毛坯。重点是根据尺寸创建圆柱形毛坯。
-
在车床上创建毛坯。重点是“保持与实体的链接”的概念、安全区域的定义和几何图形的修改。
|
|
|
|
特殊情况：铸件毛坯
|
定义铸件毛坯有两种方法：
|
