修訂是 GO2cam 版本，主要用於 修復軟體問題 。 修訂版由數字 201、202 等標識，大約每月發布一次。
有時會添加一些小的改進，它們在本文檔中進行了描述。 有關更正的完整列表， 點擊這裡 .
V6.12.208 |
改進 |
2025 年 10 月 7 日 |
|
主題 |
類型 |
主題 |
說明 |
|
|
車削幾何圖形 |
|
局部素材預留量 |
我們改進了局部素材預留量的顯示：文字大小、位置和突出顯示當前選定的區段。 |
|
銑削特徵 |
|
設置 |
特徵識別：在「設置」對話框中，我們添加了一個新的複選框，用於選擇是否 將標準模型應用於孔。 如果已選中，並且沒有使用者模型與已識別的孔匹配，那麼我們不應用標準模型，並且不加工孔。 |
|
加工一般性 |
|
輪廓 |
基於隱藏幾何圖形的加工輪廓在編輯操作時不可見！ 我們更改了此行為，現在在編輯加工時輪廓是可見的，即使相應的幾何圖形被隱藏。 |
V6.12.206 |
改進 |
2025 年 7 月 29 日 |
|
主題 |
類型 |
主題 |
說明 |
||
|
線框設計 |
|
讀取點檔案 |
在車削中讀取點檔案時，您現在可以選擇坐標是以 XYZ 還是 ZXY 表示，以便可以在旋轉平面中建立點。 |
|
|
後處理器 |
|
PP 建立器 |

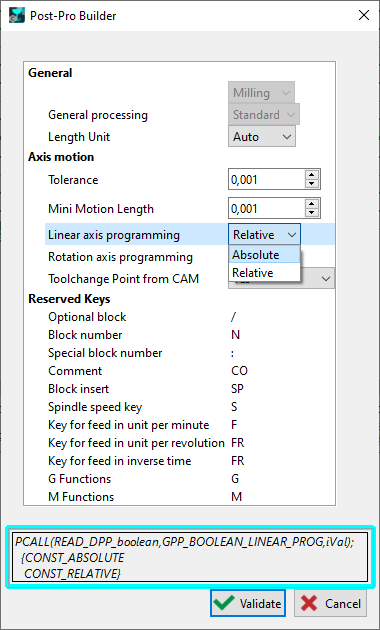

在參數表中，我們在對話框底部添加了一個欄位，用於可視化每個參數的 Pascal 函數的 ID。 |
|
V6.12.205 |
改進 |
2025 年 7 月 8 日 |
|
主題 |
類型 |
主題 |
說明 |
||
|
銑削 |
|
輪廓加工中的 2 個新參數「線性超出長度」。 它們應用於輪廓的開始和結束。 它們可以與開始和結束超出長度結合使用，這些超出長度可以延伸或縮短切線中的元素。 |
|
|
|
|
後處理器 |
|
PP 建立器 |
PP 建立器中的新按鈕，用於直接打開 G 代碼檔案。 |
|
V6.12.204 |
改進 |
2025 年 6 月 10 日 |
|
主題 |
類型 |
主題 |
說明 |
||
|
GO2cam for SolidWorks |
|
使用者介面 |
在 SolidWorks 自定義中，可以修改圖示大小。 現在外掛程式支援它。 |
|
|
網格設計 |
|
嵌套 |
現在可以嵌套網格模型（STL 格式檔案） |
|
|
工作平面 |
|
|
改進了在展開平面中加工的新自動方法（在 6.12.202 中實現）。 現在，當您建立輪廓並且尚未輸入直徑時，只需單擊參考圓柱體，即可建立輪廓並輸入直徑。 |
|
|
線切割 EDM 幾何圖形 |
|
螺紋點表 |

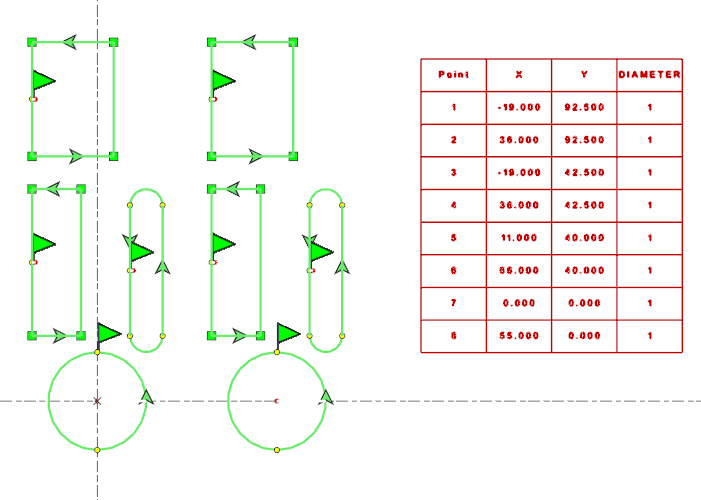

新的 JavaScript 巨集，用於建立帶有螺紋點坐標的表格。
|
|
|
|
管理具有多個刀具的刀架。 |

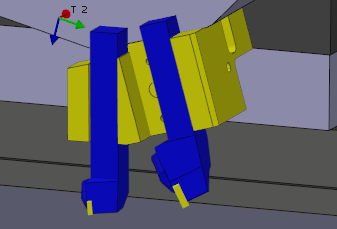

一些多任務機器可以安裝具有多個刀具的刀架，例如提供 12 個工位，用於 24 個索引位置！ 對於 GO2cam，每個刀架只有一個刀具！ 一個索引位置和一個編號！ 從版本 6.12.204 開始，我們可以管理這種情況！ |
||
|
|
||||
|
|
MTE |
|
加工樹 |
現在可以在加工樹的「加工」行下訪問技術功能「機器命令」。 在機器人和瑞士加工專案中很有用。 |
|
V6.12.203 |
改進 |
2025 年 4 月 29 日 |
|
主題 |
類型 |
主題 |
說明 |
||
|
|
線切割 EDM 幾何圖形 |
|
零件分析中的新選項：匯出螺紋點 匯出螺紋點可以生成螺紋點列表及其坐標和直徑值。 檔案格式為 *.xml。 注意：零件分析也適用於 2D 輪廓！ |
|
|
|
|
線框設計 |
|
菜單 |
菜單「特定 EDM」現在可在其他模組中使用。 它被稱為「機械設計」，包括以下命令：
|
|
|
線框 & 實體設計 |
|
倒角建立 |
新選項反轉倒角 當您使用 2 個值距離/距離繪製倒角時，您現在可以在 2 個選定元素或實體角上反轉值。 也適用於線框中距離/角度模式。 對於實體，請閱讀以下內容！ |
|
|
|
實體設計 |
|
倒角建立 |

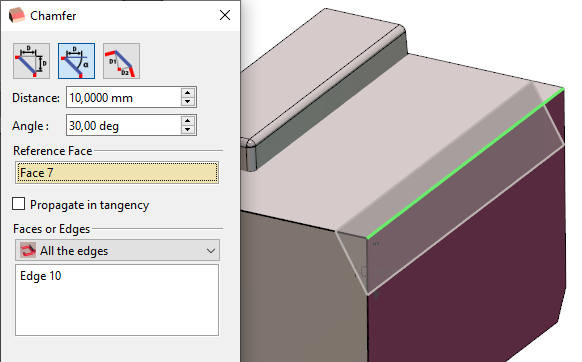

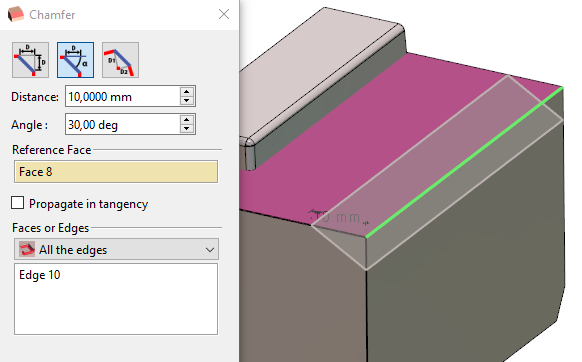

實體倒角：在距離/角度模式下，新增了選擇參考面的功能。
|
|
|
|
實體設計 |
|
停止面 |
在停止面中多重選擇 使用邊緣路徑模式，現在可以進行多重選擇。 |
|
|
|
實體設計 |
|
簡化 |
簡化在彈出菜單中現在打開一個對話框，您可以在其中設置公差值。 右鍵單擊實體 > 實用程式 > 簡化 |
|
|
|
|
介面版本 |
CAD 格式更新：
|
||
|
|
|
實體導入 |
如果 CAD 檔案作為曲面導入，我們應用處理以將模型自動轉換為實體。 如果嘗試失敗，則會顯示錯誤消息。 |
||
|
|
|
網格導入 |
炸開網格 我們現在能夠炸開由幾個獨立元件組成的網格。 這與實體的工作方式相同。 如果網格是分開的，請右鍵單擊，您可以在其中找到「炸開」功能，允許您將其分解為單個網格。 |
||
|
|
加工一般性 |
|
機器包 |
新功能的改進： 匯出機器包 包匯出是在線程中建立的，以便能夠繼續在 GO2cam 中工作。
|
|
|
|
加工一般性 |
|
機器檔案 |

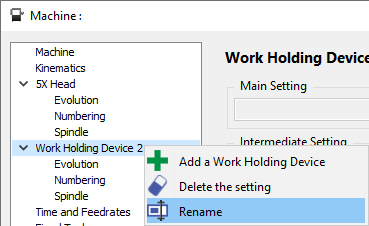

新增了在樹中重命名「工件夾具」的功能。 您可以根據您的機器運動學來隨意調用它。 |
|
|
|
加工一般性 |
|
探測 |
現在支援在網格零件和素材上進行探測操作。 |
|
|
|
加工一般性 |
|
自定義操作列表 |
在「自定義操作列表」中可以使用 2 個新參數
|
|
|
瑞士加工 |
|
在 X 減號上編程操作
根據刀具方向和零件尺寸，僅當零件相對於刀具正確定位時，才有可能在 C 軸上進行軸向銑削。
|
|
|
|
|
銑削特徵 |
|
內切圓 |

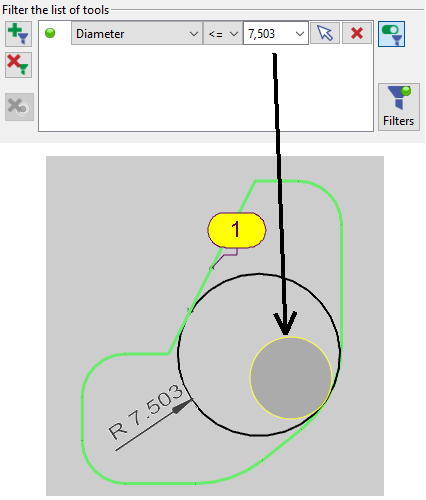

內切圓的新參數。
例如，圓或圓柱體的挖槽現在將定義半徑的篩選器！ 在右側，我們看到內切圓直徑為 15.06，因此半徑為 7.503。 刀具篩選器設置為 70.503 毫米。 |
|
|
|
銑削 |
||||
|
|
MTE |
|
同步 |
同步設置方面的 2 項重大改進：
|
|
|
|
MTE |
|
機器建立模組 |
在建立 3D 機器模組方面有 2 項改進：
此模組僅適用於經銷商。 |
|
V6.12.202 |
改進 |
2025 年 3 月 26 日 |
|
主題 |
類型 |
主題 |
說明 |
||
|---|---|---|---|---|---|
|
|
工作平面 |
|
|
在展開平面中加工的新自動方法。 此新命令是一個嚮導，您應該：
完成後，將自動建立展開平面，幾何圖形投影到平面中，並建立刀具路徑！ 此命令可在車削配置、標準和手動菜單中使用，然後選擇幾何圖形。 |
|
|
刀具 |
|
絞孔刀 |
建立絞孔刀的新流程 ：在夾持/刀架環境中建立 2 個元素（刀片和刀體）。 刀具檔案現在直接在菜單「絞孔」的刀具庫中建立，並從環境「刀具庫/成型刀具」中消失 |
|
|
車削 |
|
絞孔 |
新增了對偏離中心進行絞孔操作的功能 . 以前，刀具必須與 Z 軸對齊。 現在，使用新的計算方法，您可以對偏離中心進行絞孔。 |
|
|
|
自動車削 Opelists |

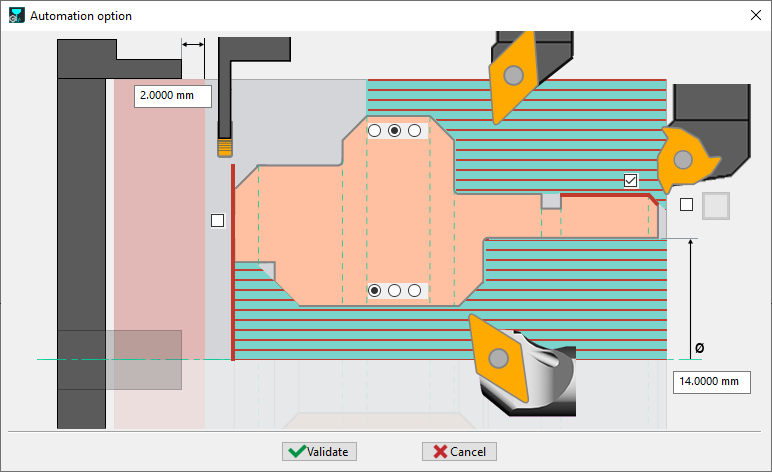

新選項，用於啟用在主軸上完成零件的加工 對於外部和內部加工，我們現在有 3 種加工模式：
|
||
|
|
加工一般性 |
|
原點表 |
如果操作是在平面上編程的，並且在原點表中定義了特殊原點，並且如果在新平面上編程了新操作， 我們將相同的原點應用於這個新循環。 |
|
|
|
Opelists / 策略 |
|
Opelists |
我們添加了 3 個新功能，用於根據 X、Y 或 Z 恢復測量值，並將其分配給 Opelist 中的參數 |
|
|
|
展開刀具路徑 |
啟動逐步模式時，速度會自動設置為預設值； 現在，如果游標值低於預設值， 我們在逐步運行時保持其緩慢。 此新行為使模擬展開平面上的刀具路徑成為可能，例如在車銑複合車床上纏繞溝槽。 以前，模擬總是太快！ |
|
|
|
|
|
軸的顯示系統 |
模擬中顯示的軸系統根據每個模擬循環的加工平面進行修改。 |
||
