(question) 問題

如何在同步循環中擁有 2 種不同的刀具?

(tick) 解決方案

像往常一樣,使用所需的同步設定定義您的平衡粗加工/平衡精加工循環。 在這種情況下,由於已選擇單個刀具,因此相同的刀具將在 MTE 中載入兩次。


Synchronization parameters-20240624-095710.PNG

為了能夠設定不同的第二個刀具,請展開加工樹中的循環。 右鍵點擊 在現有刀具上選擇 ' 新增一把反向的刀具 '.

這將再次打開刀具選擇視窗,您可以在其中選擇所需的刀具並進行驗證。

現在,這兩種刀具都將在加工樹中可見。

在 MTE 中,如果您執行自動安裝,這 2 個刀具將自動安裝在相對的刀塔上。

Opposite tool.png

2 tools.PNG

您可以觀看一個影片,其中說明了平衡同步循環的應用。 跳到 2.20 在影片中查看循環的 2 種不同刀具的定義。

Balanced roughing - finishing-20240814-051528.png

(question) 問題

如何在 MTE 中複製刀具?

(tick) 解決方案

在車削中複製刀具,

  1. 在機台刀具區域中選擇要複製的刀具。

  2. 右鍵點擊刀具,然後選擇「複製」,然後右鍵點擊刀具欄向量上的「貼上」。

  3. 前往刀具清單

  4. 使用相同刀具變更其他循環的「位置選擇」,然後將刀具安裝在刀塔上。

Duplication of tool in MTE.png

(question) 問題

WanaGO 如何確定機台是否可以接受零件?

(tick) 解決方案

WanaGO 根據以下標準確定機台是否可以接受零件:

  1. 素材尺寸: 將機台的最小和最大素材尺寸與工件的尺寸進行比較。 如果工件符合這些尺寸,則認為該機台有能力。

  2. 重量: 如果載入了具有密度值的材料檔案,則會計算工件的重量。 然後將此重量與機台的容量進行比較。 如果機台可以承受重量,則認為它是合適的。

本質上,WanaGO 確保機台在物理上足夠大以容納零件,並且足夠堅固以承受其重量。

(question) 問題

如何在旋轉工作台上編程零件?

(tick) 解決方案

  1. 打開機台檔案。

  2. 導航到「工件夾具」部分。

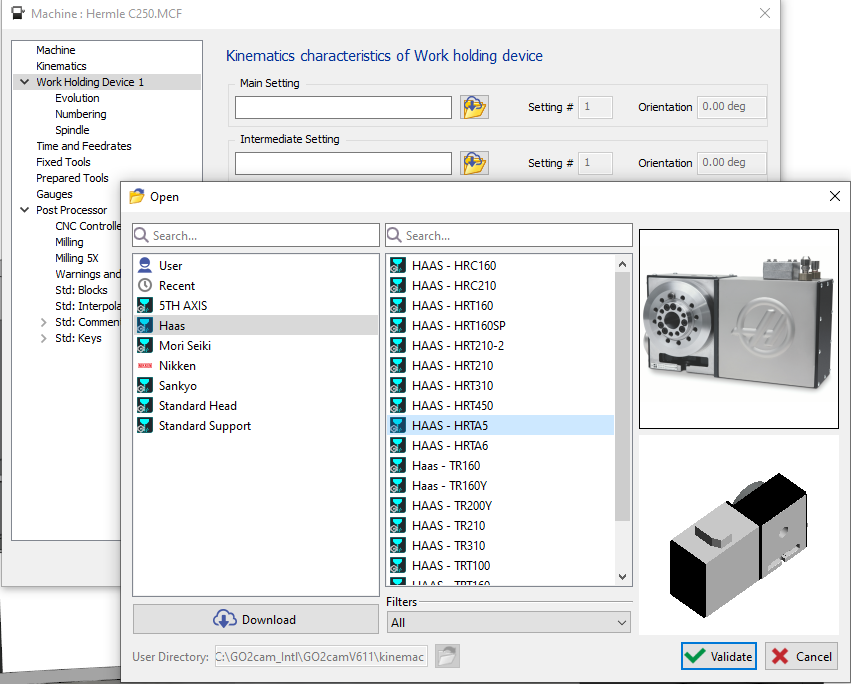

  3. 點擊主設定旁邊的資料夾以瀏覽可用的旋轉工作台,然後選擇適當的旋轉工作台。

  4. 點擊「驗證」按鈕以確認您的選擇。

  5. 右鍵點擊「素材」。

  6. 選擇「設置零件和夾具」選項。

  7. 調整旋轉工作台的座標和旋轉角度。

  8. 驗證您的設定。

  9. 前往機台 > 刀具以在 MTE 中查看旋轉工作台。

Haas 旋轉工作台範例。

(blue star) 此影片示範了粗加工的 4 軸編程以及如何設定旋轉工作台。

4 axis programming of roughing-20240926-095149.png

(question) 問題

對於具有 6 個軸(3 個角度軸)的銑床,是否有一種模式可以鎖定一個角度軸並移動其他兩個軸?

(tick) 解決方案

是的,可以使用 GO2CAM 中適當的零件設定來實現此目的。 例如,考慮一個具有以下項目的 6 軸銑床:

  • 工作台上的一個角度軸 (C),

  • 頭上的兩個角度軸(B 和 A,A 傾斜 45°)。

如果您需要將 C 軸鎖定在特定位置(例如,C180)並允許在 B 和 A 上移動,您可以通過在 CAM 環境(例如,GO2cam)中設定一個 零件設定 來實現此目的。 方法如下:

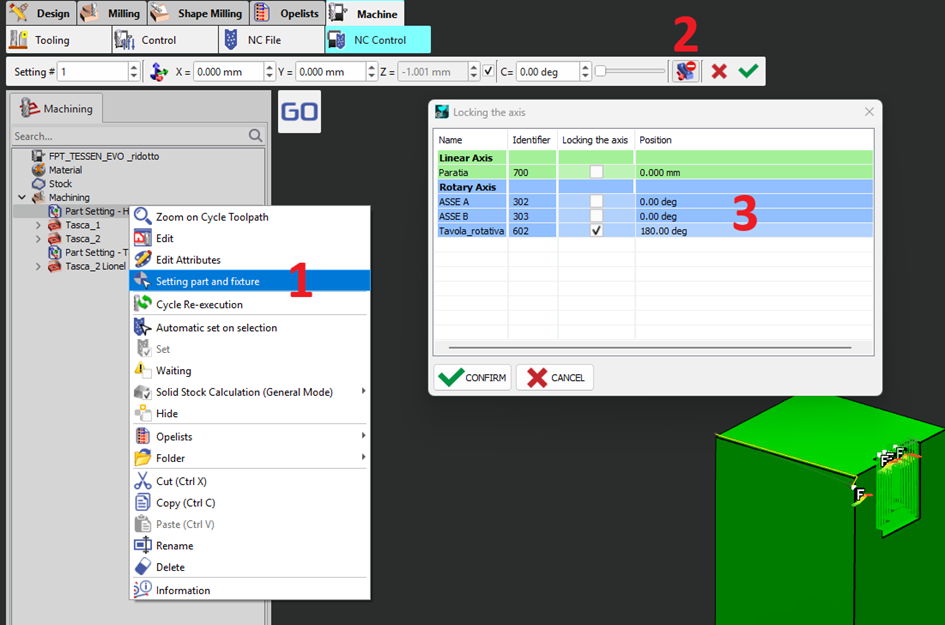

  1. 鎖定 C 軸(使用 BA 旋轉)

    • 定義一個零件設定,其中 C 軸鎖定在所需位置(例如,C180)。

    • GO2cam 將自動計算必要的 B 和 A 移動。

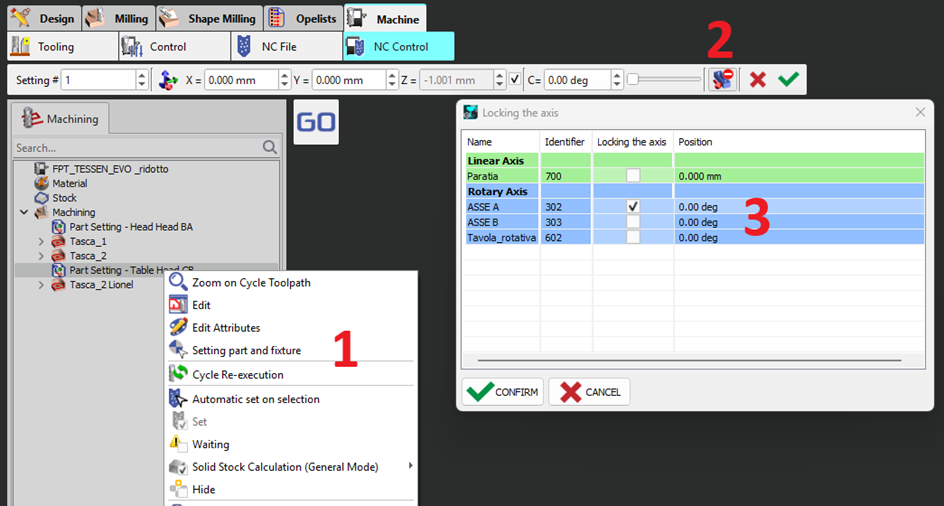

  2. 鎖定 A 軸(使用 CB 旋轉)

    • 定義另一個零件設定,其中 A 固定在一個位置(例如,A0)。

    • 然後,GO2cam 將計算 B 和 C 執行操作所需的移動。

  • 變更機台的運動鏈配置 ,右鍵點擊素材並使用 「零件設定」 功能。

  • 如果運動鏈保持不變,請考慮改用 「移動組件」 功能。



(question) 問題

我的刀具加工輪廓選擇的另一側,因為它位於機台的下機架上。 如何正確編程此刀具?

(tick) 解決方案

有 3 種解決方案:

  1. 將刀具位置變更為上機架

    如果可行,第一種解決方案是簡單地將所需的刀具移動到上機架並像往常一樣進行編程。

  2. 使用下輪廓進行編程

    為避免任何問題,請使用下輪廓進行輪廓選擇。

    另請確保相應地變更刀具的方向和刀具循環類型,以便計算循環。

  3. 變更 MTE 中的加工平面 - 刀具

    在「加工平面」指令中,相應地將所需循環的加工軸變更為 X- 或 X+,以使系統自動計算精確的刀具路徑。

HELP  - MTE -Tool on Lower rack-20250616-101442.png

(question) 問題

如何在 2 個或更多位置停放刀塔?

(tick) 解決方案

在機台的 MTE 額外設定中,只能為「停放」功能設定單個位置。

具有多個停放位置的解決方案是使用 移動組件 功能。

建議將該功能定義為 opelist 以方便重複使用。 請參閱右側的影片。

HELP  - MTE Turning- Parking the Turret-20250707-111909.png

(question) 問題

如何在每個工位具有多個分度位置的刀塔上正確分度刀具?

(tick) 解決方案

從 6.12.204 版開始,我們可以管理這種情況!

一個範例用於具有 12 個工位和 24 個分度位置的刀塔!

要在刀塔上分度刀具,請在刀架中定義分度角度。 在夾持/刀架建立模組中,打開所需的刀架,並在安裝選項中,插入角度,對於此設定,該角度為 15 度 (360/24) 並儲存。 使用分度刀塔指令時,可以看到刀架上的兩個刀具都已正確分度。

HELP  - MTE Tooling Dual Tool angle index-20250527-101058.png
