GO2cam에서 대부분의 선반 작업은 오퍼레이션 리스트 덕분에 자동화할 수 있습니다. 황삭 및 정삭 작업, 홈 가공 및 내부 작업을 프로그래밍할 수 있습니다.

생성 과정은 빠르고 쉽지만 몇 가지 규칙과 제한 사항을 알아야 합니다.

This is demo demonstrates how Automatic Opelist are created in GO2cam.

1. 모두 선택 작업을 가공 트리, 마우스 오른쪽 버튼 클릭 , '오퍼레이션 리스트'를 선택한 다음 내보내기 합니다.

2. 오퍼레이션 리스트 생성 창에서 ' 선반 입력 자동화 ’.

3. 이 창에서 자동 오퍼레이션 리스트를 정의하려면, 변경 사항을 적용했는지 여부에 관계없이 유효성 검사 해야 합니다.

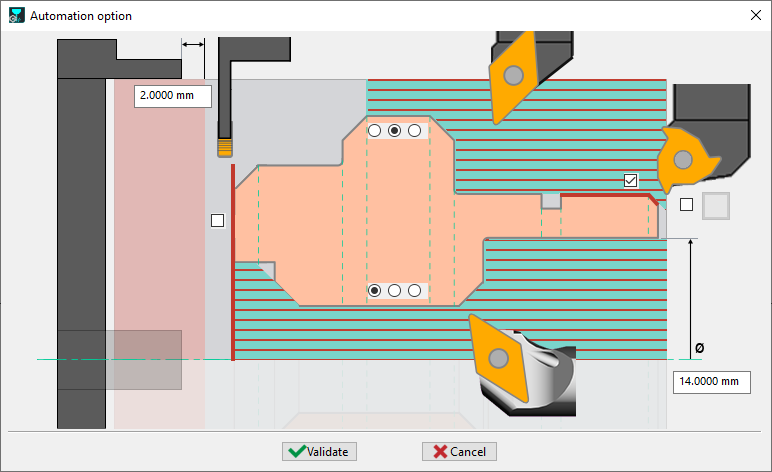

' 선반 입력에 대한 자동화 옵션 내부에서, 자동 오퍼레이션 리스트가 수행할 작업을 선택할 수 있는 확인란이 있습니다:

• 모따기가 있거나 없는 가공

• 숄더에 가공 제한

• 쓰레딩 프로파일을 정의하기 위한 색상 선택.

또한 다음 값을 설정할 수 있습니다:

• 가공 영역은 척과 안전 거리에 의해 제한됩니다.

• 내부 사이클 실행을 허용하는 데 필요한 최소 직경.

4. 매개변수를 설정한 후, 오퍼레이션 리스트를 유효성 검사 하고 저장 합니다.

메인 스핀들에서 부품의 완전한 가공을 활성화하는 옵션을 선택합니다.

외부 및 내부 가공의 경우, 3가지 가공 모드가 있습니다:

• 부품 끝까지.

• 최대 직경까지

• 숄더까지.

1. 적용하려면 자동 오퍼레이션 리스트 , 새로운 공작물을 가져옵니다.

2. 오퍼레이션 리스트 환경으로 이동하여 기계를 로드하고 척을 설정합니다.

3. 오퍼레이션 리스트를 저장한 디렉토리를 클릭합니다. 이것은 이전에 생성한 폴더일 수 있습니다.

4. 자동 오퍼레이션 리스트를 실행합니다. 정보 패널에서 수행되지 않은 작업이 자동으로 삭제된 것을 확인할 수 있습니다.

자동화할 수 있는 프로세스:

• 페이싱

• 외경 작업

• 내경 작업

• 그루빙 및 멀티 그루빙

• 쓰레딩

• 파팅

제한 사항:

• 밀 작업은 자동화 프로세스에 포함되지 않습니다.

• 다음과 같은 특정 형상은 자동화할 수 없습니다.

  • 펙킹

  • 모따기

  • 나사

• 쓰레딩 작업을 자동화하려면 다음 조건을 충족해야 합니다. 쓰레딩 섹션 바로 뒤에 홈이 필요합니다. 아래의 새로운 쓰레딩 기능도 읽어보세요!

• 페이싱 사이클을 적용하려면 피쳐가 수직이어야 합니다. 그렇지 않으면 건너뜁니다.

• 홈의 폭이 공구의 절삭 폭보다 작으면 홈이 가공되지 않습니다.

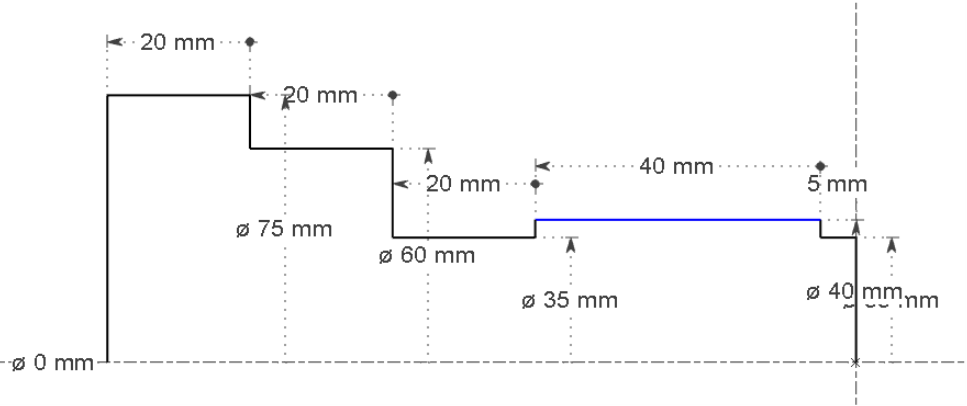

색상별 쓰레딩: 색상으로 정의된 형상에 자동으로 쓰레딩 작업 을 적용할 수 있습니다. 이렇게 하면 부품의 모든 직경에서 쓰레딩 작업을 정의할 수 있습니다(하지만 한 번만: 여러 요소에 색상이 적용된 경우 첫 번째 요소가 사용됨).

쓰레딩에 대한 색상을 정의하지 않으면 메커니즘은 이전과 동일합니다. 홈으로 끝나는 경우 첫 번째 직경만 쓰레딩으로 가공됩니다.

메인 스핀들 작업과 서브 스핀들 작업을 모두 자동화하려면 2개의 오퍼레이션 리스트를 생성해야 합니다.

규칙은 2개의 오퍼레이션 리스트에 대해 동일한 설정을 정의하는 것입니다!

예를 들어 보겠습니다. 우리는 빨간색 프로파일로 가공의 다른 측면을 나타냈습니다. 오른쪽 측면은 메인 스핀들 작업이고 왼쪽 측면은 서브 스핀들 작업입니다.

2개의 자동 오퍼레이션 리스트를 프로그래밍하려면 2개의 대화 상자를 다음과 같이 설정해야 합니다.

메인 스핀들용 오퍼레이션 리스트를 정의할 때 작업은 오른쪽 측면(녹색 측면)에 있습니다. 그러나 서브 스핀들용 오퍼레이션 리스트를 정의할 때는 작업이 회색으로 왼쪽 측면을 관리할 것이라고 상상해야 합니다.

2개의 오퍼레이션 리스트 샘플을 다운로드하여 오퍼레이션 리스트라는 GO2cam 폴더에 복사할 수 있습니다.

Automatic_Turning_Operation.OPL

Automatic_Turning_Operation_SS.OPL
