(question) 问题

如何在同步循环中使用 2 种不同的刀具?

(tick) 解决方案

像往常一样,使用所需的同步设置定义您的平衡粗加工/平衡精加工循环。 在这种情况下,由于选择了单个刀具,因此同一刀具将在 MTE 中加载两次。


Synchronization parameters-20240624-095710.PNG

为了能够设置不同的第二把刀具,请展开加工树中的循环。 右键点击 在现有刀具上选择“ 添加一把反向的刀具 '.

这将再次打开刀具选择窗口,您可以在其中选择所需的刀具并进行验证。

现在,两种刀具都将在加工树中可见。

在 MTE 中,如果您执行自动安装,则这 2 把刀具将自动安装在相对的刀塔上。

Opposite tool.png

2 tools.PNG

您可以观看一个视频,其中解释了平衡同步循环的应用。 跳到 2.20 在视频中查看循环的 2 种不同刀具的定义。

Balanced roughing - finishing-20240814-051528.png

(question) 问题

如何在 MTE 中复制刀具?

(tick) 解决方案

在车削中复制刀具,

  1. 在机床刀具区域中选择要复制的刀具。

  2. 右键单击刀具,然后选择“复制”,然后右键单击刀具栏矢量上的“粘贴”。

  3. 转到刀具列表

  4. 使用相同刀具更改其他循环的“位置选择”,并将刀具安装在刀塔上。

Duplication of tool in MTE.png

(question) 问题

WanaGO 如何确定机床是否可以接受零件?

(tick) 解决方案

WanaGO 根据以下标准确定机床是否可以接受零件:

  1. 素材尺寸: 将机床的最小和最大素材尺寸与工件的尺寸进行比较。 如果工件符合这些尺寸,则认为该机床能够胜任。

  2. 重量: 如果加载了具有密度值的材料文件,则会计算工件的重量。 然后将此重量与机床的容量进行比较。 如果机床可以承受该重量,则认为该机床适合。

从本质上讲,WanaGO 确保机床在物理尺寸上足够大以容纳零件,并且足够坚固以承受其重量。

(question) 问题

如何在转台上编程零件?

(tick) 解决方案

  1. 打开机床文件。

  2. 导航到“工件夹具”部分。

  3. 单击主设置旁边的文件夹以浏览可用的转台并选择合适的转台。

  4. 单击“验证”按钮以确认您的选择。

  5. 右键单击“素材”。

  6. 选择“设置零件和夹具”选项。

  7. 调整转台的坐标和旋转角度。

  8. 验证您的设置。

  9. 转到机床 > 刀具以查看 MTE 中的转台。

Haas 转台示例。

(blue star) 此视频演示了粗加工的 4 轴编程以及如何设置转台。

4 axis programming of roughing-20240926-095149.png

(question) 问题

对于具有 6 个轴(3 个角度轴)的铣床,是否有一种模式可以锁定一个角度轴并移动其他两个角度轴?

(tick) 解决方案

是的,这可以使用 GO2CAM 中适当的零件设置来实现。 例如,考虑一个具有以下配置的 6 轴铣床:

  • 工作台上有一个角度轴 (C),

  • 刀头上有两个角度轴(B 和 A,其中 A 倾斜 45°)。

如果您需要将 C 轴锁定在特定位置(例如,C180),并允许在 B 和 A 上移动,您可以通过在 CAM 环境(例如,GO2cam)中设置一个 零件设置 来实现此目的。 方法如下:

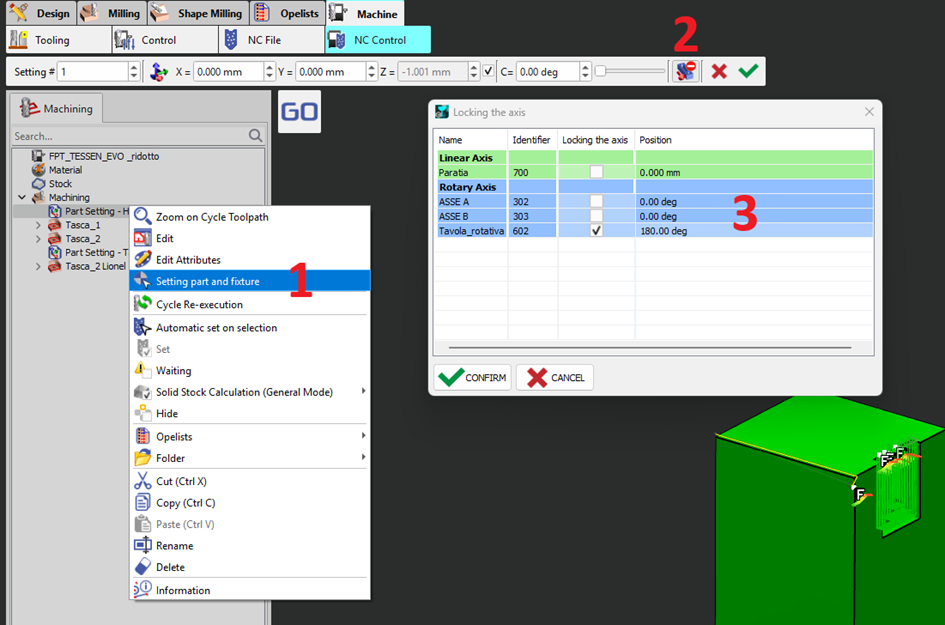

  1. 锁定 C 轴(使用 BA 旋转)

    • 定义一个零件设置,其中 C 轴锁定在所需位置(例如,C180)。

    • GO2cam 将自动计算必要的 B 和 A 移动。

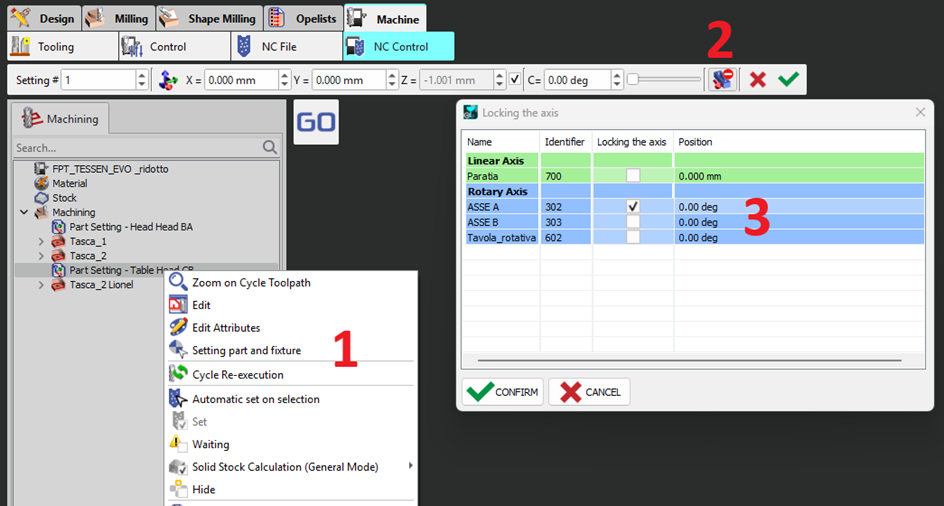

  2. 锁定 A 轴(使用 CB 旋转)

    • 定义另一个零件设置,其中 A 固定在一个位置(例如,A0)。

    • 然后,GO2cam 将计算 B 和 C 执行操作所需的移动。

  • 更改机床的运动学配置 ,请右键单击素材并使用 “零件设置” 功能。

  • 如果运动学保持不变,请考虑改用 “移动组件” 功能。



(question) 问题

我的刀具加工轮廓选择的另一侧,因为它位于机床的下部支架上。 如何正确编程此刀具?

(tick) 解决方案

3 种解决方案是可能的:

  1. 将刀具位置更改为上部支架

    第一种解决方案是,如果可行,只需将所需的刀具移动到上部支架并照常进行编程。

  2. 使用下部轮廓进行编程

    为避免任何问题,请使用下部轮廓进行轮廓选择。

    另请确保相应地更改刀具的方向和刀具循环类型,以便计算循环。

  3. 更改 MTE 中的加工平面 - 刀具

    在“加工平面”命令中,相应地将所需循环的加工轴更改为 X- 或 X+,以便系统自动计算精确的刀具路径。

HELP  - MTE -Tool on Lower rack-20250616-101442.png

(question) 问题

如何在 2 个或更多位置停放刀塔?

(tick) 解决方案

在机床的 MTE 额外设置中,只能为“停放”功能设置一个位置。

具有多个停放位置的解决方案是使用 移动组件 功能。

建议将该功能定义为 opelist 以方便重用。 请参阅右侧的视频。

HELP  - MTE Turning- Parking the Turret-20250707-111909.png

(question) 问题

如何在每个工位具有多个分度位置的刀塔上正确分度刀具?

(tick) 解决方案

从 6.12.204 版本开始,我们可以管理这种情况!

一个示例用于具有 12 个工位和 24 个分度位置的刀塔!

要在刀塔上分度刀具,请在刀架中定义分度角度。 在夹紧/刀架创建模块中,打开所需的刀架,并在安装选项中,插入角度,对于此设置,该角度为 15 度 (360/24) 并保存。 使用分度刀塔命令时,可以看到刀架上的两个刀具都已正确分度。

HELP  - MTE Tooling Dual Tool angle index-20250527-101058.png
