Darstellung
|
Dieser Befehl ermöglicht das Ändern der Auflagefläche durch eine manuelle Aktion. Beispielsweise können Sie definieren, wie das Umdrehen eines Teils programmiert wird. |
Umdrehen eines Teils
Auf Ihrer Maschine wird das Teil nach der Bearbeitung einer Seite normalerweise manuell entriegelt und für die Bearbeitung auf der anderen Seite wieder befestigt. Sie können diese Aktion einfach in GO2cam programmieren und dann 2 verschiedene NC-Dateien, aber in nur einer PCE-Datei generieren!
Der Prozess ist wie folgt:
-
Erstellen Sie die gegenüberliegende Arbeitsebene der REFERENZebene.
-
Auf dieser Arbeitsebene können Sie die Operationen der anderen Seite programmieren.
-

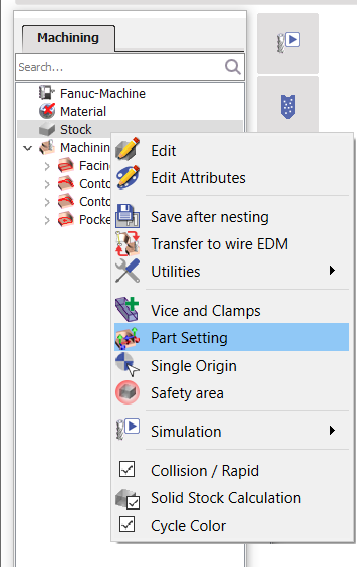

Definieren Teileinstellungen : dieser Befehl ermöglicht es, das Koordinatensystem für die Berechnung einiger Operationen zu ändern. Klicken Sie mit der rechten Maustaste auf die Zeile Rohteil , und wählen Sie dann Teileinstellung.
Sie müssen 2 Teileinstellungen definieren: eine für die REFERENZebene, die sich am Anfang der Bearbeitungsliste befindet, und eine für die andere Seite, indem Sie die erstellte Arbeitsebene auswählen.
-
Finally, define 2 different Nummern setzen , one for each setting. You can generate 2 NC files, 1 for each face machined.
|
|
|
|
|
|
|
