Rohteil Definition in der Fertigung
Rohteil dient als grundlegendes Element im Fertigungsprozess. Vor der Erstellung von Werkzeugwegen muss es präzise definiert werden, um den Ausgangszustand des Rohmaterials darzustellen, das bearbeitet wird, um die endgültigen Designspezifikationen zu erfüllen.
Funktionen von Rohteil in GO2cam
-
Planung der Bearbeitungsstrategie
-
Die Software berechnet optimale Werkzeugwege basierend auf der Form, den Abmessungen und den Materialeigenschaften des Rohteils, wodurch Präzision gewährleistet und Abfall minimiert wird.
-
-
Prozesssimulation
-
Durch die Definition des Rohteils können Benutzer die Materialabtragung in jeder Phase simulieren, wodurch potenzielle Bearbeitungsprobleme erkannt und notwendige Anpassungen vorgenommen werden können.
-
-
Effizienzoptimierung
-
Die Rohteilkonfiguration ermöglicht optimierte Schnittsequenzen, Werkzeugauswahl und Bearbeitungsparameter, wodurch sowohl die Geschwindigkeit als auch die Genauigkeit bei der Teileproduktion verbessert werden.
-
Kapitelübersicht
Dieser Abschnitt beschreibt den Rohteil Erstellen Dialog, die Anzeigeeinstellungen und die konfigurierbaren Rechenparameter im Detail.
Behandelte Themen:
-
Rohteil Management
Was ist Rohteil Management?
Rohteilmanagement in GO2cam verwendet Parasolid-basiertes B-Rep-Modellierung zur Simulation der Materialabtragung. Der Prozess folgt dieser Berechnungslogik:
-
1 NC Code Block → Generiert 1 Werkzeug-Sweep-Volumen → Führt 1 Boolesche Subtraktion aus (Aktualisierung des Rohteils).
Leistungsüberlegungen:
-
Große oder komplexe Werkzeugwege erfordern aufgrund der akkumulierten Booleschen Operationen möglicherweise eine längere Berechnungszeit.
-
In seltenen Fällen können extrem detaillierte Werkzeugwege zu Instabilität oder Ausfällen führen.
For improved efficiency, Netz Rohteil Modellierung is available as an alternative to traditional B-rep methods.

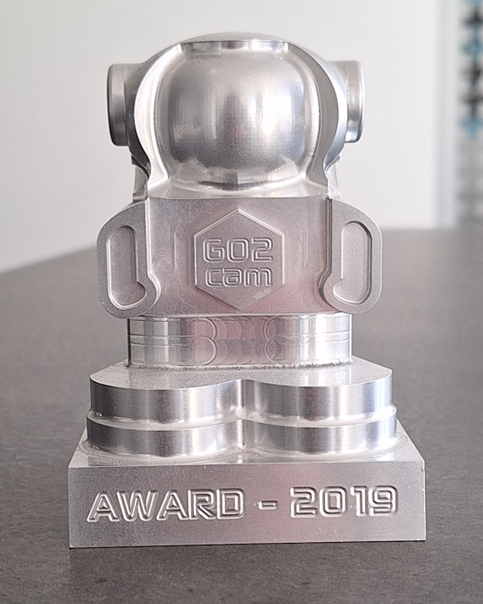

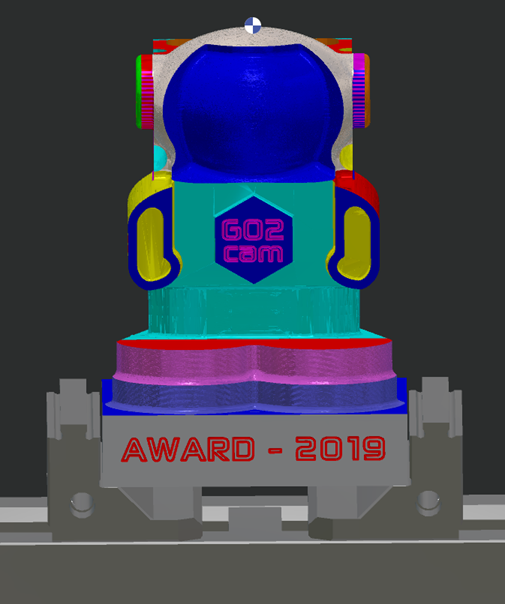

Rohteil Management: "What You See Is What You Get" (WYSIWYG):
-
Das simulierte Rohteil entspricht genau den realen Bearbeitungsergebnissen.
-
Gewährleistet eine vorhersagbare Materialabtragung - jeder Werkzeugwegvorgang verändert das Rohteil genau so, wie er es auf der tatsächlichen Maschine tun würde.
-
Liefert visuelle Wahrheit - das endgültig angezeigte Rohteil spiegelt das physische Werkstück nach der Bearbeitung wider.
|
|
Rohteil Management vs. Dynamische Simulation
|
Feature |
Rohteil Management |
Dynamische Simulation |
|
Primärer Fokus |
Nur Material abgetragen durch Schnittbewegungen ist modelliert. |
Umfassende Analyse der Bearbeitungsumgebung und Simuliert alle NC-Befehle (schneidend und nicht schneidend) |
|
Nicht schneidende Bewegungen |
Ignoriert Eilbewegungen |
Beinhaltet Eilbewegungen |
|
Vorrichtungen & Werkzeuge |
Ausgeschlossen (keine Halter, Klemmen oder Schraubstöcke) |
Vollständig modelliert (Halter, Klemmen, Maschinenkomponenten) |
|
Kollisionserkennung |
Nicht unterstützt |
Echtzeit-Kollisionsprüfung (Werkzeuge, Halter, Werkstück) |
Rohteil Anzeige Option
|
Die Toleranz der Anzeige des Solids und auch des Rohteils wird in Werkzeuge / Optionen / Entities / General / Visual Comfort. definiert (Die gleichen Einstellungen sind über die Statusleiste in der unteren rechten Ecke zugänglich.) |
|
|
Für eine genaue Visualisierung und Simulation wird eine realistische Texturdarstellung für die folgenden Operationen empfohlen:
|
|

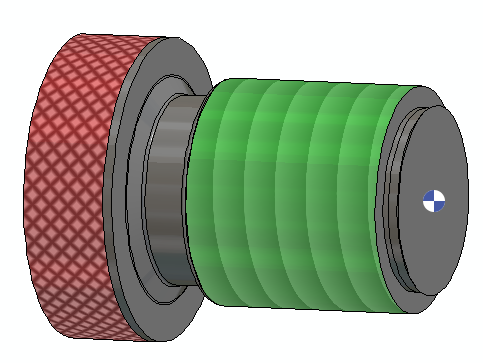

Rendering Textur von Gewindebohren, Gewindeschneiden, Gewindewirbeln und Rändeln sind jetzt in der dynamische Simulation !
Anzeige des Rohteils im Programmfenster
|
Die Anzeige des Rohteils in der Bearbeitungsregisterkarte kann mit der Filterleiste auf der rechten Seite gesteuert werden.
|
|
Die Anzeige der dynamischen Rohteilentfernung während der Simulation kann ebenfalls gesteuert werden. Klicken Sie auf den Link unten für weitere Informationen:
